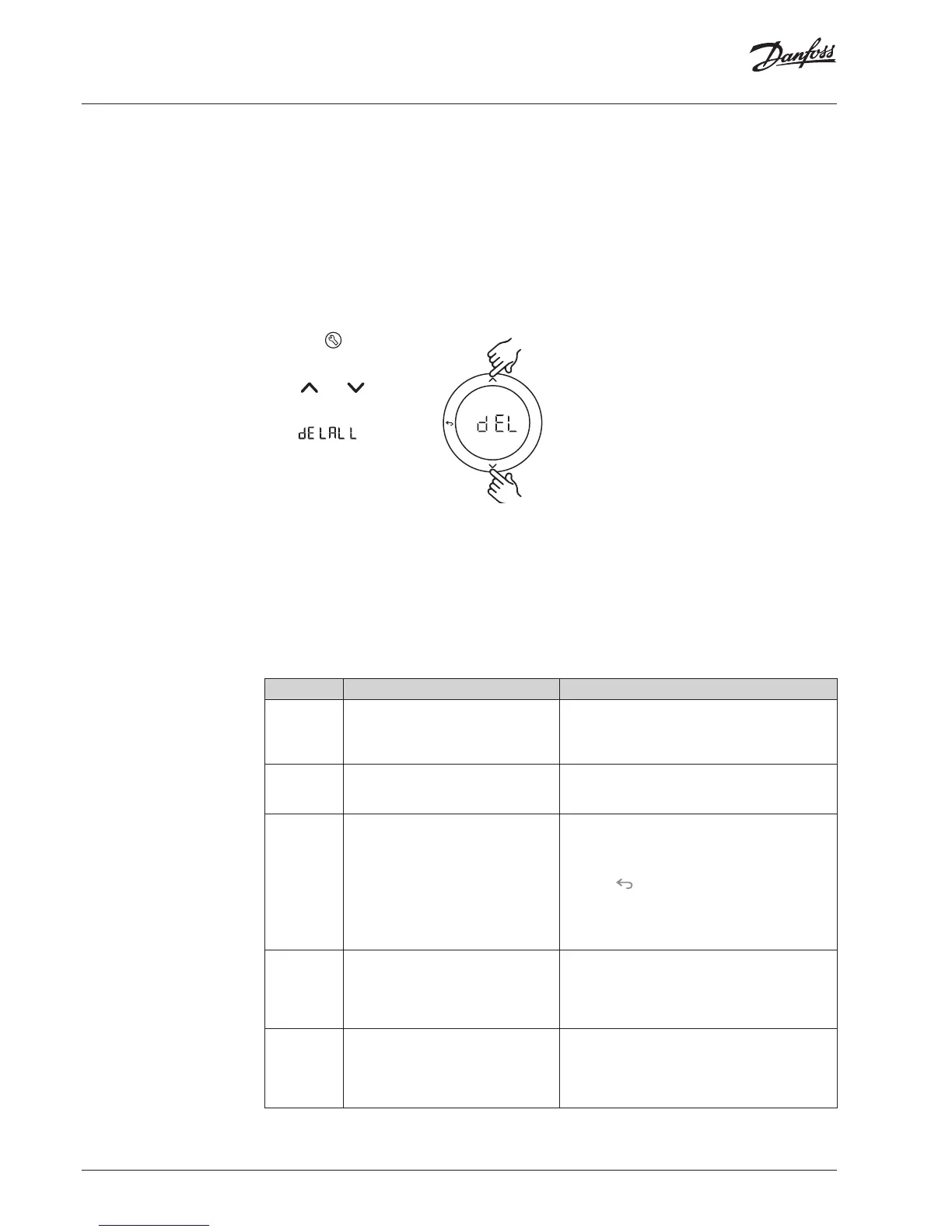

70 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Installationshandbok Danfoss Icon™ huvudstyrenhet 24 V
Återställa eller byta
ut en Danfoss Icon™
huvudstyrenhet 24 V
Fabriksåterställning av Danfoss Icon™ huvud-
styrenhet 24 V
1. Tryck på
för att välja
läget UNINSTALL (AVINSTAL-
LERA).
2. Håll
eller intryckt på
Danfoss Icon™ 24 V huvud-
styrenhet 24 V i 3 sekunder
tills visas på
displayen.
3. Tryck på OK. Alla inställning-
ar på huvudstyrenheten
återställs till fabriksinställ-
ningarna.
Obs! Individuella rumstermostater måste återställas
lokalt, se kapitlet ”Ta bort en termostat”.
Byta ut en defekt Danfoss Icon™ huvudstyrenhet
24 V
1. Avlägsna alla termostater och andra enheter
från systemet genom att följa proceduren för
fabriksåterställning.
2. Observera hur kablarna är anslutna till Danfoss
Icon™ huvudstyrenhet 24 V.
3. Koppla från kablarna till Danfoss Icon™ huvud-
styrenhet 24 V.
4. Montera den nya Danfoss Icon™ huvudsty-
renhet 24 V och anslut alla kablar till samma
ingångar som på den gamla huvudstyrenheten.
5. Ställ in systemet på nytt enligt anvisningarna i
kapitlet ”Ställa in systemet”.
OK
Felsökning
Om ett fel registreras visas en larmkod, antingen på termostaten eller på Danfoss Icon™ huvudstyrenhet
24 V.
Larmkod Problem Lösning
Er03 Du har installerat en kylningstil-
lämpning som måste kopplas till en
referensrumstermostat.
Gå till termostaten i det önskade referensrummet
och öppna termostatens installatörsmeny. Sätt
termostaten till ON (TILL) i ME.6 referensrumster-
mostat”.
Er05 Kommunikationen till Radiomodulen
bruten.
Kontrollera att kabeln mellan Radiomodulen och
Danfoss Icon™ huvudstyrenhet 24 V är korrekt
ansluten.
Er06 Kommunikationen till rumstermosta-
ten bruten.
Identiera rumstermostaten genom att kontroll-
era vilka utgångslysdioder som blinkar på Dan-
foss Icon™ huvudstyrenhet 24 V eller kontrollera
termostaterna. Aktivera termostaten och tryck
sedan på
på termostaten. Om det är något fel
på termostaten visas texten ”NET ERR” (NÄTFEL).
Byt ut rumstermostatens batterier och kör ett
nätverkstest (välj NET TEST (NÄTTEST) i rumster-
mostatens meny)).
Er07 Kommunikationen till slavstyrenheten
bruten.
Vid trådlöst system: kontrollera anslutningen
mellan App-modulen och Danfoss Icon™ huvud-
styrenhet 24 V. Vid kopplat system: kontrollera
kablarna mellan huvudstyrenheten/-enheterna
och systemet.
Er08 Kommunikationen mellan slavsty-
renheten och huvudstyrenheten har
brutits.
Vid trådlöst system: kontrollera anslutningen
mellan App-modulen och Danfoss Icon™ huvud-
styrenhet 24 V. Vid kopplat system: kontrollera
kablarna mellan huvudstyrenheten/-enheterna
och systemet.
Det potentialfria reläet är aktiverat på alla hu-
vudstyrenheter när det nns ett värmebehov på
någon av huvudstyrenheterna.
SLA TYPA: Pumpen aktiveras på Danfoss Icon™
huvudstyrenhet 24 V när värme krävs på antingen
styrenheten eller slavenheten/slavenheterna.
SLA TYPB: Pumpreläet aktiveras enbart på den
Danfoss Icon™ 24 V styrenhet till vilken termosta-
ten med värmebehovet är ansluten.
Denition av slavtyp
