Installatiehandleiding Danfoss Icon™ hoofdregelaar 24 V

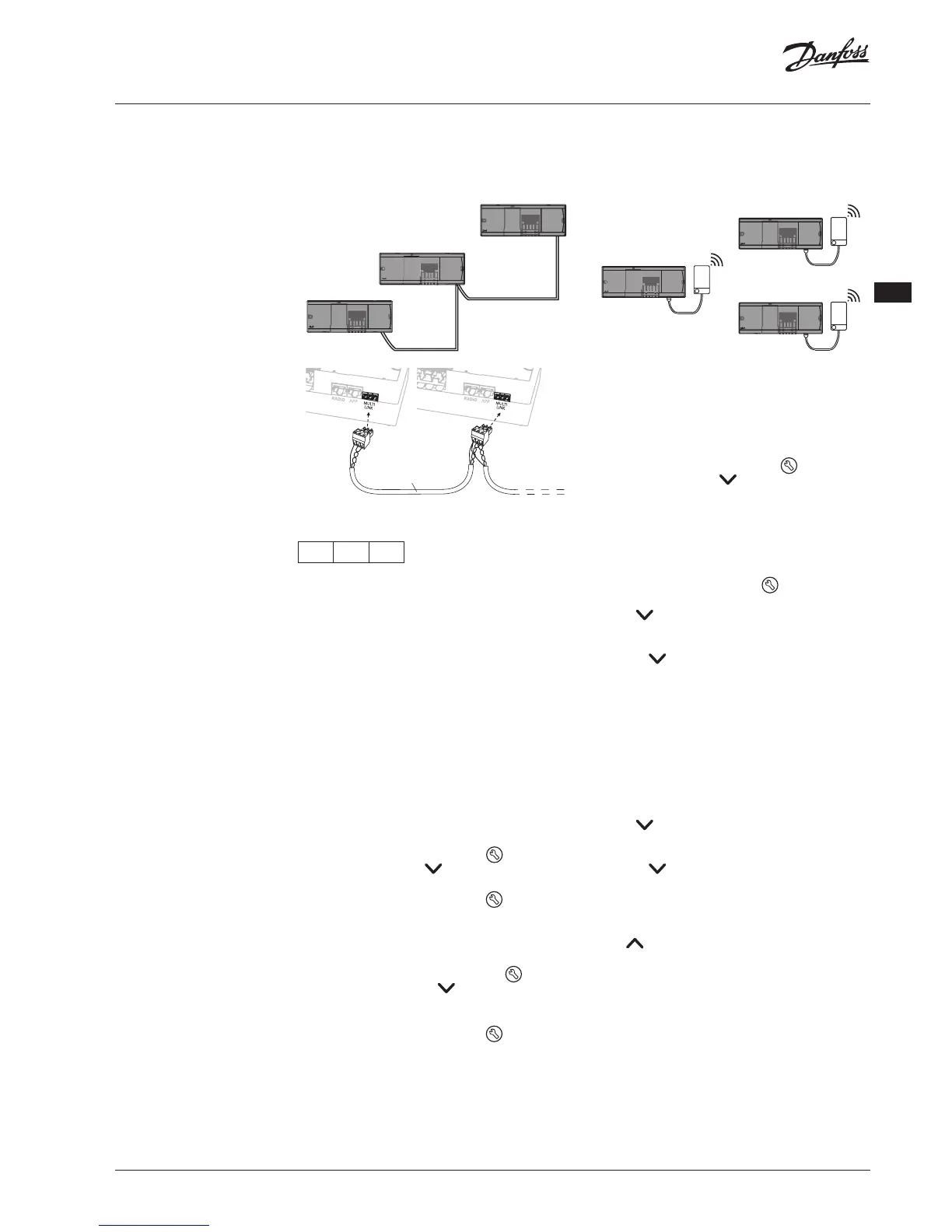

Voor een bekabeld systeem
Verbind tot drie Danfoss Icon™ hoofdregelaar 24 V
met elkaar met behulp van een 4-draads kabel met
gedraaide paren en de bijgeleverde connector.
4-draads kabel met
gedraaide paren
Max. 3 ×
Hoofdregelaar
in één systeem
Kabel pin uit
1 2 3
1. GND
2. COM A
3. COM B
Voor een draadloos systeem
Voor een draadloze verbinding van maximaal drie
Danfoss Icon™ hoofdregelaars 24 V moet elke mas-
ter/slave worden voorzien van een radiomodule.
Aansluitprocedure voor meerdere Danfoss Icon™
regelaars in een systeem
Op systeemmaster
1. Installeer alle thermostaten en thermische actua-
toren zoals aangegeven in D2 tot en met D6 in de
Snelgids.
2. Voer een netwerktest uit. Druk op
om TEST te
selecteren en druk op om NET TEST (NETTEST)
te selecteren. Bevestig met OK (Snelgids E7 en E8).
Master en slave koppelen
Let op! Slaveregelaars moeten als systeemslaves worden
aangemerkt voordat u uitgangen en thermostaten
eraan kunt toewijzen.
1. Druk op de systeemmaster op
om de modus
INSTALL (INSTALLEREN) te selecteren.
2. Houd op de systeemslave 1,5 seconde inge-
drukt. De display toont nu afwisselend SLA TYPA
en SLA TYPB.
3. Druk op om een van de twee slavetypen te
selecteren en bevestig met OK. Zie ‘Slavetype
deniëren’ op de volgende pagina.
4. Herhaal de stappen 4 en 5 om een tweede slave-
regelaar aan het systeem toe te wijzen (maximaal
twee slaves zijn toegestaan).
Meer Danfoss Icon™
hoofdregelaars in een
systeem aansluiten
NET TEST op systeemslave
1. Installeer alle thermostaten en servomotoren zoals
aangegeven in D2 tot en met D6 in de Snelgids.
2. Voer een netwerktest uit. Druk op
om TEST te
selecteren en druk op om NET TEST (NETTEST)
te selecteren. Bevestig met OK (Snelgids E7 en E8).
3. Druk nadat de TEST is voltooid op
om de
modus RUN (BEDRIJF) te selecteren en druk op OK
(Snelgids E9).
APP TEST op systeemmaster
1. Voer een toepassingstest uit. Druk op
om TEST
te selecteren en druk op om APP TEST (APP-
TEST) te selecteren. Bevestig met OK (Snelgids E7
en E8).
2. Druk nadat de TEST is voltooid op
om de
modus RUN (BEDRIJF) te selecteren en druk op OK
(Snelgids E9).
Let op! Als er een uitbreidingsmodule aan het systeem
wordt toegevoegd, moet die worden geïnstalleerd op de
hoofdregelaar.
Het slavetype wijzigen
1. Houd
op de Danfoss Icon™ slaveregelaar 1,5
seconde ingedrukt. De display toont nu afwisse-
lend SLA TYPA en SLA TYPB.
2. Druk op om een van de twee slavetypen te
selecteren en bevestig met OK. Zie ‘Slavetype
deniëren’ voor meer informatie.
LINK-test op slave (tussen master en slave)
Houd 1,5 seconde ingedrukt. Tijdens de LINK-test
(verbindingstest) toont de display een opname-
patroon. Als de test voltooid is, toont de display het
aantal pakketjes dat is ontvangen als een percentage.
Testprocedures voor
meerdere Danfoss
Icon™ regelaars in
een systeem
