42 | © Danfoss | FEC | 2018.06
VIMCG30F / 088N3678
Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V

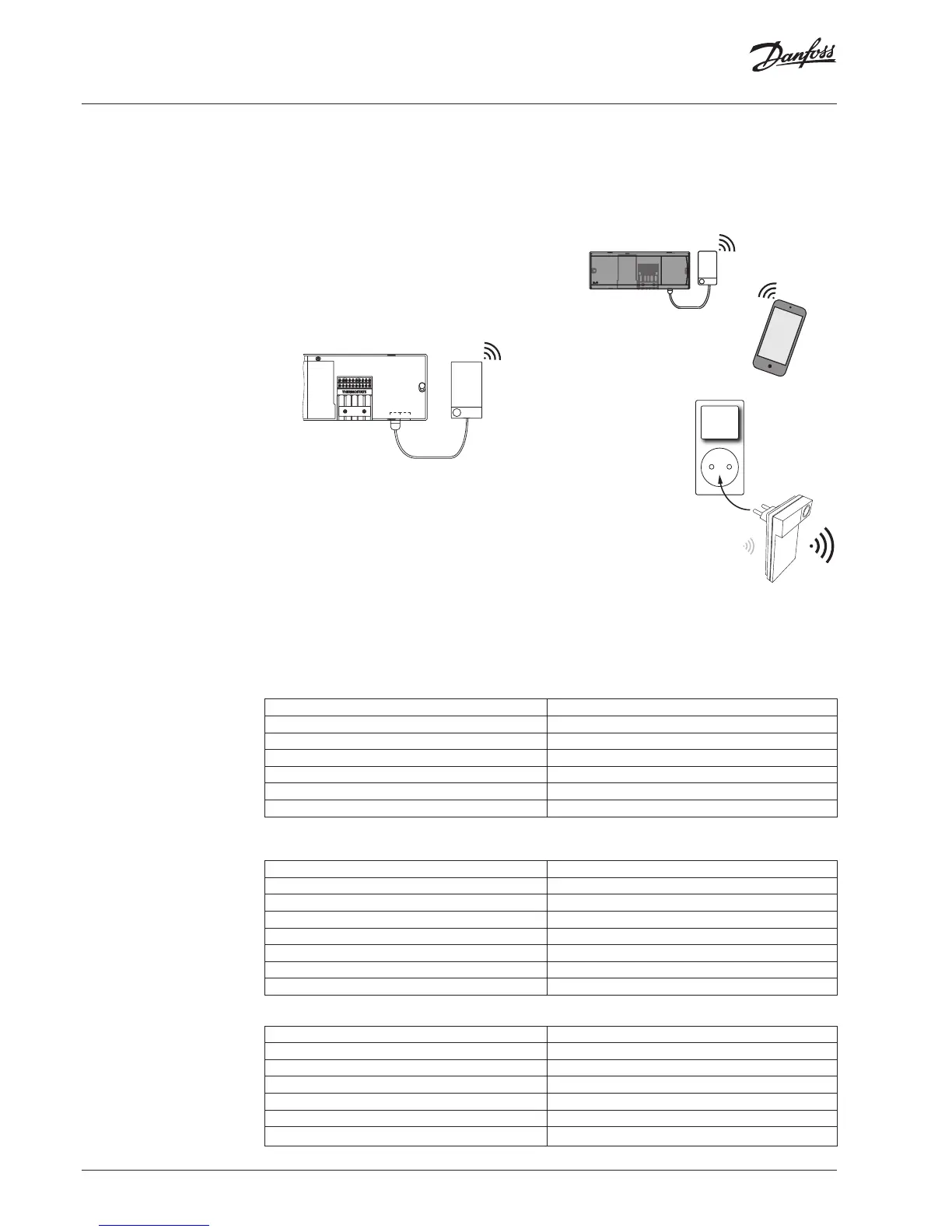

Moduli aggiuntivi
È possibile estendere le funzionalità del Regolatore
principale Danfoss Icon™ da 24 V con dei moduli
aggiuntivi.
Modulo radio
Aggiungendo un modulo radio, il Regolatore princi-
pale Danfoss Icon™ da 24 V viene convertito in una
soluzione wireless invece che cablata. La soluzione
wireless ore un livello superiore di essibilità nel
posizionamento dei termostati. In un sistema wire-
less, ogni regolatore principale deve avere il proprio
modulo radio.
Per maggiori informazioni, consultare la guida di
installazione fornita con il modulo radio.
Modulo di espansione
Installando un modulo di espansione, il Regolatore
principale Danfoss Icon™ da 24 V potrà essere usato
con più applicazioni come il controllo dell’unità di
miscelazione elettronica o in applicazioni di raresca-
mento. Installare il modulo di espansione, scegliere
l’applicazione appropriata da un elenco ed eseguire il
cablaggio in base alla descrizione. La congurazione
avverrà automaticamente.
Per maggiori informazioni, consultare la guida di
installazione fornita con il modulo di espansione.
Modulo App
Aggiungendo un modulo app al Regolatore principa-
le Danfoss Icon™ da 24 V, il sistema potrà essere con-
trollato tramite smartphone grazie all’app (supporta
IOS e Android). Per maggiori informazioni, consultare
la guida di installazione fornita con il modulo app.
Ripetitore
Aggiungere un ripe-
titore in edici grandi
in cui è necessaria una
maggiore copertura wi-
reless. Per aggiungere
un ripetitore, impostare
il Regolatore principale
in modalità INSTALL.
Per maggiori infor-
mazioni, consultare la
guida di installazione
fornita con il ripetitore.
Ripetitore
088U1102
Dati tecnici
Caratteristiche comuni Tutti i prodotti Danfoss Icon™
Temperatura per test di pressione della sfera 75 °C
Controllo del grado di inquinamento Grado 2, normale ambiente domestico
Classe software Classe A
Tensione d’impulso nominale 4 kV
Tempo di esercizio Collegato in modo permanente
Intervallo di temperatura, stoccaggio e trasporto Da -20 a + 65 °C
Istruzioni per lo smaltimento Il prodotto deve essere smaltito come riuto elettronico.
Scheda tecnica completa disponibile su www.danfoss.com
Modulo radio e ripetitore
Scopo del controllo Dispositivo di trasmissione e ricezione
Intervallo di temperatura ambiente, uso continuo Da 0 a +40 °C
Frequenza 869 MHz
Potenza di trasmissione <2,5 mW
Incapsulamento (classe IP) IP 20
Dichiarazione di conformità alle seguenti direttive RED, RoHS, WEEE
Classe di protezione Radio: Classe III per costruzioni Ripetitore: Classe II per costruzioni
Tensione di alimentazione Radio: 5 VCC Ripetitore: 230 VCA 50/60 Hz
Modulo app
Scopo del controllo Dispositivo Wi-Fi di trasmissione e ricezione, incl. Bluetooth
Intervallo di temperatura ambiente, uso continuo Da 0 a +40 °C
Frequenza 2,4 GHz
Incapsulamento (classe IP) IP 20
Dichiarazione di conformità alle seguenti direttive RED, RoHS, WEEE
Classe di protezione Radio: Classe III
Tensione di alimentazione 5 V CC
