Danfoss Icon Master Controller 24 V Installation Guide

IT
© Danfoss | FHEC | 2018.06 | 39
VIMCG30F / 088N3678

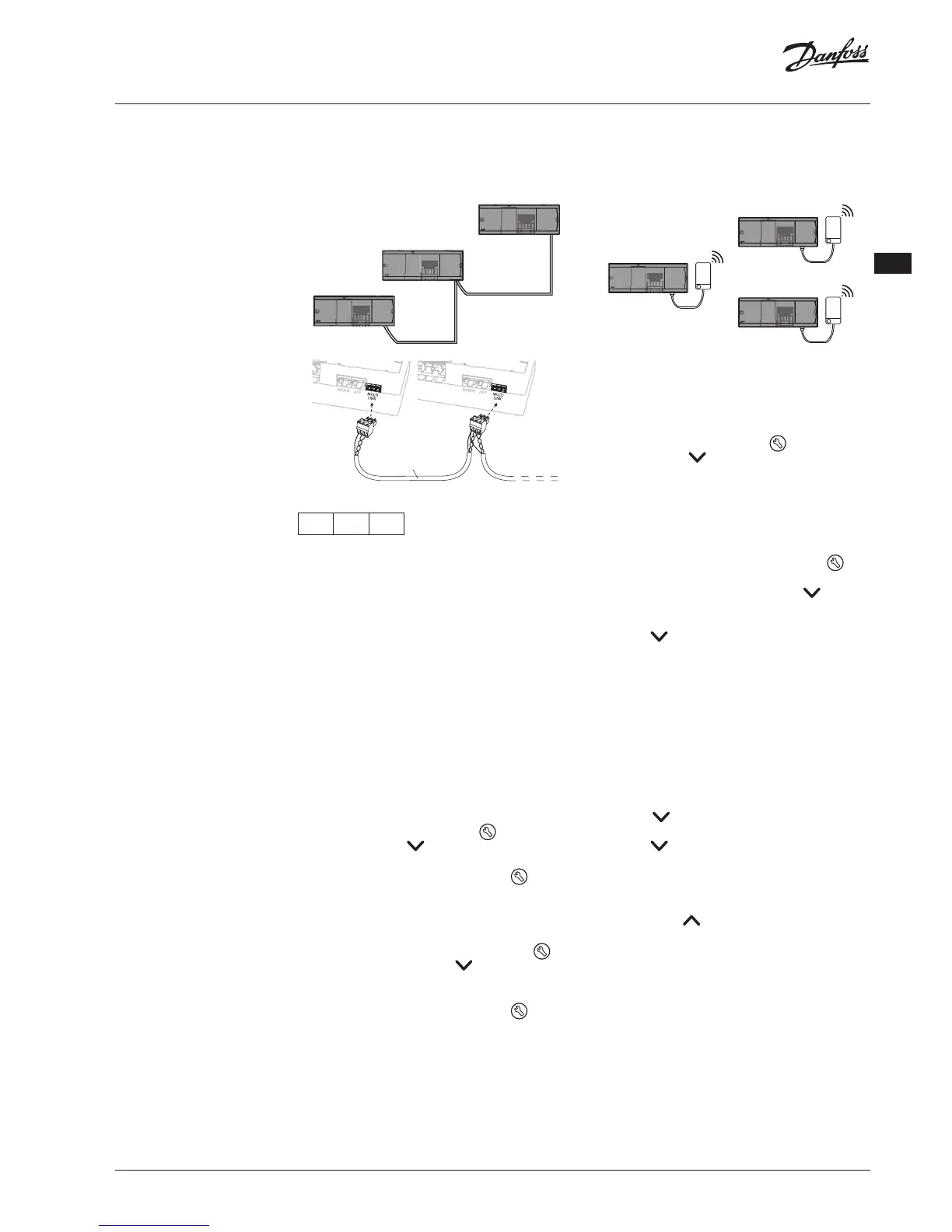

Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V
Sistemi cablati
Collegare tra di loro no a tre regolatori principali
Danfoss Icon™ da 24 V con un cavo a quattro doppini
incrociati e il connettore fornito.
quattro doppini incrociati
Max. 3 ×
Regolatori
Principali
in un unico
sistema
Piedini del cavo
1 2 3
1. GND
2. COM A
3. COM B
Sistemi wireless
Il collegamento wireless di no a tre regolatori princi-
pali Danfoss Icon™ da 24 V richiede un modulo radio
per ogni unità master/slave.
Procedure di collegamento di più regolatori
Danfoss Icon™ in un unico sistema
Su sistema principale
1. Installare tutti i termostati e gli attuatori termici
come descritto alle sezioni D2-D6 della Guida rapida.
2. Eseguire un test di rete. Premere
per selezionare
TEST e premere per selezionare NET TEST.
Confermare con OK (Guida rapida, E7 ed E8).
Accoppiamento unità master e slave
Nota: i regolatori slave possono essere assegnati come
slave di sistema prima di assegnare ad essi uscite e
termostati.
1. Sul master di sistema selezionato, premere
per
selezionare la modalità INSTALL.
2. Sullo slave di sistema, tenere premuto per 1,5
sec. Sul display vengono visualizzati alternativa-
mente SLA TYPA e SLA TYPB.
3. Premere per selezionare una delle due tipolo-
gie slave e confermare con OK. Consultare “Deni-
zione tipologia slave” alla pagina successiva.
4. Ripetere i passaggi 4 e 5 per assegnare un secondo
regolatore slave al sistema (per un massimo con-
sentito di due).
Collegamento di più
Regolatori principali
Danfoss Icon™ in un
sistema
NET TEST su Slave di sistema
1. Installare tutti i termostati e gli attuatori come
descritto alle sezioni D2-D6 della Guida rapida.
2. Eseguire un test di rete. Premere
per seleziona-
re TEST e premere per selezionare NET TEST.
Confermare con OK (Guida rapida, E7 ed E8).
3. Dopo aver completato il TEST premere
per
selezionare la modalità RUN e premere OK (Guida
rapida E9).
APP TEST su Master di sistema
1. Eseguire un test dell’applicazione. Premere
per
selezionare TEST e premere per selezionare
APP TEST. Confermare con OK (Guida rapida, E7
ed E8).
2. Dopo aver completato il TEST premere
per
selezionare la modalità RUN e premere OK (Guida
rapida E9).
Nota: se il modulo di espansione viene inserito al
sistema, esso dovrà essere installato sul regolatore
principale (master).
Modicare la tipologia di slave
1. Sul regolatore slave di Danfoss Icon™, tenere
premuto
per 1,5 sec. Sul display vengono visua-
lizzati alternativamente SLA TYPA e SLA TYPB.
2. Premere per selezionare una delle due tipolo-
gie slave e confermare con OK. Consultare “Deni-
zione tipologia slave” per maggiori informazioni.
LINK TEST su Slave (tra master e slave)
Tenere premuto
per 1,5 sec. Il display mostra
lo schema di inclusione mentre esegue il test dei
collegamenti. Una volta ultimato, il display mostra il
numero di pacchetti ricevuti in percentuale.
Procedure di verica
di più regolatori
Danfoss Icon™ in un
unico sistema
