Het openen van de uitbrei-
dingssleuf en bedrading
van de klemmen onder
de uitbreidingsgleuf mag
alleen worden uitgevoerd
door een opgeleide elektri-
cien. Risico op elektrische
schokken.
NL
© Danfoss | FHEC | 2018.06 | 45
VIMCG30F / 088N3678
Installatiehandleiding Danfoss Icon™ hoofdregelaar 24 V
22˚C
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
Danfoss
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Bij de eerste installatie wordt het systeem gecongu-
reerd als een standaard vloerverwarmingssysteem. In
deze toepassing worden bij een warmtevraag zowel
de uitgang van de circulatiepomp als het potentiaal-
vrije relais geactiveerd.
In deze toepassing geldt voor zowel het ketelrelais als
de pompuitgang een vertraging van 180 seconden
om ervoor te zorgen dat er stroming in de circuits
aanwezig is voordat de cv-ketel wordt geactiveerd.
Het gebruik van menginjectie, aansluiting van een
circulatiepomp op de Danfoss Icon™ hoofdregelaar
24 V en het gebruik van een ketelrelais zijn optioneel
en hangen af van de toepassing en beschikbare
componenten.
Om het Danfoss Icon™ hoofdregelaar 24V-systeem
voor andere toepassingen te congureren, hebt u
een uitbreidingsmodule (bestelnr. 088U1100) nodig.

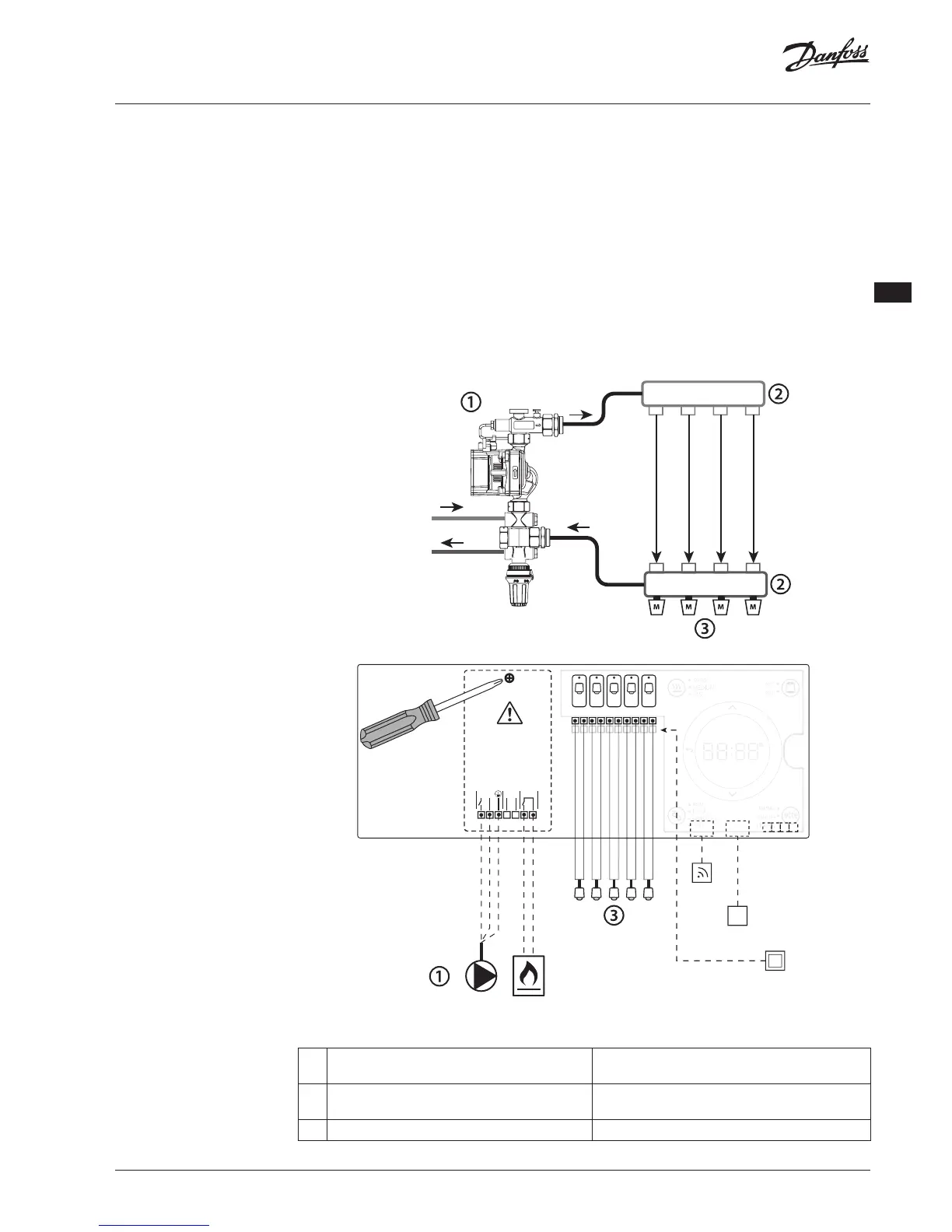

Toepassing
Toepassing, Basic
• 2-pijps systeem
• Menginjectie (optioneel)
Onderdelenlijst
1 1 stuks Danfoss FHM-Cx menginjectie
(optioneel)
Onderdeelnr. 088U0093/0094/0096
2 1 set Danfoss verdeler Onderdeelnr. 088U05xx (FHF),
088U06xx (BasicPlus) of 088U07xx (SSM)
3 x stuks TWA-A 24 V thermische actuatoren Onderdeelnr. 088H3110 (NC), 088H3111 (NO)
