Danfoss Icon Master Controller 24 V Installation Guide

DK
© Danfoss | FHEC | 2018.06 | 59
VIMCG30F / 088N3678
Installationsvejledning Danfoss Icon™ Masterregulator 24 V
Tilslutning af ere
Danfoss Icon™
Masterregulatorer i
et system

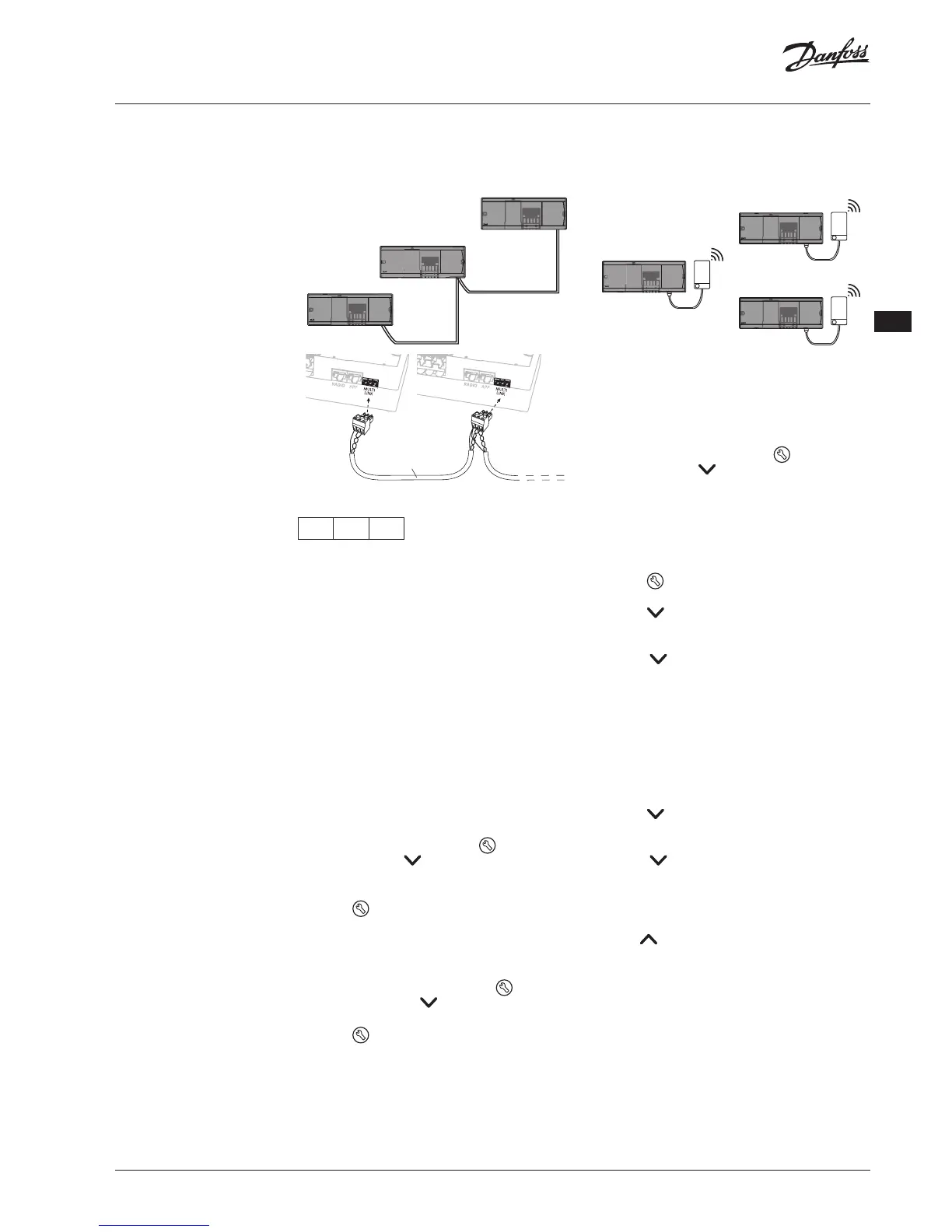

Kabelbaseret system
Tilslut op til tre Danfoss Icon™ Masterregulatorer
24 V til hinanden med parsnoede kabler med re
ledninger og det medfølgende stik.
Kabelpin ud
1 2 3
1. GND
2. COM A
3. COM B
Trådløst system
Trådløs forbindelse med op til tre Danfoss Icon™
Masterregulatorer 24 V kræver et radiomodul for
hver master / slave.
Tilslutningsprocedure for ere Danfoss Icon™
Regulatorer i et system
På systemets master
1. Installér alle termostater og termoaktuatorer
som beskrevet i Quick Guiden D2 til D6.
2. Udfør en netværkstest. Tryk på
for at vælge
TEST, og tryk på for at vælge NET TEST
(NETTEST). Bekræft med OK (Quick Guiden E7
og E8).
Sammenkobling af master og slave
Bemærk! Slaveregulatorer skal tildeles som sy-
stemslaver, før de tildeles udgange og termostater.
1. Tryk på for at vælge tilstanden INSTALL
(INSTALLÉR) på den valgte systemmaster.
2. Tryk på og hold den inde i 1,5 sekunder på
systemslaven. Displayet skifter nu mellem SLA
TYPA og SLA TYPB.
3. Tryk på for at vælge mellem de to slavety-
per, og bekræft med OK. Se “Slavetypedeniti-
on” på næste side.
4. Gentag trin 4 og 5 for at tildele en 2. slaveregula-
tor til systemet (maks. to slaver er tilladt).
NET TEST (NETTEST) på systemslave
1. Installér alle termostater og aktuatorer som
beskrevet i Quick Guiden D2 til D6.
2. Udfør en netværkstest. Tryk på
for at vælge
TEST, og tryk på for at vælge NET TEST
(NETTEST). Bekræft med OK (Quick Guiden E7
og E8).
3. Tryk på for at vælge tilstanden RUN (KØR)
efter udførelse af TEST, og tryk på OK (Quick
Guiden E9).
APP TEST på systemmaster
1. Udfør en applikationstest. Tryk på for at væl-
ge TEST, og tryk på for at vælge APP TEST.
Bekræft med OK (Quick Guiden E7 og E8).
2. Tryk på for at vælge tilstanden RUN (KØR)
efter udførelse af TEST, og tryk på OK (Quick
Guiden E9).
Bemærk! Hvis et ekspansionsmodul tilføjes systemet,
skal det installeres på systemmasteren.
Ændring af slavetype
1. Tryk på
og hold den inde i 1,5 sekunder på
Danfoss Icon™ Slaveregulator. Displayet skifter
nu mellem SLA TYPA og SLA TYPB.
2. Tryk på
for at vælge mellem de to slavety-
per, og bekræft med OK. Se “Slavetypedeniti-
on” for yderligere oplysninger.
Linktest på slave (mellem master og slave)
Tryk på i 1,5 sekunder. Displayet viser et
inklusionsmønster under Linktesten. Når dette er
gjort, viser displayet antallet af modtagne pakker
i procent.
Testprocedurer for
ere Danfoss Icon™
Masterregulatorer i
et system
Parsnoede kabler med
fire ledninger
Maks. 3 ×
Masterregulatorer
i et system
