Installationsvejledning Danfoss Icon™ Masterregulator 24 V
Nulstilling eller
udskiftning af
Danfoss Icon™
Masterregulator 24 V

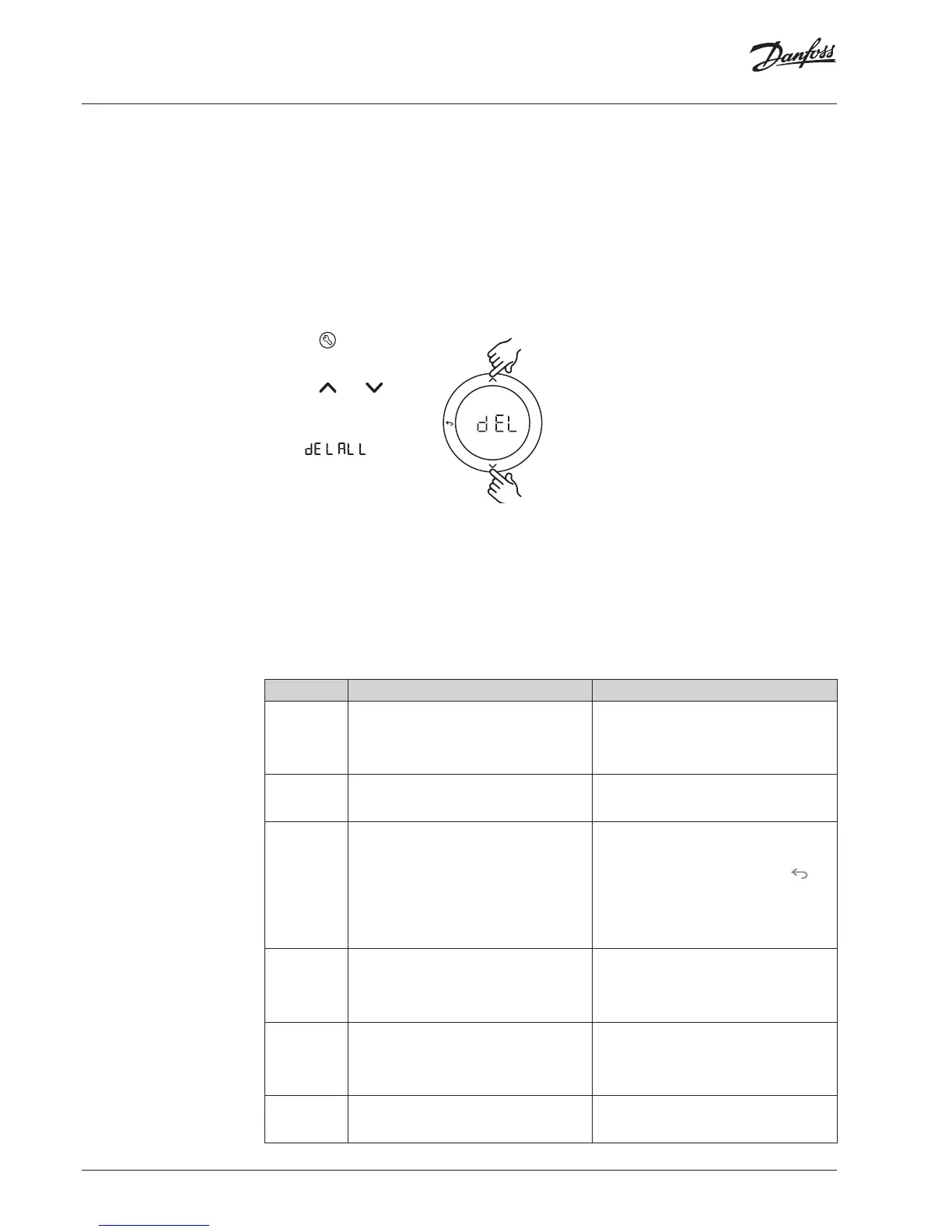

Fabriksnulstilling af Danfoss Icon™
Masterregulator 24 V
1. Tryk på
for at vælge
tilstanden UNINSTALL
(AFINSTALLÉR).
2. Tryk på
eller og hold
den inde i 3 sekunder på
Danfoss Icon™ Masterre-
gulator 24 V, indtil displayet
viser .
3. Tryk på OK. Alle indstil-
linger på Masterregulator
nulstilles til fabriksindstil-
lingerne.
Bemærk! Individuelle rumtermostater skal nulstilles
lokalt. Se kapitlet “Fjern en termostat”.
Udskiftning af en defekt Danfoss Icon™
Masterregulator 24 V
1. Fjern alle termostater og andre enheder fra
systemet ved at følge proceduren for fabrik-
sindstilling.
2. Notér, hvordan alle ledninger er tilsluttet til
Danfoss Icon™ Masterregulator 24 V.
3. Fjern ledningsføringen til Danfoss Icon™ Ma-
sterregulator 24 V.
4. Montér den nye Danfoss Icon™ Masterregulator
24 V, og tilslut alle ledninger igen til den samme
position, som var tilfældet for den udskiftede
Masterregulator.
5. Indstil systemet igen som beskrevet i kapitlet
“Opsætning af systemet”.
OK
Fejlnding
Hvis der registreres en fejl, vil der blive vist en alarmkode enten på Danfoss Icon™ Masterregulator 24 V
eller på termostaten.
Alarmkode Problem Løsning
Er03 Du har foretaget opsætning af en køleap-
plikation, som kræver, at der udvælges en
rumtermostat som reference.
Gå til termostaten i det ønskede reference-
rum, og åbn termostatens installatørmenu.
Indstil termostaten til ON (TÆNDT) i ME.6
“reference room thermostat” (“referencerum-
termostat”).
Er05 Tabt kommunikation til radiomodul. Kontrollér, om kablet er tilsluttet korrekt til
radiomodulet og Danfoss Icon™ Masterre-
gulator 24 V.
Er06 Tabt kommunikation til rumtermostat. Identicér rumtermostaten ved at se på de
blinkende udgange på Danfoss Icon™ Ma-
sterregulator 24 V, eller se på termostaterne.
Væk termostaten, og tryk derefter på
på
termostaten. Den fejlende termostat viser
“NET ERR” (“NETFEJL”). Udskift batterierne på
rumtermostaten, og udfør en netværkstest
(aktivér NET TEST (NETTEST) i menuen på
rumtermostaten).
Er07 Tabt kommunikation til slaveregulator. Hvis systemet er trådløst, kontrollér radi-
omodulets forbindelse til Danfoss Icon™
Masterregulator 24 V. I et kabelbaseret
system kontrolleres ledningsføringen til
regulatorerne.
Er08 Tabt kommunikation fra slave til masterre-
gulator.
Hvis systemet er trådløst, kontrollér radi-
omodulets forbindelse til Danfoss Icon™
Masterregulator 24 V. I et kabelbaseret
system kontrolleres ledningsføringen til
regulatorerne.
Er10 Tabt kommunikation til repeater. Kontrollér, at repeateren er sat i stikket til
udgangen/ikke er blevet ernet, og at ud-
gangen er ON (TÆNDT).
Det potentialfrie relæ er aktiveret på alle master-
regulatorer, når varme efterspørges på en hvilken
som helst Masterregulator.
SLA TYPA: Pumpen aktiveres på Danfoss Icon™
Masterregulator 24 V, når varme efterspørges på
enten master eller slave(r).
SLA TYPB: Pumperelæ aktiveres kun på den
Danfoss Icon™ Regulator 24 V, hvortil termostaten
med varmekrav er tildelt.
Denition af slave
