安装指南 Danfoss Icon™ 主控制器 24 V
󰊨󰋳󰢭󰂫
Danfoss Icon™ 

󰋔󰊨󰋳

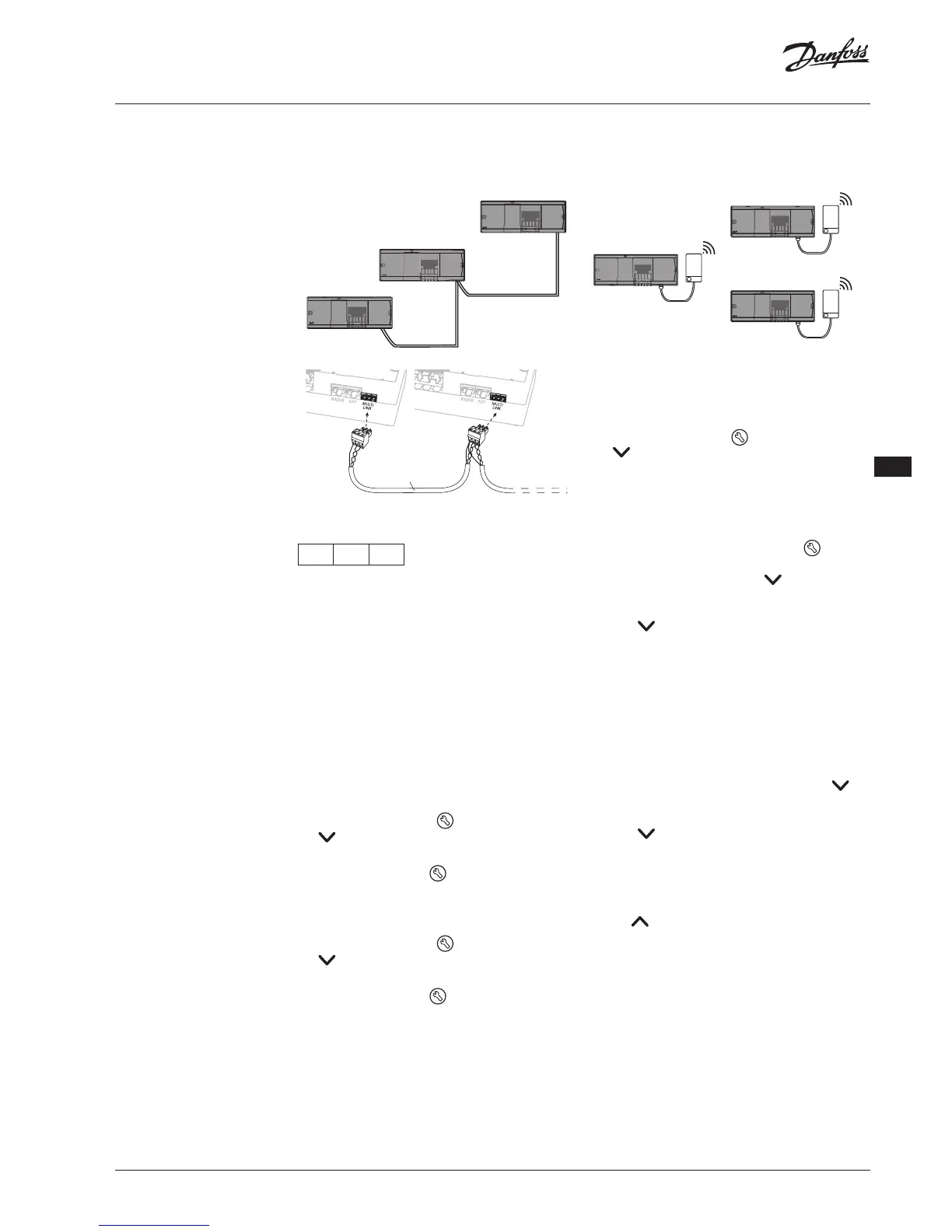

使用 4 线绞线对电缆和附带的接头，将最多三个
Danfoss Icon™ 主控制器 24V 互相连接。
ጳፑጳࠫႃ
తܸǍf˟଍҄٨
ښʷ個ጇ統˗
󰀤󰌗󰦌󰢆
  
1. GND
2. COM A
3. COM B
󰋔󰊨󰋳
最多三个 Danfoss Icon™ 主控制器 24V 的无线
连接需要每个主/从均有一个无线电模块。
󰊨󰋳Danfoss Icon™󰂫󰢭󰇏
系统主控制器上
1. 按照快速指南 D2 到 D6 中的说明安装所有
温控器和热电驱动器。
2. 执行网络测试。 按
选择 TEST 然后按
选择 NET TEST。 按 OK 确认（快速指
南 E7 和 E8）。
󰥂
注意！ 为从控制器分配输出和温控器之前，必
须将其指定为系统从控制器。
1. 在所选择的系统主控制器上，按 选择
INSTALL 模式。
2. 在系统从控制器上，按住
键 1.5 秒。
显示屏现在将切换显示 SLA TYPA 和 SLA
TYPB。
3. 按
可选择两种从控制器类型，并按 OK
确认。 参见下一页上的“从控制器类型定
义”。
4. 重复 4 和 5 为系统分配第 2 个从控制器（最
多允许两个从控制器）。
󰊨󰋳󰂫󰍋󰋰󰜰
1. 按照快速指南 D2 到 D6 中的说明安装所有
温控器和驱动器。
2. 执行网络测试。 按
选择 TEST 然后按
选择 NET TEST。 按 OK 确认（快速指
南 E7 和 E8）。
3. 完成测试之后，按
选择 RUN 模式，然后
按 OK（快速指南 E9）。
󰊨󰋳󰂫󰜰
1. 执行应用测试。 按
选择 TEST 然后按
选择 APP TEST。 按 OK 确认（快速指
南 E7 和 E8）。
2. 完成测试之后，按
选择 RUN 模式，然后
按 OK（快速指南 E9）。
注意！ 如果要在系统内添加扩展模块，则必须
安装在主控制器上。
󰉾
1. 在 Danfoss Icon™ 从控制器上，按住
键
1.5 秒。 显示屏现在将切换显示 SLA TYPA
和 SLA TYPB。
2. 按
可选择两种从控制器类型，并按 OK
确认。 参见“从控制器类型定义”了解更多
信息。
󰂫󰢭󰻘󰩯󰻙󰜰
按住
键 1.5 秒。 进行连接测试时，显示
屏将显示包含模式。 完成后，显示屏以百分比
显示接收的数据包数量。
