Assembly
Access
4-53
SIDE MOUNTING BRACKETS
GROUND
CABLE
*
BOTTOM PLATE
*
#2
POZIDRIV SCREW

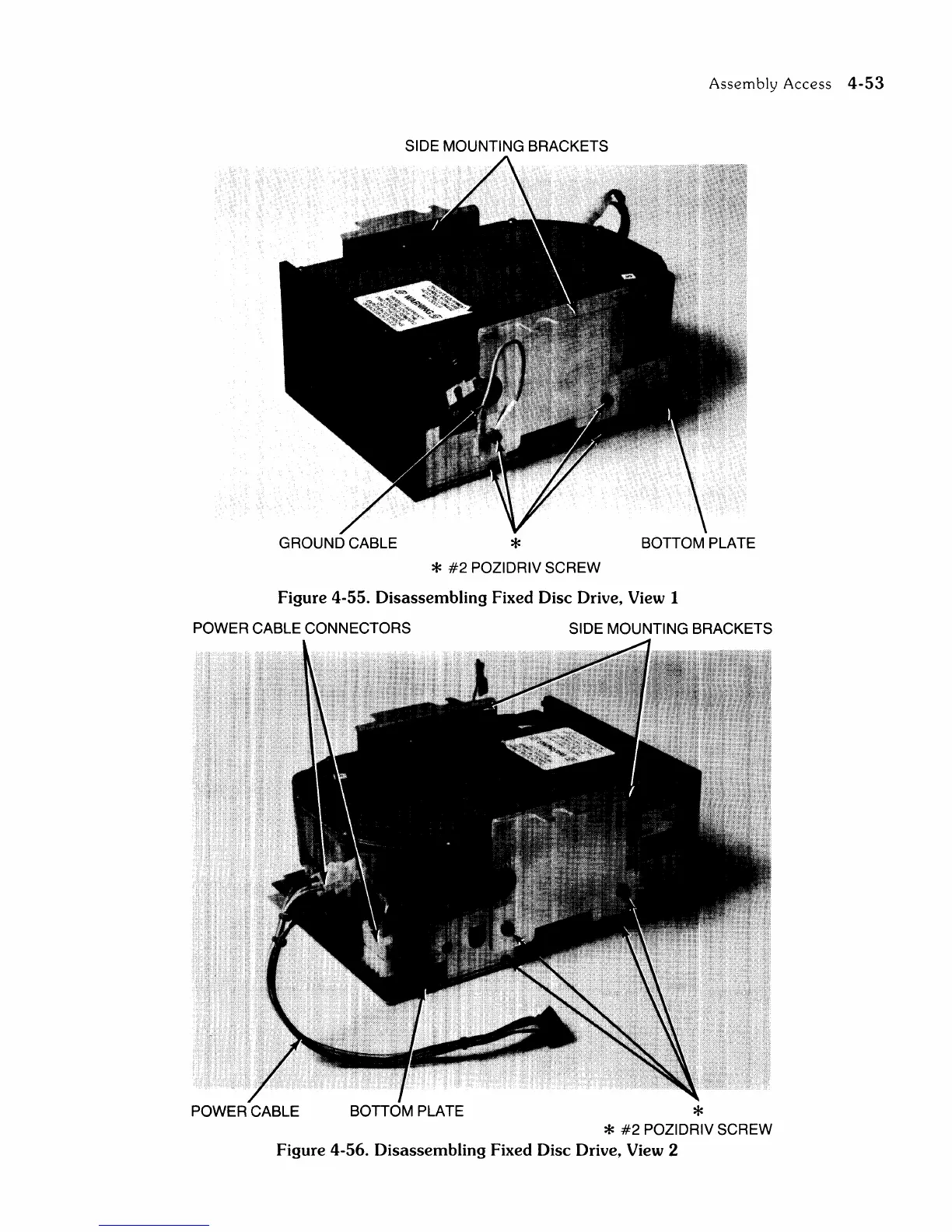

Figure 4-55. Disassembling Fixed Disc Drive, View 1
POWER CABLE CONNECTORS
SIDE MOUNTING BRACKETS
POWER
CABLE
BOTTOM PLATE
*
*
#2
POZIDRIV SCREW
Figure 4-56. Disassembling Fixed Disc Drive, View 2
