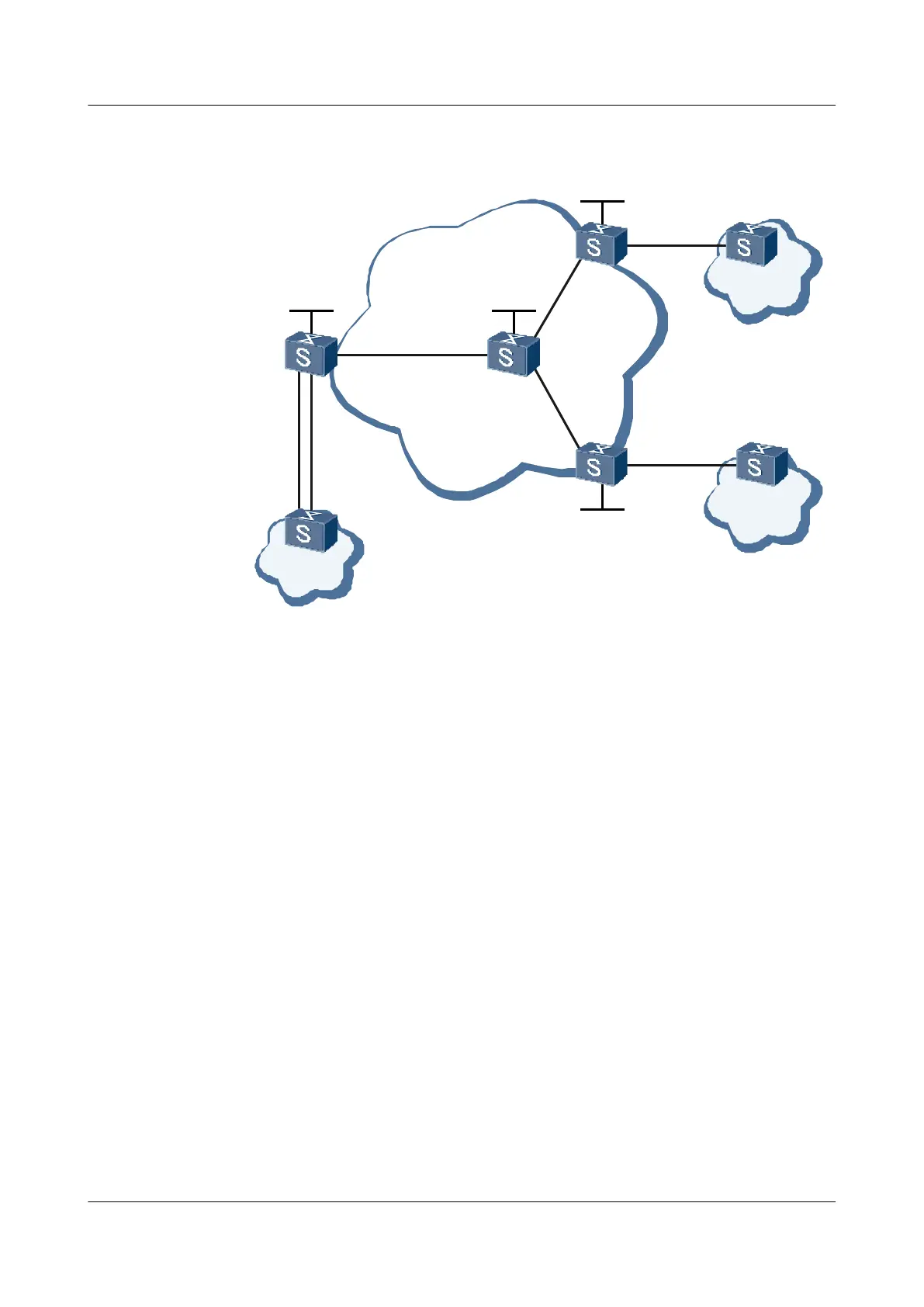

Figure 1-3 Networking diagram for configuring the L2VPN tunnel binding
Loopback1
1.1.1.9/32
Loopback1
2.2.2.9/32
Loopback1
3.3.3.9/32
Loopback1
4.4.4.9/32
GE 1/0/1
GE 1/0/1
GE 1/0/2
GE 1/0/2
GE 1/0/3
GE 1/0/3
GE 1/0/1
GE 1/0/1
GE 1/0/1
GE 1/0/1
GE 1/0/2
GE 1/0/2
GE 1/0/3
GE 1/0/3
PE1
PE2
PE3
P
Site3
Site2
Site1
CE1
CE2
CE3
VLAN1
VLAN3
VLAN2
VLAN4
VPNA
VPNA
VPNA
Device Interface VLANIF interface IP address
PE1 GigabitEthernet1/0/1 VLANIF 7 100.1.1.2/24
GigabitEthernet1/0/2 VLANIF 10 -
GigabitEthernet1/0/3 VLANIF 4 -
Loopback1 - 1.1.1.9/32
PE2 GigabitEthernet1/0/1 VLANIF 2 -
GigabitEthernet1/0/2 VLANIF 5 100.2.1.2/24
Loopback1 - 2.2.2.9/32
PE3 GigabitEthernet1/0/1 VLANIF 3 -
GigabitEthernet1/0/3 VLANIF 6 100.3.1.2/24
Loopback1 - 3.3.3.9/32
P GigabitEthernet1/0/1 VLANIF 7 100.1.1.1/24
GigabitEthernet1/0/2 VLANIF 5 100.2.1.1/24
GigabitEthernet1/0/3 VLANIF 6 100.3.1.1/24
CE1 GigabitEthernet1/0/2 VLANIF 10 10.1.1.1/24
GigabitEthernet1/0/3 VLANIF 4 20.1.1.1/24
CE2 GigabitEthernet1/0/1 VLANIF 2 10.1.1.2/24
CE3 GigabitEthernet1/0/1 VLANIF 3 20.1.1.2/24
