vlan batch 40
#
interface Vlanif40
ip address 10.1.1.2 255.255.255.0
#
interface GigabitEthernet1/0/0
port link-type trunk
port trunk allow-pass vlan 40
#
return
7.13.4 Example for Configuring LDP HVPLS
Networking Requirements
As shown in Figure 7-15, Site 1, Site 2, and Site 3 belong to the same VPLS; CE1 and CE2
access the basic VPLS fully-connected network through UPEs and CE3 accesses the network
through a PE.

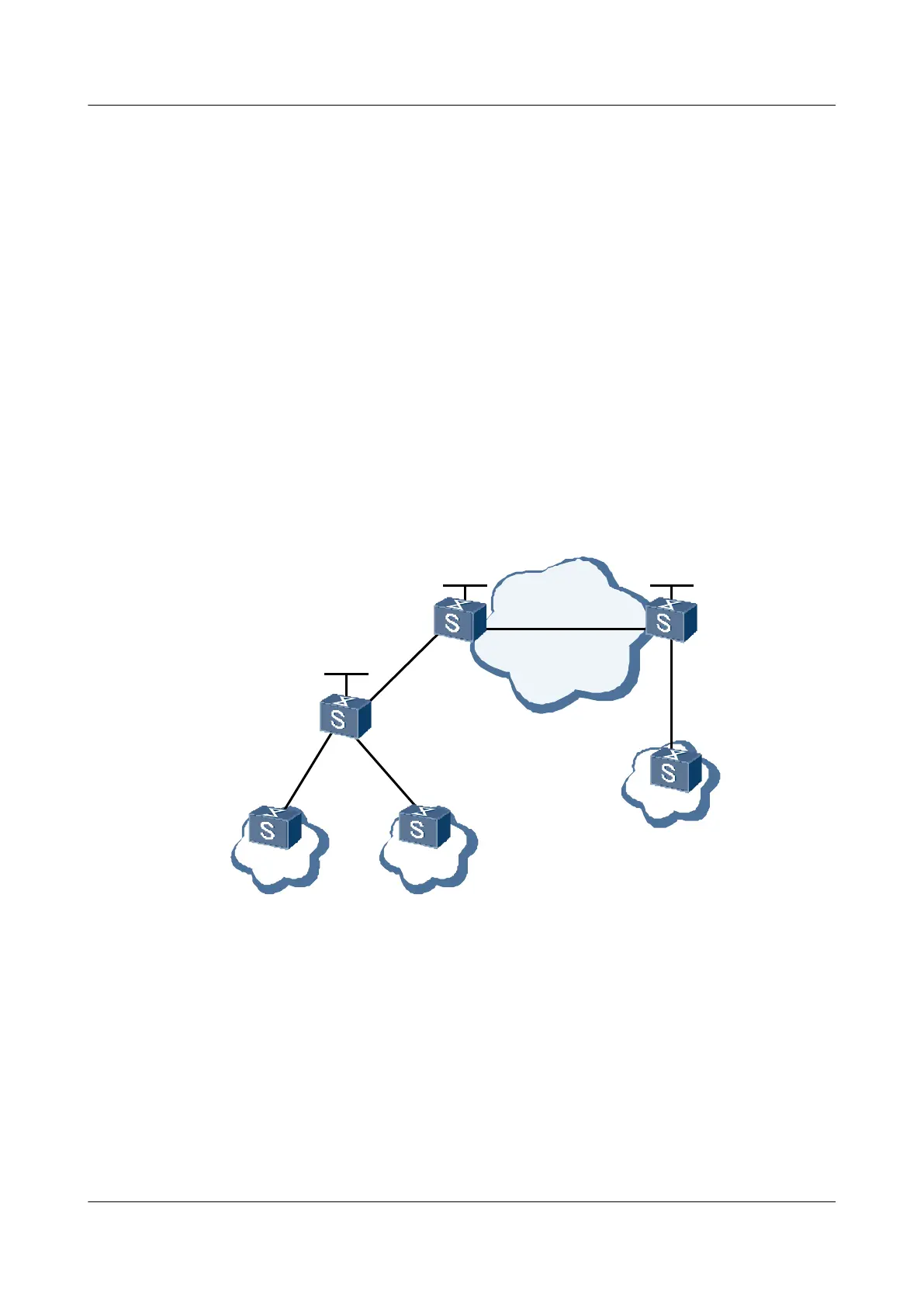

Figure 7-15 Networking diagram for configuring LDP HVPLS
UPE
SPE
PE
Basic VPLS full mesh
Site1
Site3
Site2
Loopback1
1.1.1.9/32
Loopback1
2.2.2.9/32
Loopback1
3.3.3.9/32
GE1/0/0
GE2/0/0
GE1/0/0
GE1/0/0
GE1/0/0
GE1/0/0
GE3/0/0
GE2/0/0
GE1/0/0
CE1
CE2
CE3
GE2/0/0
Device
Interface VLANIF Interface IP Address
UPE GigabitEthernet 1/0/0 VLANIF 10 -
GigabitEthernet 2/0/0 VLANIF 20 -
GigabitEthernet 3/0/0 VLANIF 30 100.1.1.1/24
Loopback1 - 1.1.1.9/32
SPE GigabitEthernet 1/0/0 VLANIF 30 100.1.1.2/24
GigabitEthernet 2/0/0 VLANIF 40 100.2.1.1/24
Loopback1 - 2.2.2.9/32
PE GigabitEthernet 1/0/0 VLANIF 40 100.2.1.2/24
