Installation et CongurationRetrait des caches
17

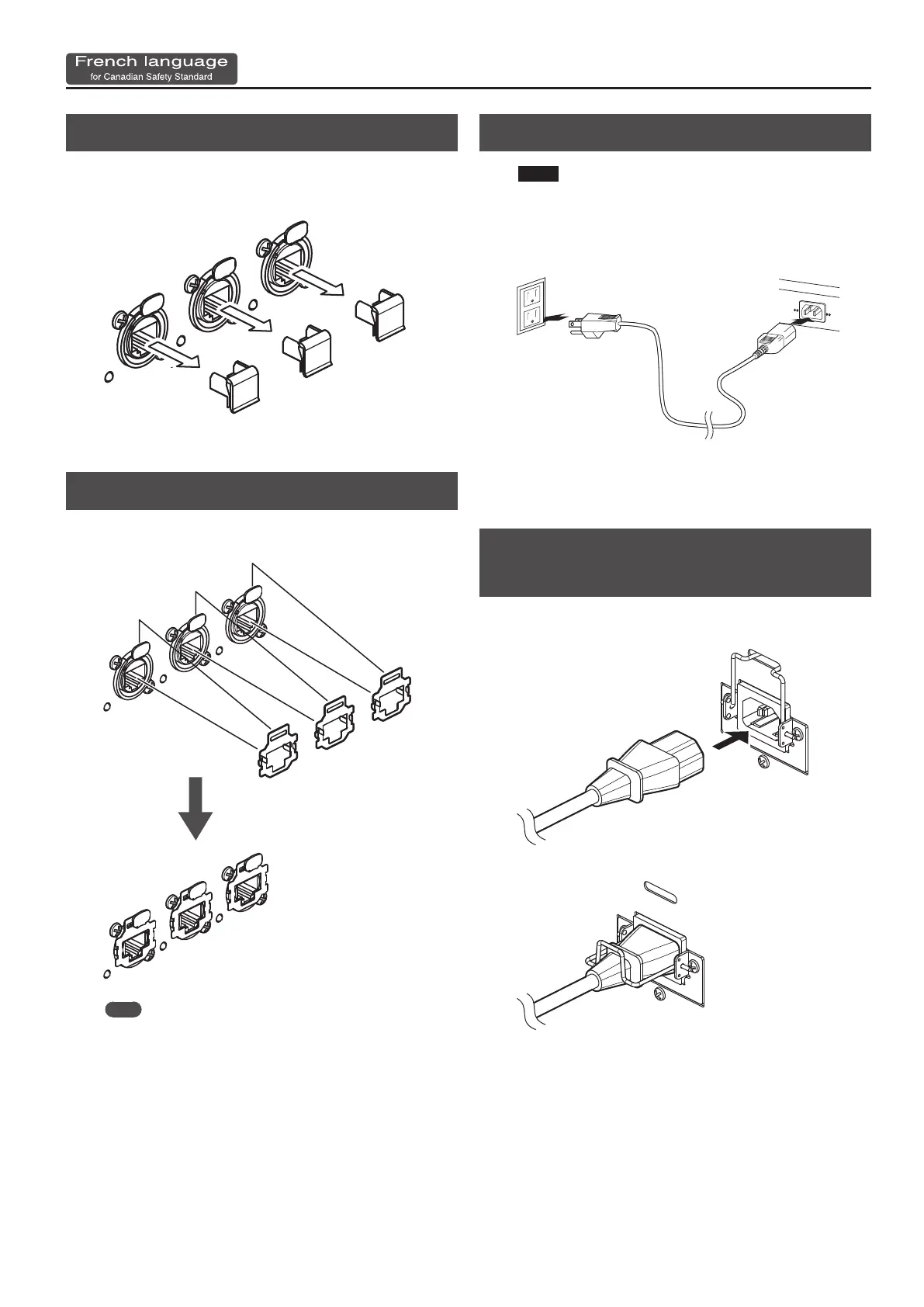

Retrait des caches REAC
Par défaut, les ports REAC sont pourvus de caches REAC. Retirez ces
caches REAC lorsque vous utilisez les ports REAC. Veillez à ne pas
égarer les caches REAC qui ont été retirés.
Fixation des couvres connecteur REAC
Lors de l'utilisation de câbles Ethernet de catégorie 5e disponibles
dans le commerce, xer les couvres connecteur REAC inclus.
Note
Retirez les couvres connecteur REAC lors de l'utilisation de câbles
REAC de type EtherCon (SC-W20F, SC-W100S ou W100S-R). Veillez
à ne pas égarer les couvres connecteur REAC qui ont été retirés.
Connexion du cordon d'alimentation
NOTE
Veillez à utiliser le cordon d'alimentation fourni pour brancher
l'alimentation.
1. Brancher le cordon d'alimentation fourni à la prise AC IN
sur le panneau arrière.
Cordon d'alimentation
Prise AC IN
* La forme de la che du cordon d'alimentation varie selon les pays.
Utilisation de l’attache du cordon
d'alimentation
Abaisser l’attache du cordon d'alimentation comme indiqué sur la
gure pour xer la che du cordon d'alimentation en place.
