Roland M-5000 - Panneau Avant

Noms et fonctions des diérentes parties
45
d’autres appareils qui ne nécessitent pas une telle alimentation. Assurez-vous de vérier les spécications de tout microphone que vous souhaitez
utiliser en vous référant au manuel qui l’accompagne.
(Alimentation fantôme de cet instrument : DC+48 V, 14 mA Max)
25 EXPANSION SLOT
Cet emplacement sert à l’installation d’une interface d’extension en option.
*
Lors du redémarrage de l’unité avec l’interface d’extension installée, attendre pendant environ une seconde avant la mise sous tension.
0“Installation d'un module d'interface (en option)” (p. 25)

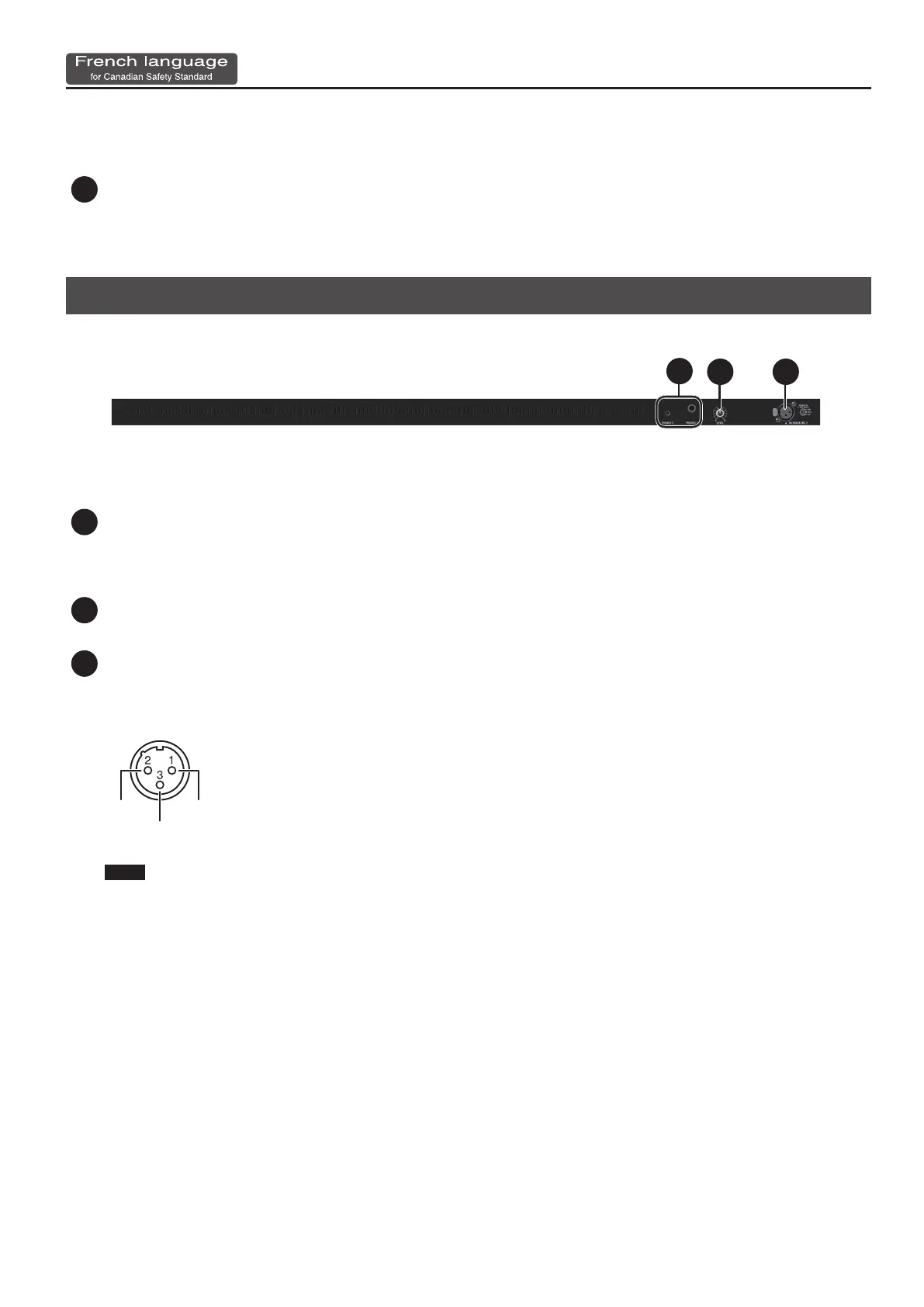

Panneau avant
2 3 1
1
Prises PHONES 1/2
Il s’agit de prises pour brancher un casque. Vous pouvez les utiliser pour le contrôle audio du MONITOR 1 ou MONITOR 2.
Deux sorties sont disponibles : stéréo miniature de type téléphone et stéréo 1/4 pouces type téléphone.
Assurez-vous que l'impédance totale des deux est de moins de 16 ohms.
2 Molette PHONES LEVEL
Elle permet de régler le niveau de sortie pour les écouteurs connectés aux prises PHONES.
3 Prise TALKBACK MIC 2
Il s’agit d’un connecteur d'entrée symétrique XLR-3-31 femelle pour connecter un microphone externe pour une utilisation de la fonction talkback.
* Cet instrument est doté de prises symétriques (XLR). Les diagrammes de câblage de ces prises sont indiqués ci-dessous. Eectuez les connexions
après avoir préalablement vérié les schémas de câblage des équipements que vous souhaitez connecter.
GND
+PHANTOM [+48V/14mA]
COLD
HOT
NOTE
Toujours éteindre l’alimentation fantôme avant de brancher tout autre appareil qu’un microphone à condensateur nécessitant une alimentation
fantôme. Vous risquez de provoquer des dommages si vous fournissez à tort une alimentation fantôme à des micros dynamiques, des appareils
de lecture audio ou d’autres appareils qui ne nécessitent pas une telle alimentation. Assurez-vous de vérier les spécications de tout microphone
que vous souhaitez utiliser en vous référant au manuel qui l’accompagne.
(Alimentation fantôme de cet instrument : DC+48 V, 14 mA Max)
