Yanmar 3JH3E - Chapter 10 DISASSEMBLY AND REASSEMBLY

Printed in Japan
lllNSHJ.ff8009

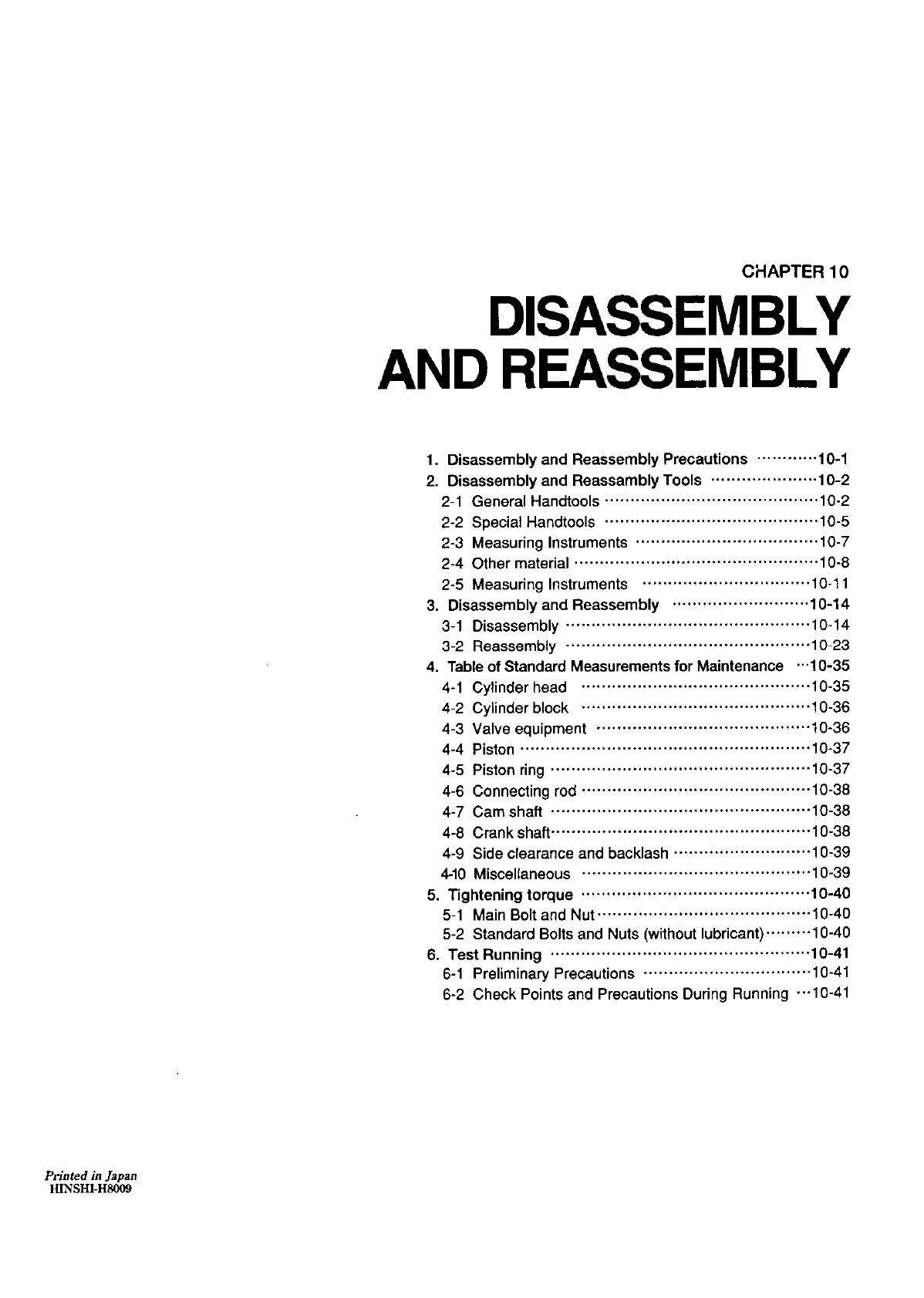

CHAPTER 10
DISASSEMBLY
AND REASSEMBLY
1. Disassembly and Reassembly Precautions · · · · · · · · · · · · 10-1
2. Disassembly
and Reassambly Tools · · · · · · · · · ··· · · · · · · · · · 10-2
2-1 General Handtools · · · · · ·· · · · · · · · · · · · · · · · · ·· · · · · · · · ·· · · · · ·· · · 10-2
2-2 Special Handtools · · · · · ·· · · · · ·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 10-5
2-3 Measuring Instruments · · · · · · · · · · · ·· · · · · ·· · ·· · · · · ·· · · · · · · · · 10-7
2-4 Other material · · · · · · · · · · · · · ·
·· · · · · · · · ·· · · · · · · · ·· · · · · · · · · · · · · · · 1 0-8
2-5 Measuring Instruments
·································10-11
3. Disassembly and Reassembly ··· · · · ··· · · · · · · · · · · · · · · · · · · 1 0-14
3-1 Disassembly · · · · · ·· · · · · · · · ·· · · · · ·· · ·· · · · · · · · · · · · · · · · · · · · · · · · 1 0-14
3-2 Reassembly
················································10-23
4. Table of Standard Measurements for Maintenance ···10-35
4-1 Cylinder head ·· ·· ······· ·· ············· ····· ··· ·········· ·10-35
4-2 Cylinderblock
·············································10-36
4-3 Valve equipment ··········································10-36
4-4 Piston ·························································10-37
4-5 Piston ring ···················································10-37
4-6 Connecting rod · · · · · ·· · · · · · · · ·· · · · · ·· · ·· · ·· · · · · · · · ·· · · · · ·· · · 10-38
4-7 Cam shaft
···················································10-38
4-8 Crank shaft·················································· ·10-38
4-9 Side clearance and backlash ·· ··· · · · ·· · ·· · · · · · · · ·· · · · · · 1 0-39
4-10 Miscellaneous ·············································10-39
5. Tightening torque ·············································10-40
5-1 Main Bolt and Nut··········································10-40
5-2 Standard Bolts and Nuts (without lubricant)·········10-40
6.
Test Running ···················································10-41
6-1 Preliminary Precautions · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 10-41
6-2 Check Points and Precautions During Running ···10-41
