BERTHOLD TECHNOLOGIES LB 480 - 2.8 Water Cooling Installation Instruction

SENSseries LB 480 Füllstandsmessung
BERTHOLD TECHNOLOGIES GmbH & Co. KG
2 – 253
Volume 2 5 Technical Information
2
LB 480
Dimensions in mm
Abmessungen in mm
In order to fill the entire water cooling jacket,
incoming water must enter from the bottom.
Damit sich die Wasserkühlung vollständig mit
Wasser füllt, muss der Wasserzufluss von unten
erfolgen.

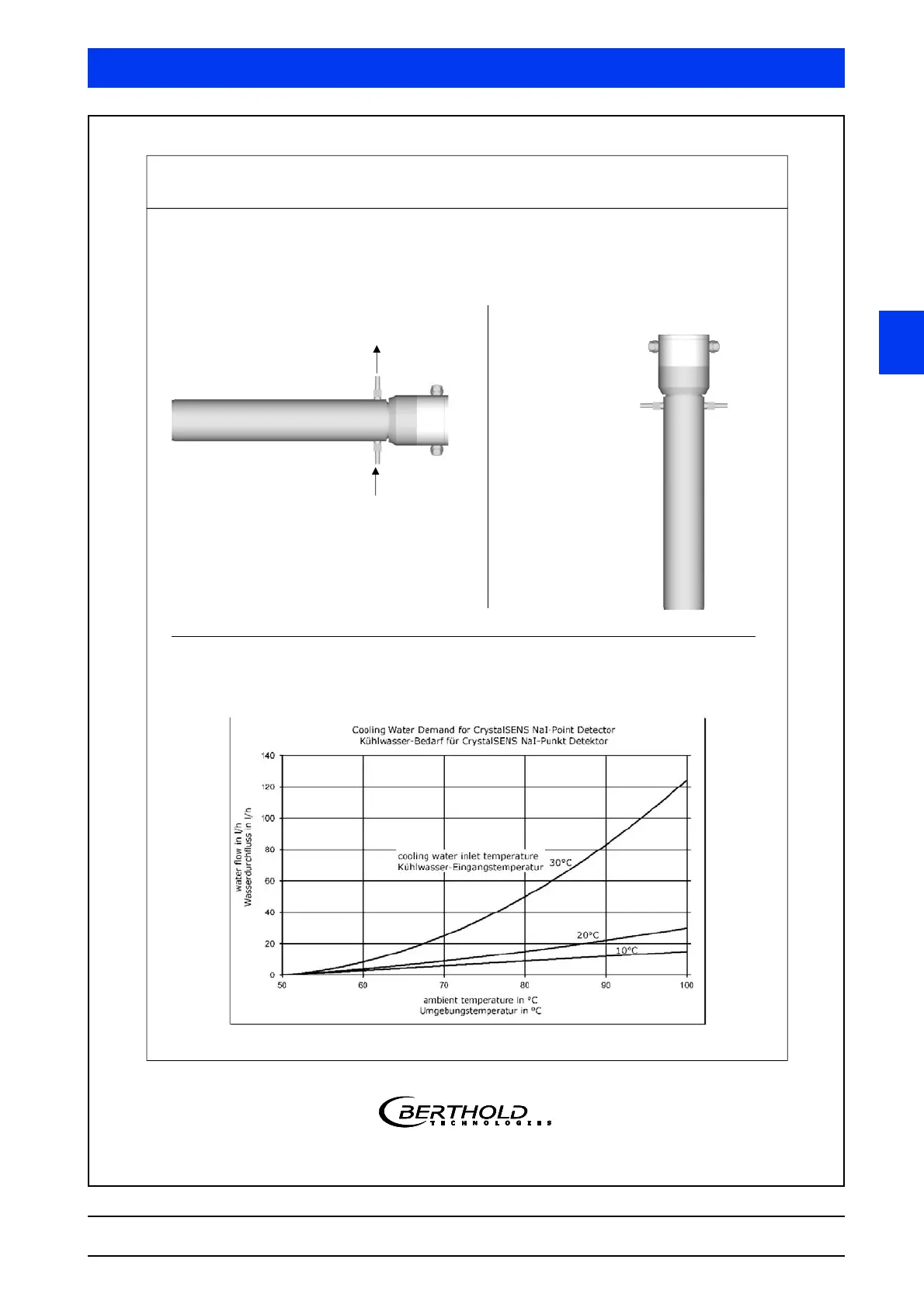

2.8 Water Cooling Installation Instruction
Anweisung zur Installation der Wasserkühlung
Horizontal Detector Installation
Horizontale Detektor Installation
Water Outlet
Wasseraustritt
Water Inlet
Wassereintritt
Vertical Detector Installation
Vertikale Detektor Installation
Install the Detector
with the connection
at the top.
Installieren Sie den
Detektor mit dem
Anschlussgehäuse
oben.
top
bottom
2.9 Detector Cooling Water Demand
Detektor Kühlwasserbedarf
