190-01115-01 G3X™/G3X Touch™ Avionics Installation Manual
Rev. AV Page 8-5
8.6 Outline and Installation Drawings

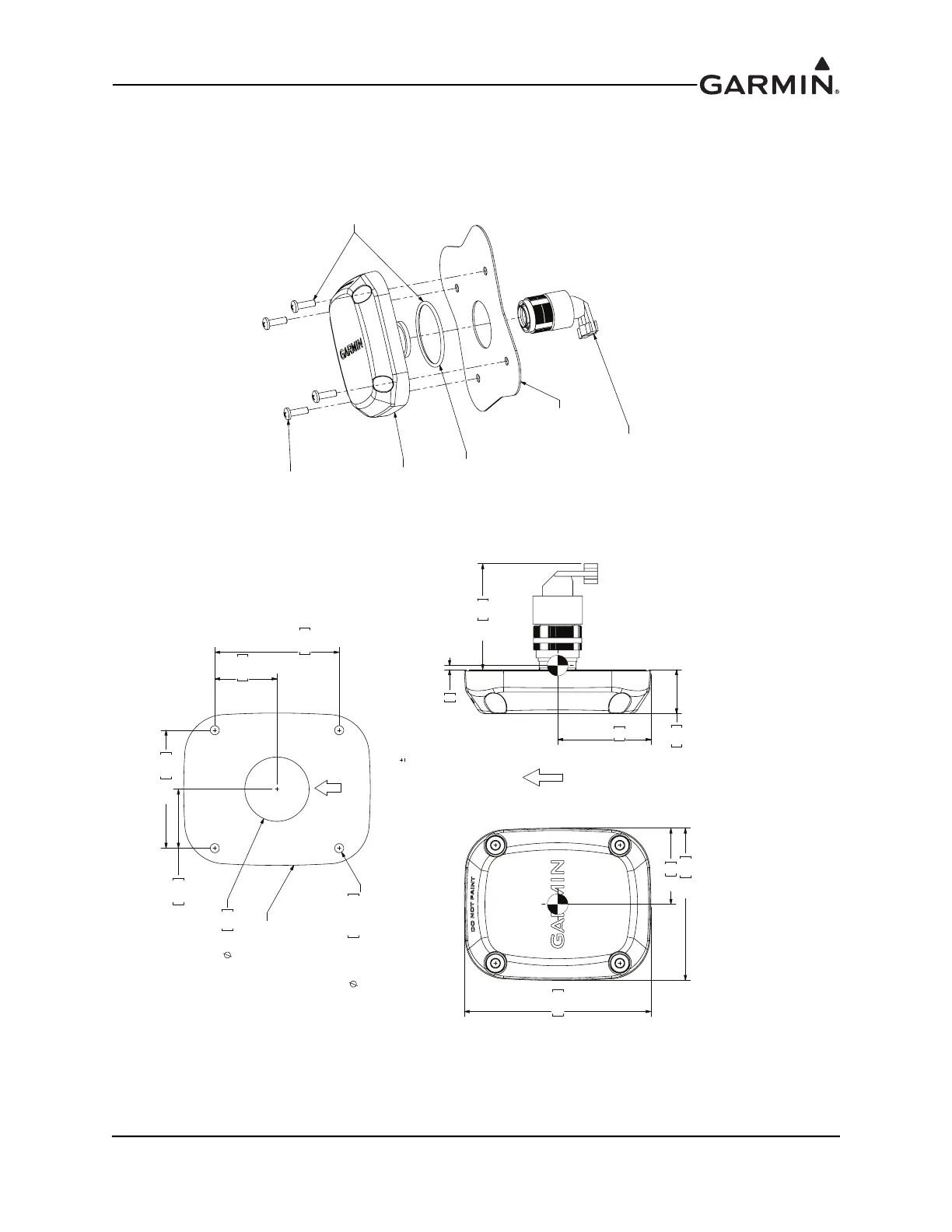

Figure 8-1 GHA 15 Outline Drawing
3.55 90.2
4.35
110.5
1.8
45
2.47 62.8
1.02 26.0
2.2
55
.1
2
4X 211-60212-20
#10-32X1.0
PAN HEAD SCREW
011-05259-00
251-00011-00
(MS28775-134)
NITRILE O-RING
AIRCRAFT SKIN ON
BOTTOM OF FUSELAGE
CONNECTOR KIT
011-05278-00
ITEMS SUPPLIED
WITH 011-06097-00
GHA INSTALL KIT
1.50 38.1
2.750 69.85
1.375 34.93
2.900 73.66
1.450 36.83
4X
.210±.003 5.33±0.08
SEE NOTE 4
UNIT OUTLINE FOR REFERENCE
MOUNTING CUTOUT & UNIT OUTLINE
TOLERANCE: .XXX
0.005
TOP VIEW
SIDE VIEW
NOTES:
1. DIMENSIONS: INCHES[mm]. METRIC VALUES ARE FOR REFERENCE ONLY.
2. DIMENSIONS ARE NOMINAL AND TOLERANCES ARE NOT IMPLIED UNLESS SPECIFICALLY STATED.
3. FABRICATE AND INSTALL A DOUBLER PLATE AS REQUIRED TO COMPLY WITH APPLICABLE AIRWORTHINESS
REGULATIONS.
4. MOUNTING HOLES FOR #10 PAN HEAD SCREW (4 PLACES).
FORWARD
FORWARD
