BERTHOLD TECHNOLOGIES LB 480 - 1.3 Collimator for Rod Detector

SENSseries LB 480 Füllstandsmessung
BERTHOLD TECHNOLOGIES GmbH & Co. KG
2 – 245
Volume 2 5 Technical Information
2
LB 480
Dimensions in mm
Abmessungen in mm

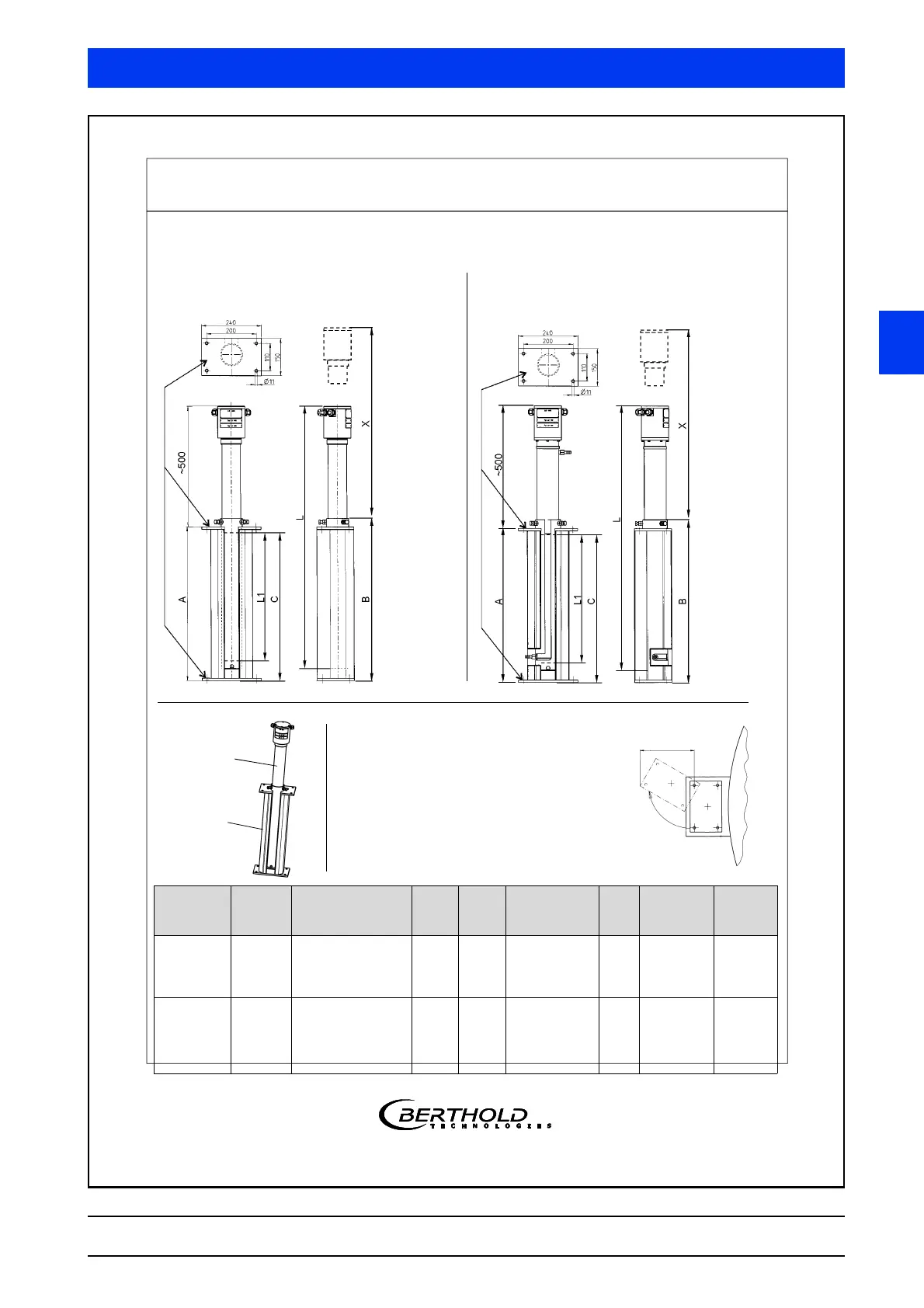

1.3 Collimator for Rod Detector
Kollimator für Stabdetektor
Part No.
Id No.
for WC
für WK
L1
sensitive length
empfindliche Länge
AB
L
detector length
Detektorlänge
CX
Weight
Gewicht
(kg)
59957-050
59957-100
59957-150
59957-200
-
500
1000
1500
2000
620
1120
1620
2120
655
1155
1655
2155
1073
1573
2073
2573
590
1090
1590
2090
1100
1600
2100
2600
110
195
280
365
60085-050
60085-100
60085-150
60085-200
9
500
1000
1500
2000
620
1120
1620
2120
655
1155
1655
2155
1077
1577
2077
2577
590
1090
1590
2090
1100
1600
2100
2600
100
180
255
330
for Detectors without Water Cooling
für Detektoren ohne Wasserkühlung
for Detectors with Water Cooling (WC)
für Detektoren mit Wasserkühlung (WK)
~260
For installation/deinstallation, space for
swiveling the collimator is recommended
Empfohlener Installations-/Deinstallationsraum
zum Ausschwenken des Kollimators
LB 480
UniSENS
Collimator
Kollimator
Lead thickness
Bleidicke: 36 mm
Lead thickness
Bleidicke: 30 mm
Plate/Platte
10 mm
thick/stark
Plate/Platte
10 mm
thick/stark
required space for mounting
Platzbedarf bei Montage
required space for mounting
Platzbedarf bei Montage
