BERTHOLD TECHNOLOGIES LB 480 - 2.4 Mounting Clamps for Detector

54733-10BA2L
2 – 250 02.2017
5 Technical Information Volume 2
LB 480
Dimensions in mm
Abmessungen in mm

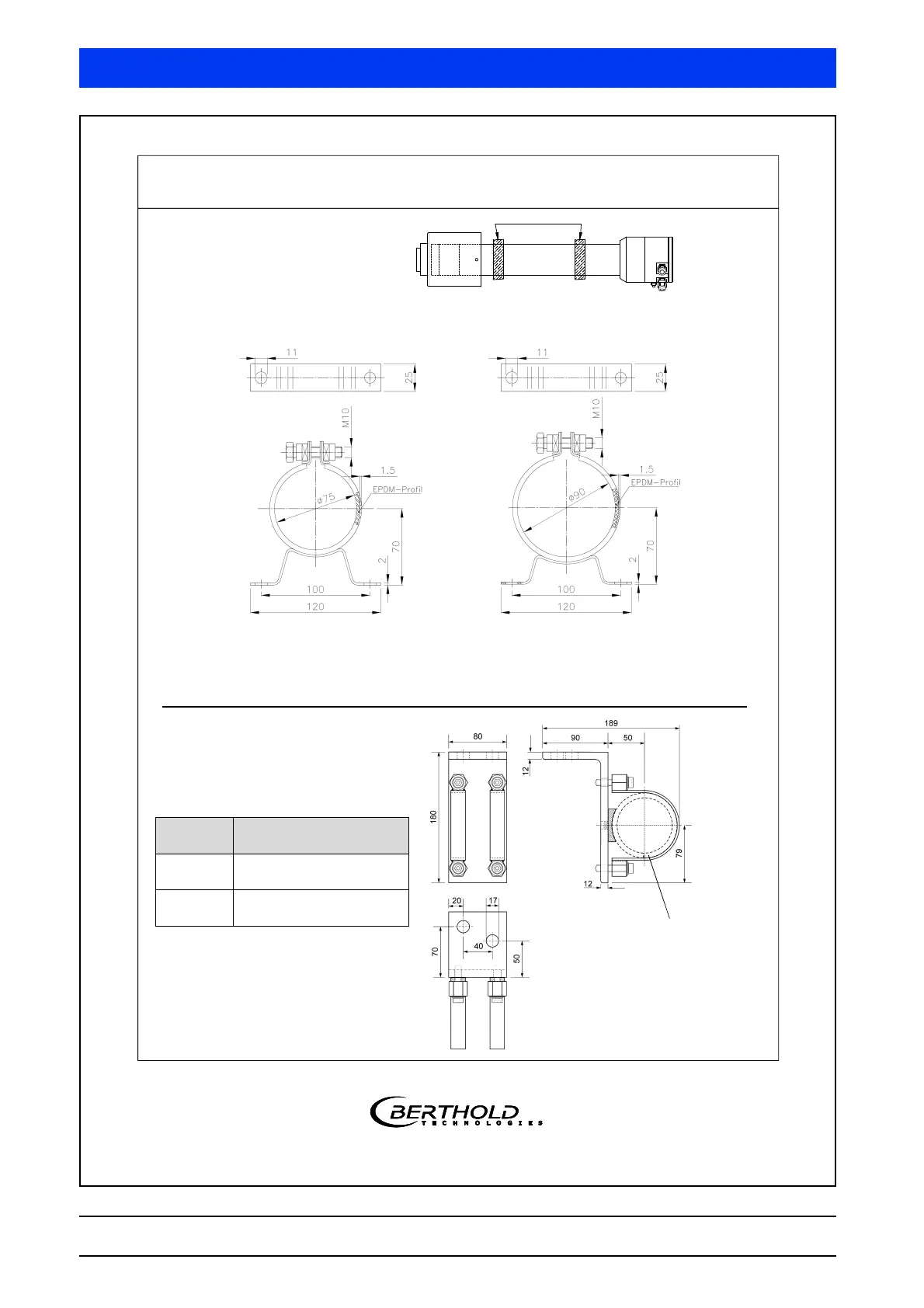

2.4 Mounting Clamps for Detector
Befestigungsschellen für Detektor
for Detectors without water cooling
für Detektoren ohne Wasserkühlung
for Detectors with water cooling
für Detektoren mit Wasserkühlung
Id. Nr. 31346 (1 set = 2 clamps)
Id. Nr. 31345 (single clamp)
Id. Nr. 31347 (1 set = 2 clamps)
Id. Nr. 31344 (single clamp)
position for the clamps, see detector drawing
Position für die Schellen-Befestigung siehe Detektor-Zeichnung
Material
316Ti
1.4571
Heavy Duty Detector Holder (stainless steel)
Robuste Detektor Halterung (Edelstahl)
Remove the plastic ring for
detectors with water cooling.
Kunststoffring bei Detektoren mit
Wasserkühlung entfernen.
Part No.
Id. Nr.
for Detector
für Detektor
39246
without water cooling
ohne Wasserkühlung
39247
with water cooling
mit Wasserkühlung
