BERTHOLD TECHNOLOGIES LB 480 - 4.1 Multipart Installation of Rod Source Shieldings

54733-10BA2L
2 – 258 02.2017
5 Technical Information Volume 2
LB 480
Dimensions in mm
Abmessungen in mm

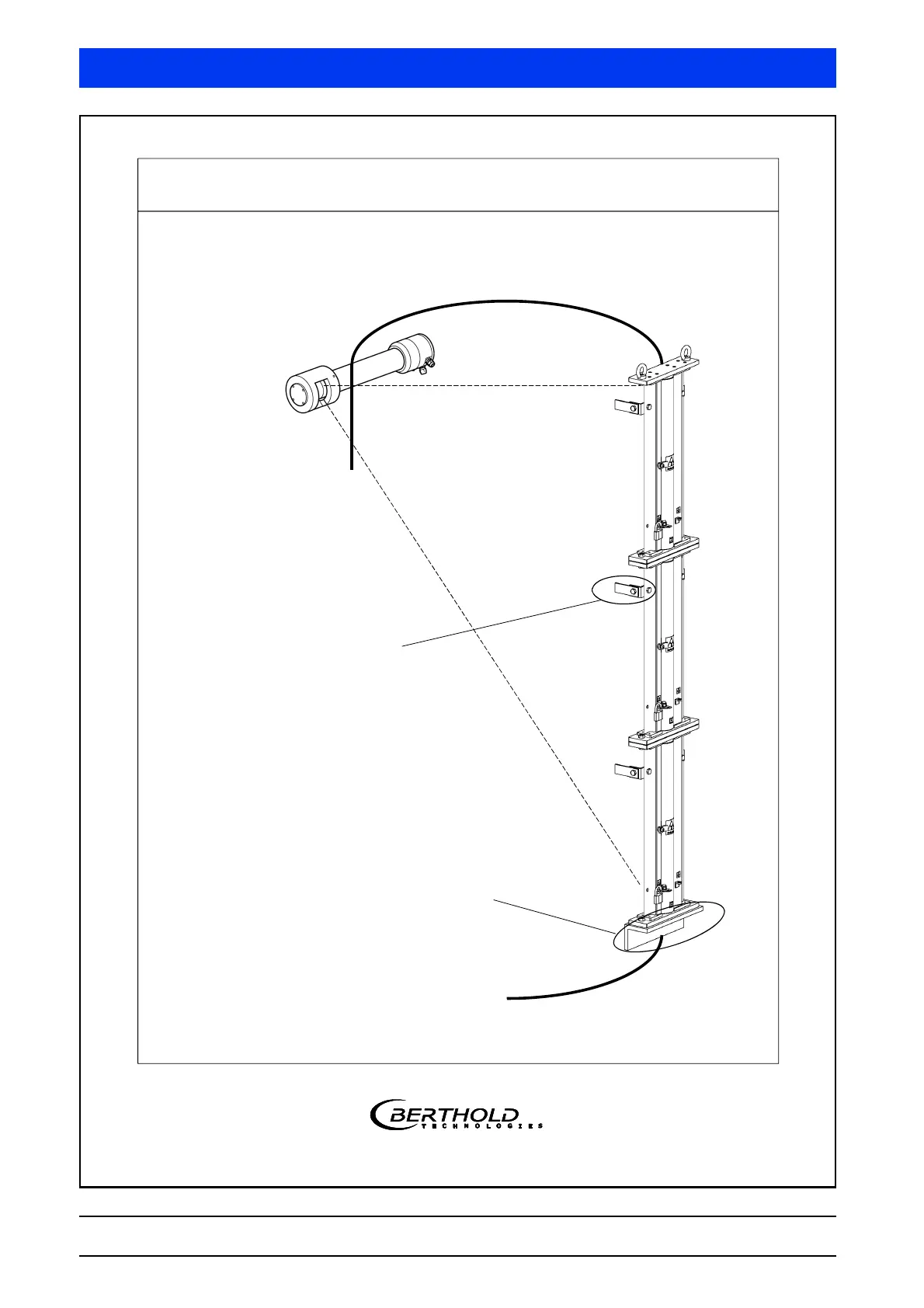

4.1 Multipart Installation of Rod Source Shieldings
Mehrteilige Installation von Stabstrahler-Abschirmungen
Distance shielding to vessel
surface: approx. 100mm
Abstand Abschirmung zur
Behälter-Oberfläche: ca
100mm
Tilt protection installed by
customer. Bracket e.g. welded to
the vessel or a special support. Tilt
protection must be installed on both
sides and for each shielding.
Kippsicherung installiert vom
Errichter. Lasche z.B. angeschweißt
an Behälter oder Tragekonstruktion.
Kippsicherung muss an beiden
Seiten installiert sein und an jeder
Abschirmung.
Support construction installed by
customer, must carry the total load
of all shieldings. Support e.g.
welded to the vessel or on a special
support construction.
Trägerplatte installiert vom
Errichter, muss die Gesamtlast der
Abschirmungen tragen. Trägerplatte
z.B. angeschweißt an Behälter oder
an spezieller Tragekonstruktion.
