SENSseries LB 480 Füllstandsmessung
BERTHOLD TECHNOLOGIES GmbH & Co. KG
2 – 259
Volume 2 5 Technical Information
2
LB 480
Dimensions in mm
Abmessungen in mm

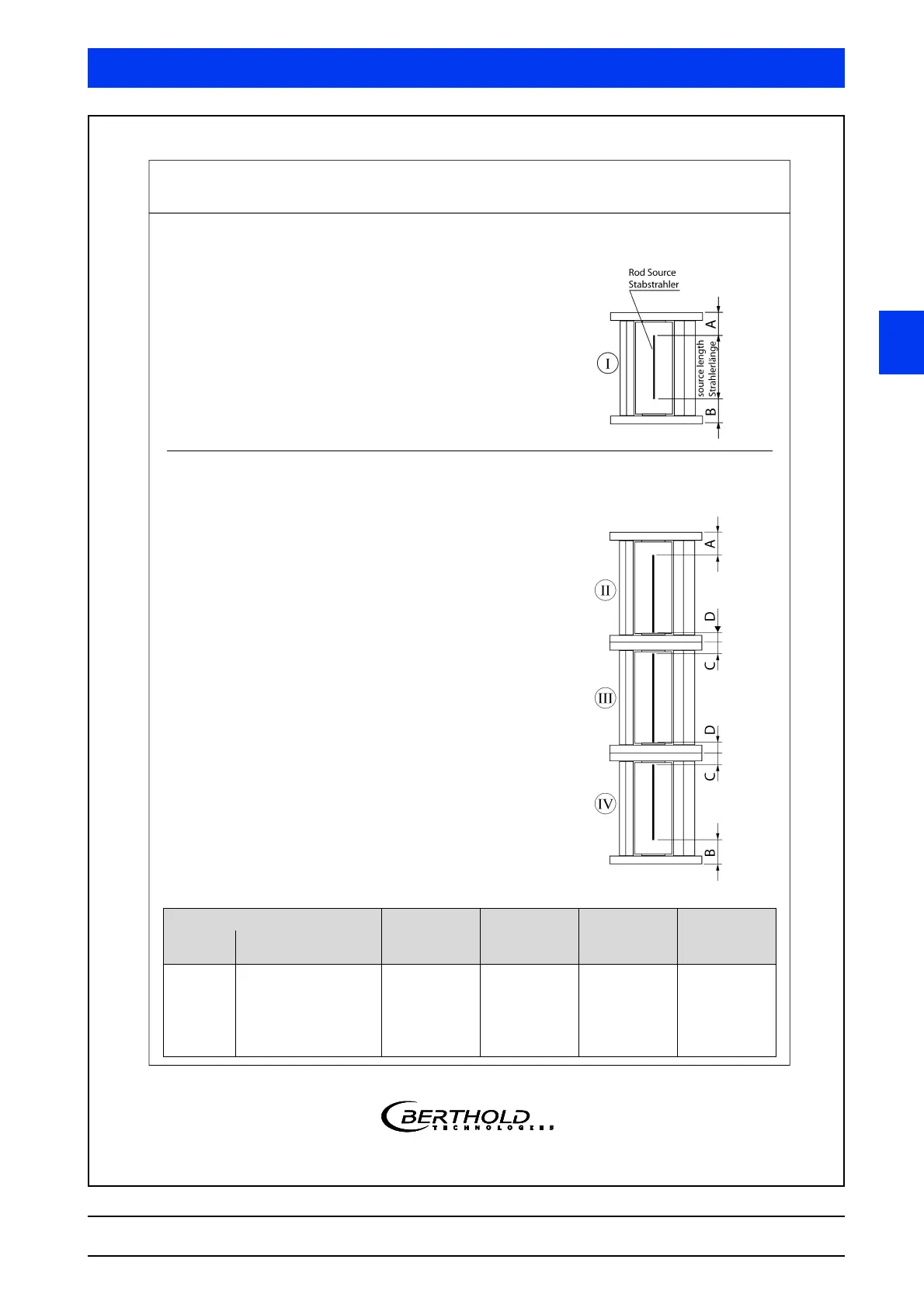

4.2 Single Part Arrangement for Rod Source Shieldings
Einteilige Anordnung von Stabstrahler-Abschirmungen
For single part rod source arrangement only the shielding
with the "arrangement I" is necessary
Eine einteilige Stabstrahler-Anordnung benötigt lediglich
die Abschirmung mit der Montageart I.
In order to establish a continuous source length with a
multiple source arrangement, different types of
shieldings must be used for interconnection. The
different shielding types are mentioned with roman
figures in the drawing.
Damit eine mehrteilige Stabstrahler-Anordnung einen
möglichst durchgängigen Strahler bildet, sind
unterschiedliche Abschirmungen zum Zusammenbau zu
verwenden. Die dazu notwendigen einzelnen
Abschirmungstypen sind im Bild oben mit römischen
Ziffern beschriftet.
2-part arrangement: II + IV
3-part arrangement: II + III + IV
4-part arrangement: II + III + III + IV
etc.
Anordnung mit 2 Abschirmungen: II + VI
Anordnung mit 3 Abschirmungen: II + III + IV
Anordnung mit 4 Abschirmungen: II + III + III + IV
etc.
Shielding / Abschirmung
ABCD
Ø
drawing no.
Zeichnungs-Nr.
80
100
120
150
200
270
21156.000-000
21157.000-000
21158.000-000
21159.000-000
21160.000-000
21161.000-000
78
92
113
132
169
202
78
92
89
106
132
140
18
18
23
21
26
30
24
24
30
32
37
40
4.3 Multipart Arrangement for Rod Source Shieldings
Mehrteilige Anordnung von Stabstrahler-Abschirmungen
