BERTHOLD TECHNOLOGIES LB 480 - 9. Point Source Shielding LB 8030;8040

SENSseries LB 480 Level measurement
BERTHOLD TECHNOLOGIES GmbH & Co. KG
2 – 271
Volume 2 5 Technical Information
2
LB 480
Dimensions in mm
Abmessungen in mm
Type
Typ
BCDFHL
Flange
Flansch
kg
LB 8030-01
370 360 400 305 425 450
ND 125
PN 6
30°
516
LB 8030-02 10°
LB 8040-01
456 460 500 305 567 536
ND 200
PN 6
30°
1014
LB 8040-02 10°
Radiation Angle of the Shielding / Abstrahlwinkel der Abschirmung

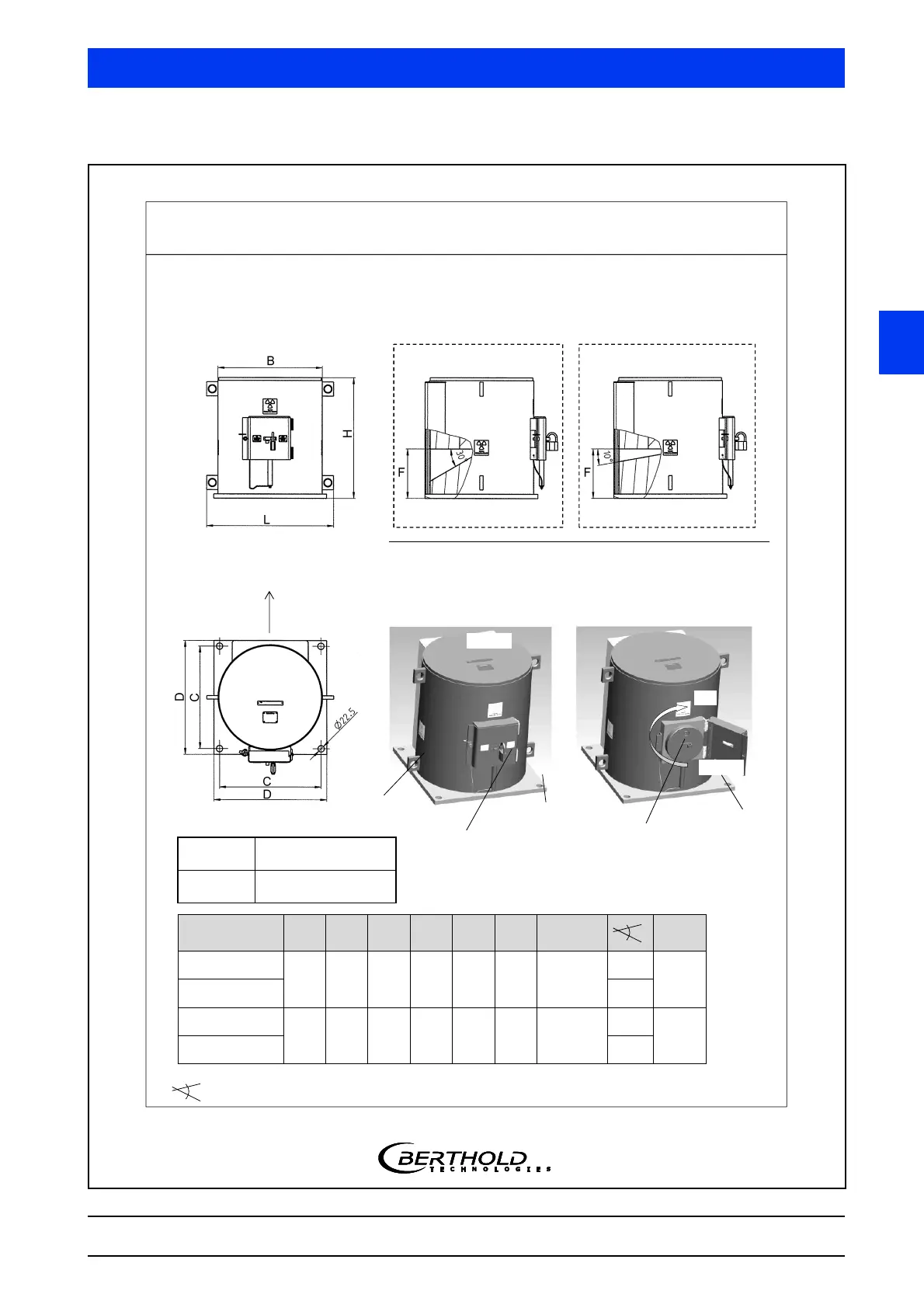

9. Point Source Shielding LB 8030/8040
Punktstrahler-Abschirmbehälter LB 8030/8040
Material Stainless Steel 304
Edelstahl 1.4301
Painting
Lackierung
Polyurethane, yellow
Polyurethan, gelb
30° Version 10° Version
Shutter mechanism
locked
Strahlermechanismus
abgesperrt
Shutter mechanism
accessible
Strahlermechanismus
zugänglich
Pad Lock
Vorhängeschloss
Source Locking
Mechanism
Strahlerverschluss-
mechanismus
Transport Lug
Transportöse
closed
geschlossen
open
offen
Mounting Flange
Montageflansch
Type Plate
Typenschild
Radiation Exit
Strahlenaustritt
Source Position
Strahler Position
