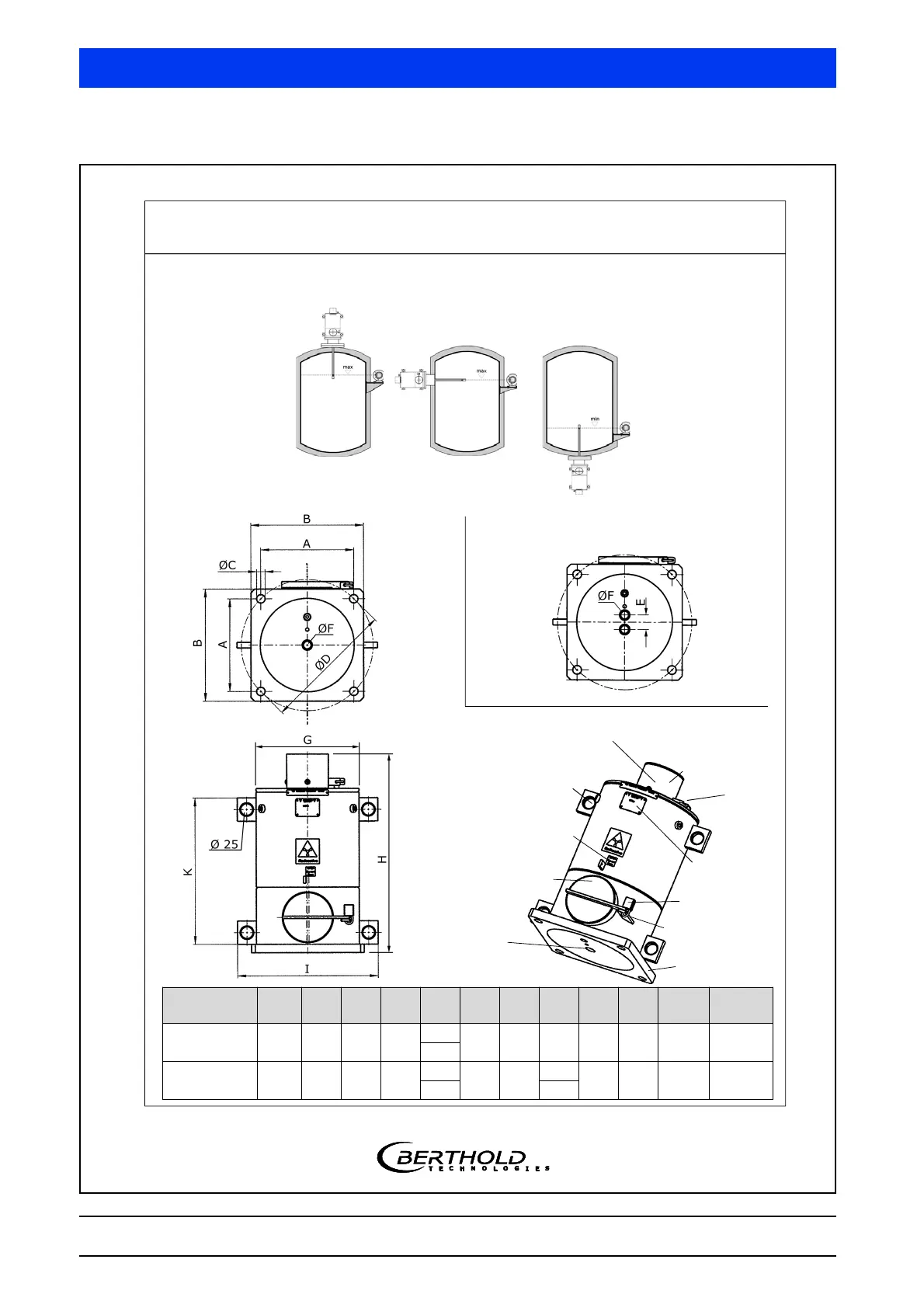

10. Point Source Flange Shielding LB 81xx for Dip Pipe Installations
Punktstrahler-Flansch-Abschirmbehälter LB 81xx für Tauchrohr-Applikationen
Version for 2 Sources LB 81xx-20
Version für 2 Strahler LB 81xx-20
Type
Typ
A B ØC ØD E ØF G H I K kg
Flange
Flansch
LB 8115-01
LB 8115-20
141,5 180 18 200
-
16 159 350 239 237 60 kg
DN 125
PN 6
30
LB 8120-01
LB 8120-20
198 240 18 280
-
16 219
425
300 313 137 kg
DN 200
PN 6
30 429
Type/Typ LB 8115 + LB 8120
Transport Lug
Transportöse
Mounting Flange
Montageflansch
Junction Box for Shaft Core or Steel Cable
Anschlussraum für Wellenseele oder Seil
Padlock
Schloss
Source Locking Mechanism
Verschlussmechanismus
Covering Cap
Deckel
Padlock
Vorhängeschloss
Type Plate
Typenschild
Position open
Position offen
Position closed
Position geschlossen
Source Exit to the
Dip Pipe
Strahlerausgang
zum Tauchrohr
