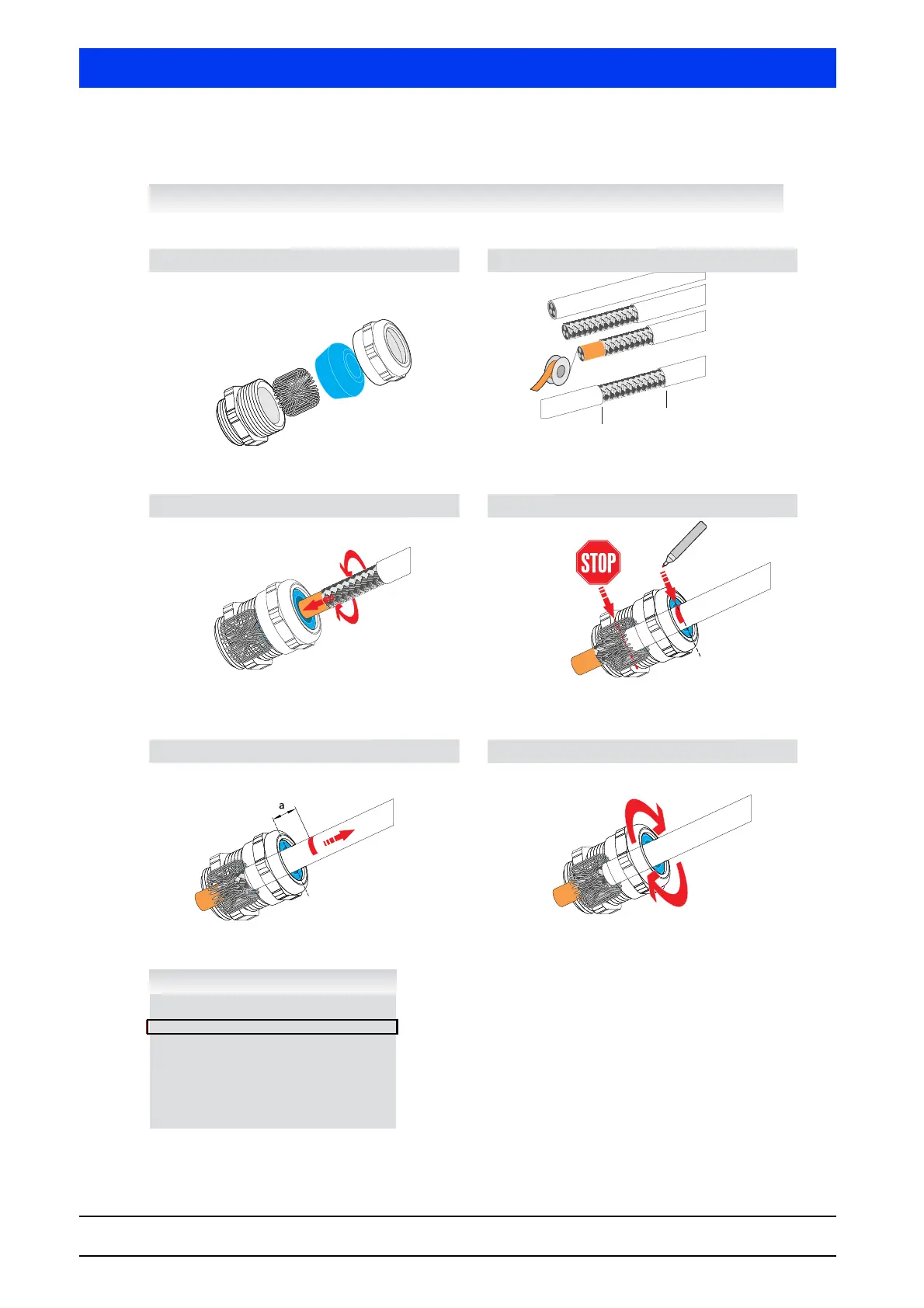

Assembly instructions for ID No. 56091
blueglobe TRI
®
– Montageanleitung
blueglobe TRI
®
– Assembly Instruction
Tabelle
Tab le
Artikel a/mm Nenndrehmoment/Nm
Article a/mm Nominal torque/Nm
bg 212mstri 7 5
bg 216mstri 8 8
bg 220mstri 9 10
bg 225mstri 10 15
bg 232mstri 11 15
bg 240mstri 13 20
bg 250mstri 15 30
bg 263mstri 15 35
bg 275mstri 15 80
bg 285mstri 15 100
Übersicht Bestandteile
Overview components
Doppelnippel (A), Feder (B), Globe-Dichteinsatz (C), Druckschraube (D)
Double nipple (A), spring (B), globe-sealing insert (C), pressure screw (D)
Schritt 1 – Vorbereitung der Montage
Step 1 – Prepare installation
Leitung abmanteln, Geflecht mit Isolierband schützen
Dismantle wire, protect braid
Schritt 2 – Montage
Step 2 – Installation
Kabel mit leichter Drehung einführen
Install cable with slight turn
Schritt 3 – Montage
Step 3 – Installation
Markieren, wenn der Kabelmantel die Feder berührt
Mark when cable sheath touches spring
Schritt 4 – Montage
Step 4 – Installation
Schritt 5 – Montage
Step 5 – Installation
Kabel gemäß Maß a zurückziehen (siehe Tabelle unten)
Withdraw cable acc. size a (see table)
Druckschraube mit Drehmoment festziehen (siehe Tabelle unten)
Fix pressure screw with nominal torque (see table)
©
A
©
B
©
C
©
D
Variante 1
Variant 1
Variante 2
Variant 2
min. a + 5 mm
min. a + 5mm
©
©
