i Le message "Time out" signifie qu'une phase de charge
n'a pas pu être clôturée. Ceci peut indiquer une entrée
erronée des paramètres ou une panne totale de la batte-
rie.
i Il n'est pas nécessaire de déconnecter la batterie du
réseau de bord pendant la charge.
i Lorsque la tension d'une batterie de 24volts est infé-
rieure à 17volts, chacune des deux batteries de 12volts
reliées en série doit être chargée séparément. En-deçà
de 17volts, le BAT 690 ne détecte qu'une batterie de
12volts et n'exécutera donc la charge que pour une
batterie de 12volts.
1. Brancher le BAT 690 à la tension secteur par le biais du
cordon secteur.
2. Relier la pince de charge rouge au pôle plus (+) de la
batterie.
3. Relier la pince de charge noire au pôle moins (‒) de la
batterie.
4. Mettre le BAT 690 en marche avec l'interrupteur Marche/
Arrêt (fig.1, pos.1).
 La LED rouge (fig.1, pos.7) s'allume.
 Après l'affichage de la tension de la batterie (durant
quatre secondes), le menu "Mode de fonctionne-
ment" s'affiche.
i Le menu "Mode de fonctionnement" est uniquement
affiché lorsque la batterie est raccordée.
5. Sélectionner le mode de fonctionnement "Mode de
charge".
6. Appuyer sur
.
 Le menu "Type de batterie" est indiqué.
7. Sélectionner le type de batterie.
Batterie plomb-acide:
UNI = Courbe caractéristique universelle pour les batte-
ries au plomb-acide
NASS = Batterie avec de l'électrolyte liquide (H
2
SO
4
)
AGM = Batterie AGM
GEL = Batterie GEL (électrolyte défini dans le GEL)
EFB = Batteries EFB
Batterie lithium-ions:
LFP = Batterie LiFePO
4
avec BMS
8. Appuyer sur
.
 Le menu "Capacité" est indiqué.
9. Sélectionner la capacité de la batterie raccordée avec
ou
.
10. Appuyer sur .
 La LED verte clignote rapidement (fig.1, pos.8).
 Suite à la détection de la tension minimale, la batterie
est chargée.
Tension minimale à 12V 24V
Batterie plomb-acide 3V 17V
Batterie lithium-ions 9V 18V

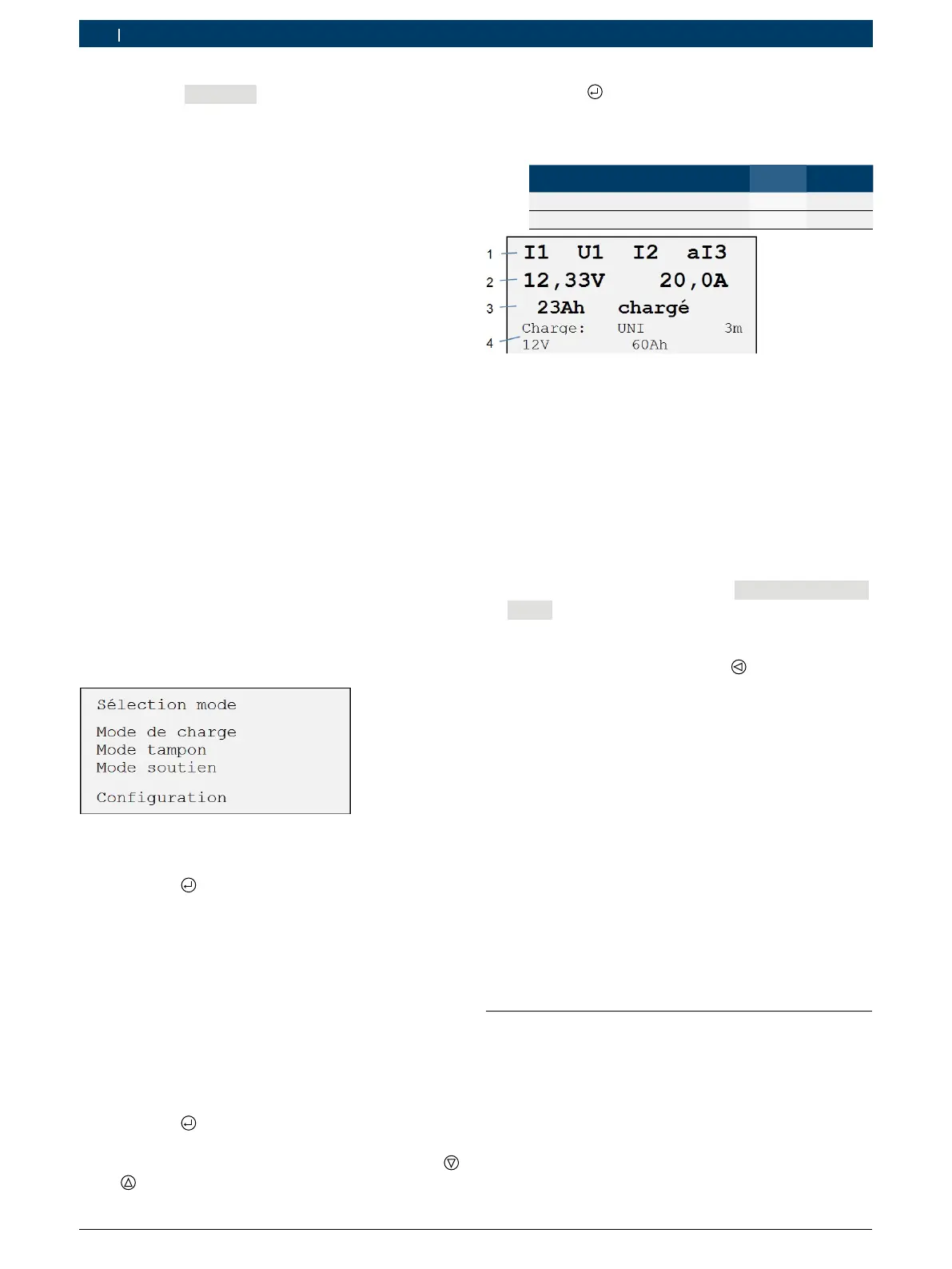

Fig. 5: Charge Standard
1 Progression de la charge (voir la courbe caractéristique de charge
fig.2)
2 Etat de charge actuel de la batterie
3 Courant de charge déjà délivré
4 Indication du mode de fonctionnement, du type de batterie, des
longueurs de câble de charge, de la tension de la batterie et de la
capacité de la batterie
i Si la batterie est intégralement déchargée, le BAT 690
utilise d'abord une charge douce. L'intensité du courant
de charge dépend du réglage de la
capacité de la batterie. Le message
"Charge en dou-
ceur"
s'affiche et les LED verte et jaune clignotent 1 fois
par seconde.
11. Pour arrêter la charge, appuyer sur
ou débrancher les
pinces de charge.
 La LED verte est éteinte.
 Le menu "Mode de fonctionnement" est affiché (uni-
quement lorsque la batterie est raccordée).
i Une charge interrompue doit être redémarrée.
12. Lorsque la charge est terminée, mettre le BAT 690 à
l'arrêt.
13. Retirer les pinces de charge de la batterie.
i Si les batteries sont utilisées pour un fonctionnement
cyclique (fauteuils roulants, balayeuses mécaniques,
etc.), une charge complète doit être effectuée au moins
toutes les trois charges. Ceci permet de conserver le plus
longtemps possible la capacité de la batterie.
5.4 Mode tampon
Dans le mode tampon, le BAT 690 maintient la charge de la
batterie lorsque des consommateurs doivent être alimen-
tés alors que le moteur est coupé. La tension de sortie du
BAT 690 est une tension continue lisse qui convient par
conséquent pour fournir un tampon au réseau de bord avec
la batterie du véhicule.
