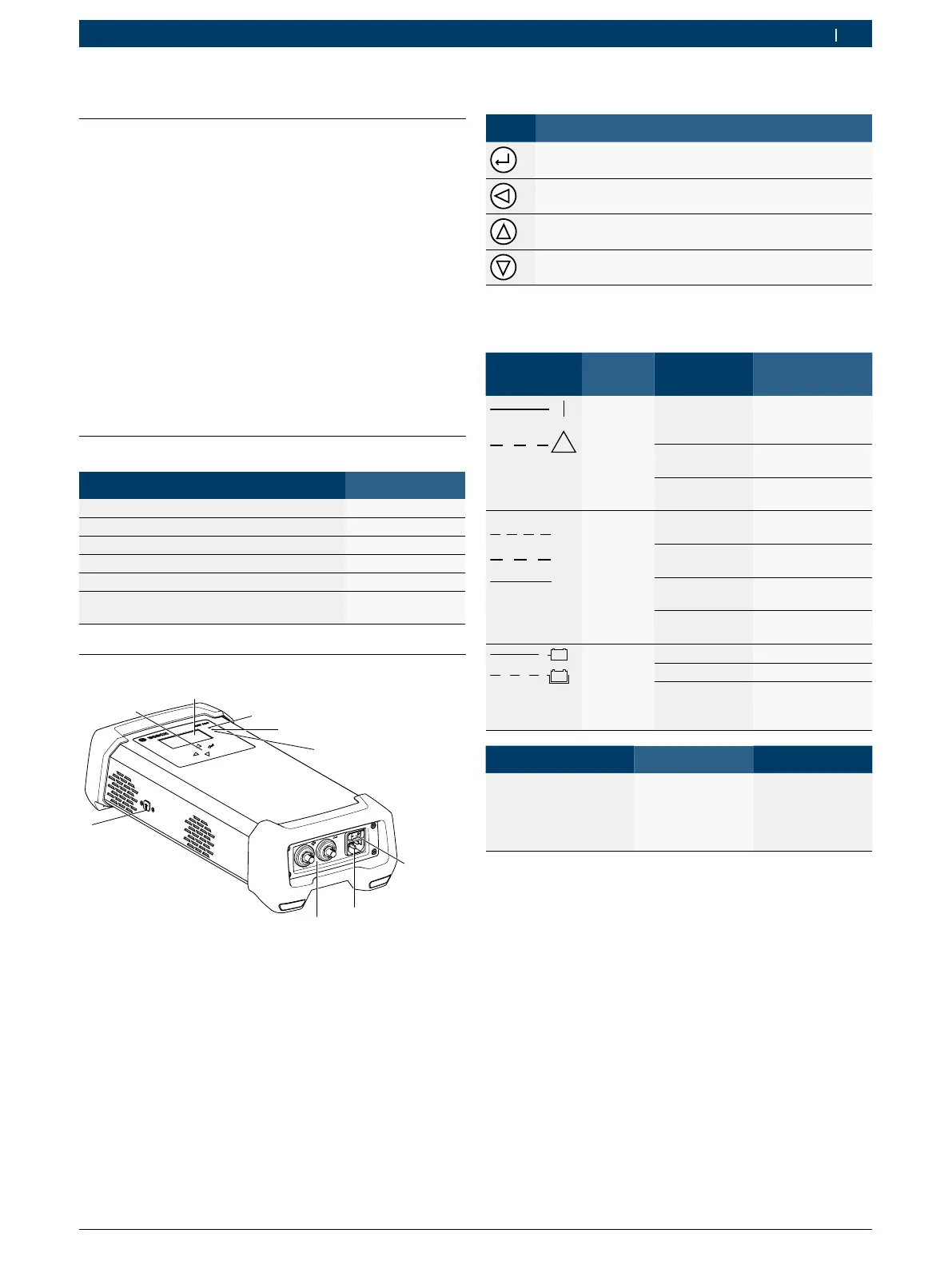

Tootekirjeldus | BAT 690 | 77 et
3. Tootekirjeldus
3.1 Otstarbekohane kasutamine
Võimsa akulaadijaga BAT 690 laetakse igat liiki 12V
ja 24V plii-happeakusid, nt kindla elektrolüüdiga aku-
sid (geeltehnoloogia ja fliis-/AGM-tehnoloogia) ning
liitium-raudfosfaatakusid (LFP = LiFePO
4
) koos aku-
haldussüsteemiga (BMS). Laadida saab nii sõidukisse
paigaldatud akusid kui ka sõidukist eemaldatud akusid.
BAT 690 on kasutatav ka pardavõrgu toetamiseks või
varustamiseks.
BAT 690 ettenähtud kasutuskohad on autotöökojad,
kontrolliasutused, tanklad ja akumüüjad.
i BAT 690 on mõeldud üksnes töökorras plii-happea-
kude ja liitium-raudfosfaatakude laadimiseks, mille
nimipinge on 12 V või 24 V.
3.2 Tarnekomplekt
Nimetus Tellimisnumber
BAT 690 Vt tüübisilti
Toitekaabel 3 m 1 684 461 195
Laadimiskaabel punane/must (3 m; 6 mm
2
) 1 687 011 533
Seinahoidik 1 688 005 254
Kasutusjuhend BAT 690 1 689 989 234
Märkused kasutajale
Akuhooldustooted
1 689 979 946
3.3 Seadme kirjeldus
4510027-08_Ko
1
2
3
4
5
6
7
8
9
Joon. 1: Eestvaade BAT 690
1 Sisse/välja-lüliti
2 Toiteühendus
3 Ühenduspuks punasele (+) / mustale (–) laadimiskaablile
4 USB-ühendus (ainult klienditeenindusele)
5 Valikunupud
6 TFT-ekraan
7 Punane LED: "Toide sees", "Vale poolsus","Rike" või "Ülekoormus"
8 Roheline LED: "Laadimine"
9 Kollane LED: "Abirežiim" ja "Puhverrežiim"
3.3.1 Valikunupud
Nupp Funktsioon
Menüü/töörežiimi aktiveerimine (punane LED põleb)
või menüüs edasi liikumine
Laadimise katkestamine või
menüüs tagasi liikumine
Menüü/töörežiimi valimine või
parameetri muutmine (suurendamine)
Menüü/töörežiimi valimine või
parameetri muutmine (vähendamine)
3.3.2 Oleku-LED-tuled
LED-tule
sümbol
Värvus Olek Funktsioon
!
Punane Põleb BAT 690 on sisse
lülitatud ja aku on
ühendatud
Vilgub Rikked, nt vale
poolsus, lühis
Väljas BAT 690 on välja
lülitatud
IU
I
aIaI
Roheline Vilgub kiiresti Põhilaadimine
pooleli
Vilgub aegla
-
selt
Järellaadimine
pooleli
Põleb Säilituslaadimine
pooleli
Väljas Laadimine pole
aktiivne
v
v
Kollane Põleb Puhverrežiim
Vilgub Abirežiim
Väljas Puhverrežiim või
abirežiim ei ole
aktiivne
Olek Kollane LED Roheline LED
Pehme laadimise
faas süvatühjenenud
plii-happeaku korral või
eellaadimisfaas LFP-
aku korral
Vilgub
(1 sekundi taktis)
Vilgub
(1 sekundi taktis)
