3. Termékleírás
3.1 Rendeltetésszerű használat
A BAT 690 nagyteljesítményű akkumulátortöltő készülék-
kel bármilyen típusú 12V vagy 24V ólom-sav-akkumu-
látorok tölthetők, pl. kötött elektrolitos akkumulátorok
(géltechnológia vagy üvegszálas gyapot/AGM-technoló-
gia) és lítium-vas-foszfát akkumulátorok (LFP = LiFePO
4
)
akkumulátor menedzsment rendszerrel (BMS). Az akku-
mulátorok mind a járműbe beépítve, mind pedig abból
kiszerelt állapotban tölthetők. A BAT 690 a fedélzeti
hálózat támogatásához vagy ellátásához is használható.
A BAT 690 ajánlott alkalmazási területei: autószerelő
műhely, vizsgáló szervezetek, töltőállomás vagy akkumu-
látor-kereskedés.
i A BAT 690 kizárólag kifogástalan állapotban levő
12V vagy 24V névleges feszültségű ólom-sav-ak-
kumulátorok és lítium-vasfoszfát-akkumulátorok
töltésére alkalmas.
3.2 Szállítási terjedelem
Megnevezés Rendelési szám
BAT 690 Lásd típustábla
Hálózati kábel, 3 m 1 684 461 195
Töltőkábel, piros/fekete (3 m; 6 mm
2
) 1 687 011 533
Fali tartó 1 688 005 254
BAT 690 üzemeltetési utasítás 1 689 989 234
Akku-szerviz-termékek
felhasználói tudnivalók
1 689 979 946
3.3 Az eszköz leírása
4510027-08_Ko
1
2
3
4
5
6
7
8
9

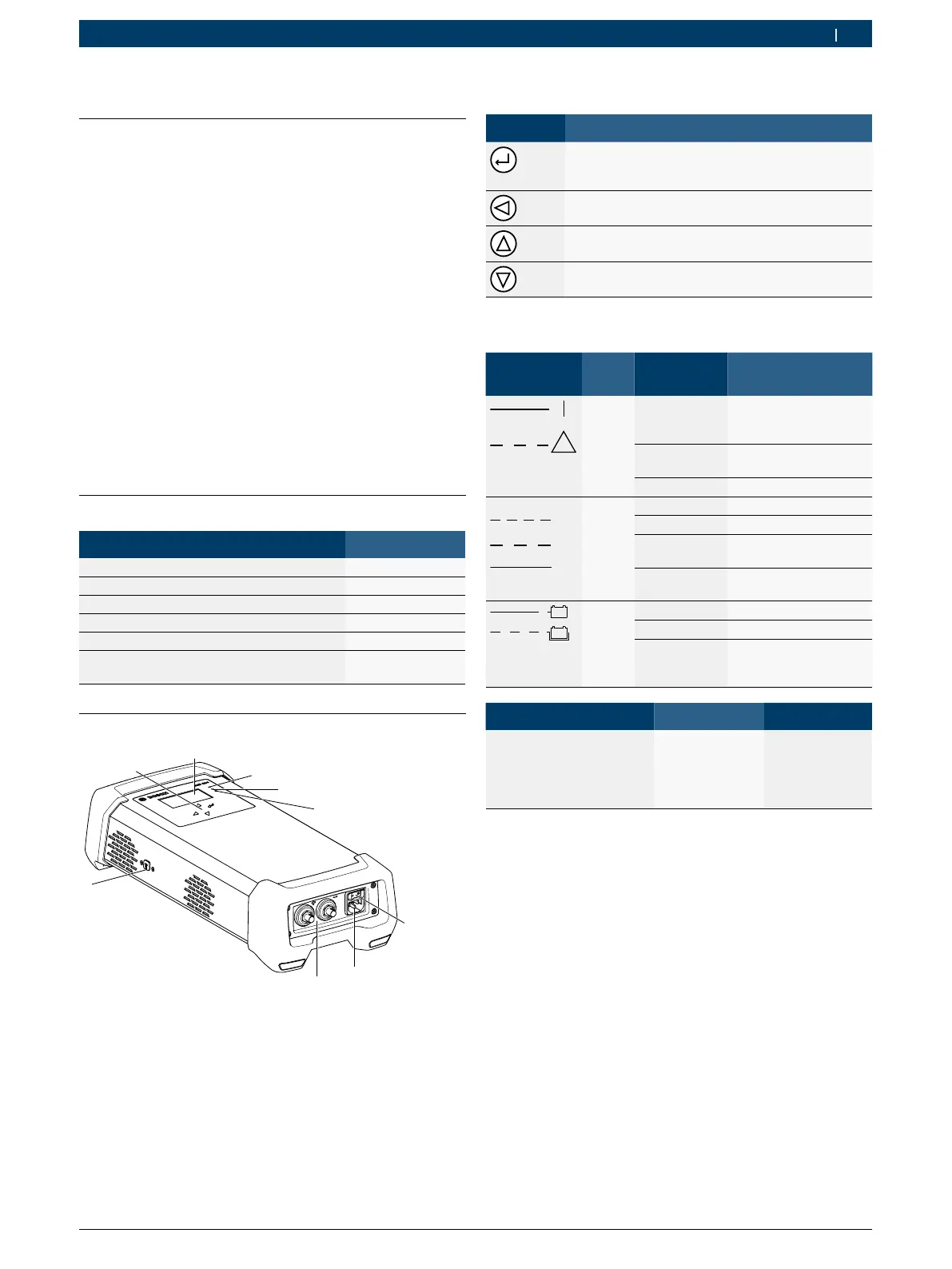

1 ábr.: BAT 690 - elölnézet
1 BE/KI-kapcsoló
2 Hálózati csatlakozó
3 Csatlakozóhüvely a piros (+)/fekete (–) töltőkábelhez
4 USB-aljzat (csak az ügyfélszolgálat részére)
5 Választógombok
6 TFT-kijelző
7 Piros LED a "Feszültség BE", "Helytelen pólus", "Zavar vagy túl
-
terhelés" jelzésére
8 Zöld LED a "Töltés üzemmód" jelzésére
9 Sárga LED a "Segédüzem" és "Szünetmentes üzem" jelzésére
3.3.1 Választógombok
Gomb Funkció
Menü/Üzemmód aktiválás
(piros LED világít) vagy
Egy lépéssel előre a menüben
Töltési folyamat megszakítása vagy
Egy lépéssel vissza a menüben
Menü/üzemmód kiválasztása vagy
Paraméterek módosítása (növelés)
Menü/üzemmód kiválasztása vagy
Paraméterek módosítása (csökkentés)
3.3.2 Állapotjelző LED-ek
LED-szimbó-
lum
Szín Állapot Funkció
!
Piros Világít BAT 690 Bekapcsolva
és akkumulátor csatla
-
koztatva
Villog Zavarok, pl. helytelen
pólus, rövidzárlat
Ki BAT 690 kikapcsolva
IU
I
aIaI
Zöld Gyorsan villog Fő töltés folyamatban
Lassan villog Utótöltés folyamatban
Világít Fenntartó töltés folya
-
matban
Ki Töltési folyamat nem
aktív
v
v
Sárga Világít Szünetmentes üzem
Villog Segédüzem
Ki Szünetmentes üzem
vagy segédüzem nem
aktív
Állapot Sárga LED Zöld LED
Kímélő töltési fázis nagyon
lemerült ólom-sav-akku
-
mulátoroknál vagy előtöl-
tési fázis LFP-akkumuláto-
roknál
Villog
(1 másodperces
ütem)
Villog
(1 másodperces
ütem)
