72 | BAT 690 | Configuraciónes

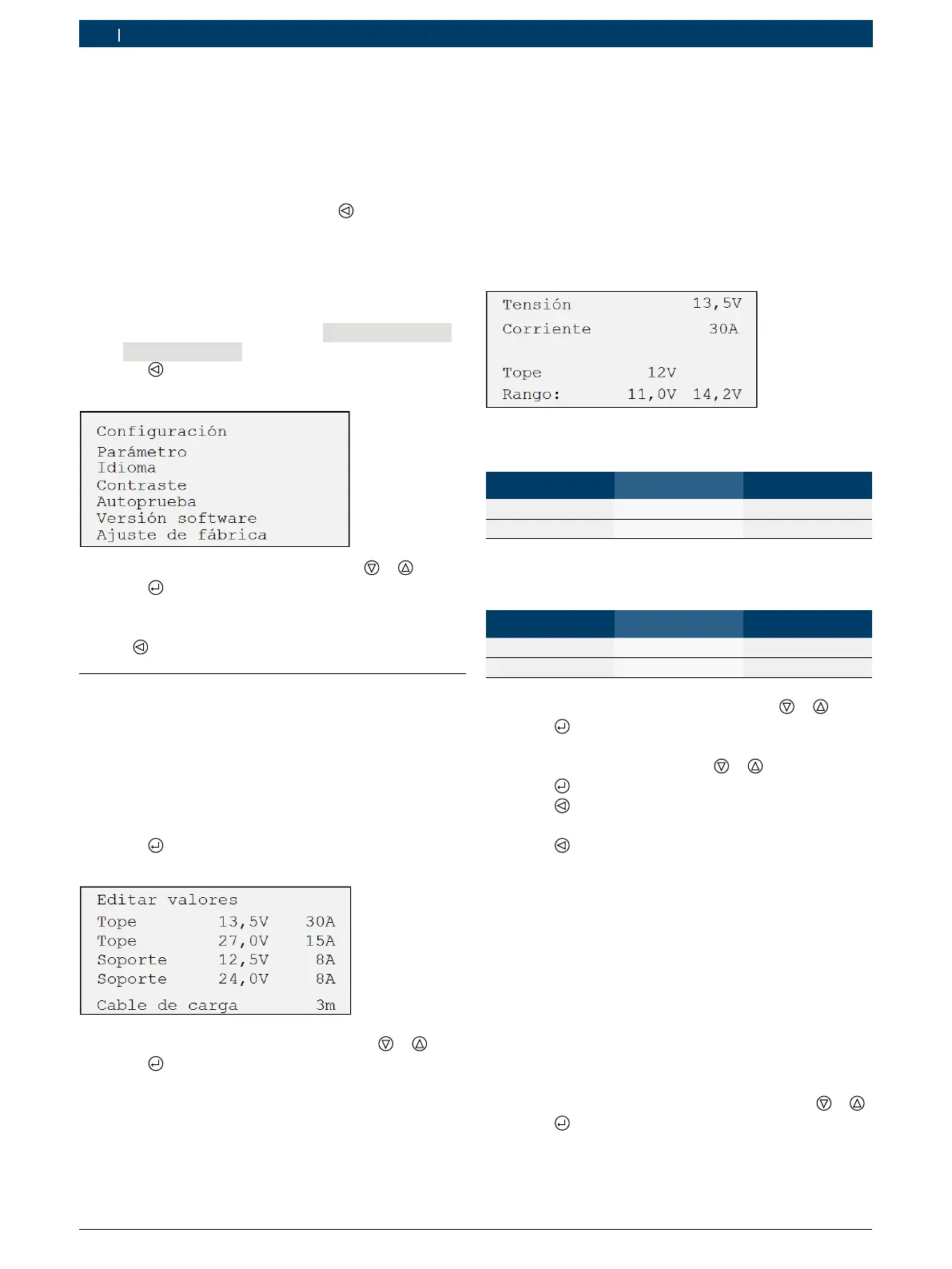

6. Configuración
La batería puede seleccionarse con la batería conec-
tada en el menú "Modo operativo" la configuración
puede activarse con la batería no conectada (indicación
en el indicador LCD
"Ninguna batería conecta-
da
") a través de la tecla de selección .
La siguiente secuencia explica cómo proceder en caso
de batería no conectada:
1. Conectar el BAT 690 (fig.1, pos. 1).
El LED rojo parpadea (fig. 1, pos. 7).
En el indicador LCD aparece
"Ninguna bate-
ría conectada
".
2. Pulsar
.
Se visualiza el menú de configuración.
3. Seleccionar el elemento de menú con o .
4. Pulsar
.
Se abre el elemento de menú seleccionado.
i Con se cierra el menú de configuración.
6.1 Parámetros
En el menú "Parámetros" se pueden seleccionar para
los modos operativos "Servicio de búfer" y "Servicio de
apoyo" parámetros específicos del cliente para baterías
de 12 voltios y de 24 voltios y la longitud del cable de
carga conectado.
1. Seleccionar menú de configuración "Parámetros".
2. Pulsar
.
Se visualiza "Editar valores".
3. Seleccionar el juego de parámetros con o .
4. Pulsar
.
Se visualiza el juego de parámetros.
6.1.1 Parámetros Servicio de búfer/Servicio de apoyo
! Los valores de parámetros falsos (valores demasiado
altos) pueden causar la destrucción de la batería y
del vehículo. En el modo operativo servicio de búfer
con una batería de LFP deben tenerse en cuenta los
datos del fabricante de la batería.
En el juego de parámetros "Servicio de búfer/Servicio
de apoyo" aparece, p.ej. lo siguiente.
Se pueden seleccionar los siguientes parámetros en el
servicio de búfer:
Pila Tensión Corriente
12 voltios 11 V – 14,2 V 3 A - 90 A
24 voltios 22 V – 28,4 V 3 A - 45 A
Se pueden seleccionar los siguientes parámetros en el
servicio de apoyo:
Pila Tensión Corriente
12 voltios 11 V – 14,2 V 3 A - 30 A
24 voltios 22 V – 28,4 V 3 A - 22 A
1. Seleccionar el parámetro (tensión) con o .
2. Pulsar
.
Se activa el siguiente parámetro (corriente).
3. Seleccionar el parámetro con
o .
4. Pulsar
.
5. Pulsar
.
6. Embornar batería.
7. Pulsar
.
Se visualiza la tensión de batería.
8. Seleccionar el modo operativo "Servicio de búfer" o
"Servicio de apoyo".
" El servicio de búfer/servicio de apoyo se ejecuta con
los parámetros seleccionados.
6.1.2 Parámetro Cable de carga
! La longitud del cable de carga conectado debe ele-
girse correctamente, de lo contrario se visualizarán
valores erróneos al cargar la batería.
1. Seleccionar la longitud de cable de carga con
o .
2. Pulsar
.
" En servicio de carga se carga a través de la longitud
de cable de carga elegido.
! ¡No se deben modificar los cables de carga!
