1 689 989 234 2018-06-08| Robert Bosch GmbH
Produkta apraksts | BAT 690 | 157 lv
3. Produkta apraksts
3.1 Noteikumiem atbilstoša izmantošana
Ar jaudīgo akumulatoru lādētāju BAT 690 tiek uzlādēti
jebkura modeļa 12voltu un 24voltu svina-skābes aku-
mulatori, piemēram, akumulatori ar noteiktu elektrolītu
(želejas tehnoloģija vai Vlies/AGM tehnoloģija) un liti-
ja-dzelzs fosfāta akumulatori (LFP = LiFePO
4
) ar akumu-
latora pārvaldības sistēmu (BMS). Akumulatorus varat
uzlādēt automobilī iemontētā stāvoklī, kā arī demontētā
stāvoklī. BAT 690 var izmantot arī borta tīkla atbalstam
vai barošanai.
BAT 690 paredzētās izmantošanas jomas ir automobiļu
darbnīcās, kontroles iestādes, degvielas uzpildes staci-
jas un akumulatoru tirgotavas.
i BAT 690 ir paredzēts tikai nevainojamu svina-skābju
akumulatoru un litija-metāla fosfāta akumulatoru ar
12voltu vai 24voltu nominālo spriegumu uzlādei.
3.2 Piegādes komplektācija
Nosaukums Pasūtījuma nu-
murs
BAT 690 Skatīt datu plāk
-
snīti
Tīkla pieslēguma vads 3m 1 684 461 195
Uzlādes vads sarkans/melns (3m; 6mm
2
) 1 687 011 533
Stiprinājums pie sienas 1 688 005 254
BAT 690 ekspluatācijas instrukcija 1 689 989 234
Norādījumi lietotājam
akumulatora servisa izstrādājumi
1 689 979 946
3.3 Ierīces apraksts
4510027-08_Ko
1
2
3
4
5
6
7
8
9

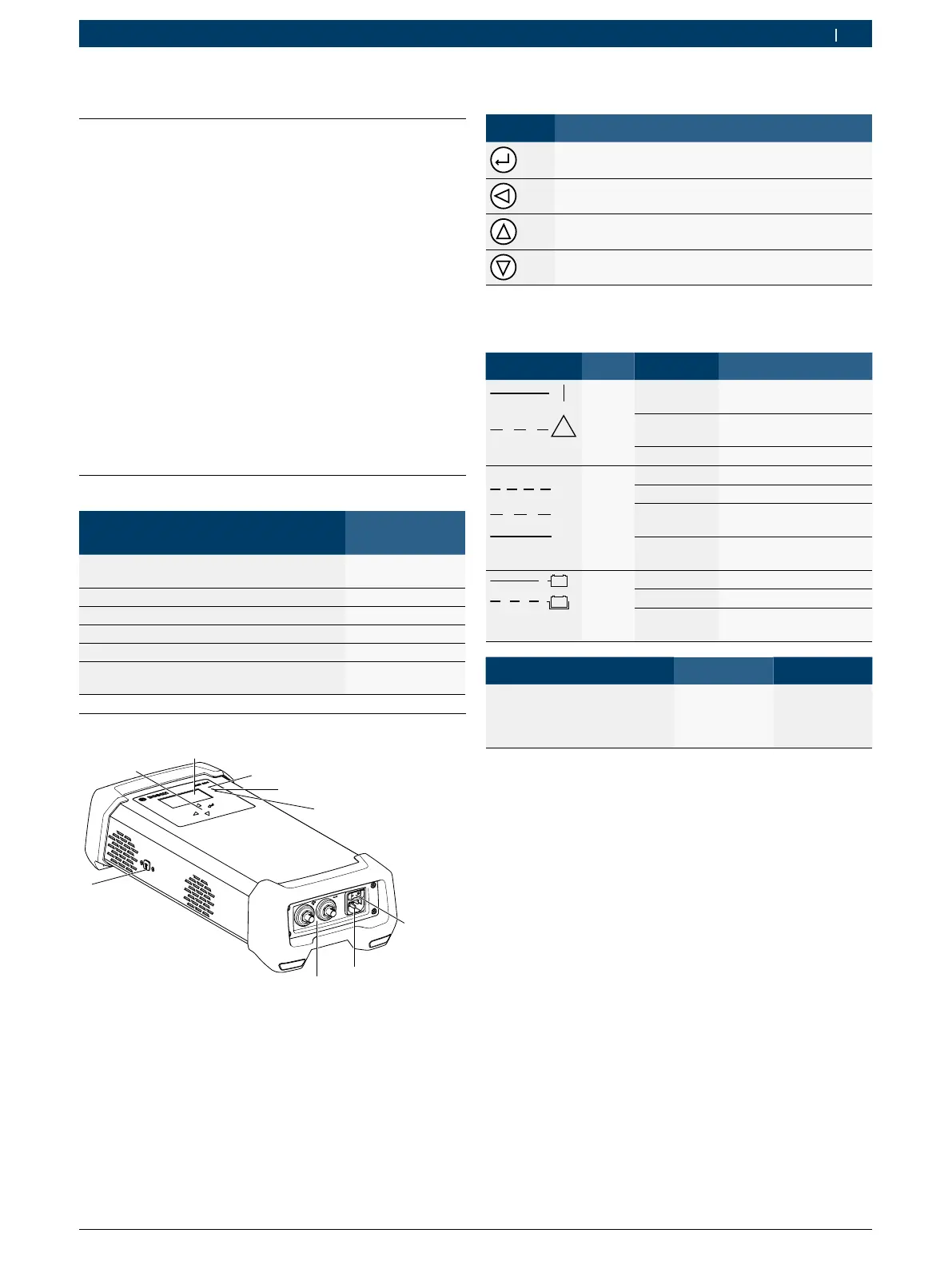

Obr. 1: Skats no priekšas BAT 690
1 Ieslēgšanas/izslēgšanas slēdzis
2 Tīkla pieslēgums
3 Pieslēgvieta sarkanajam (+)/melnajam (–) uzlādes vadam
4 USB pieslēgvieta (tikai klientu dienestam)
5 Izvēles taustiņi
6 TFT ekrāns
7 Sarkanā LED paredzēta "Tīkls ieslēgts", "Nepareizs pols", "Trau
-
cējums vai pārslodze"
8 Zaļa LED paredzēta "Uzlādes režīms"
9 Dzeltena LED paredzēta "Atbalsta režīmam" un "Bufera režīmam"
3.3.1 Izvēles taustiņi
Taustiņš Funkcija
Aktivizējiet izvēlni/režīmu (izgaismota sarkanā LED)
vai Izvēlnes solis tālāk
Pārtraukt uzlādes procesu vai
Izvēlnes solis atpakaļ
Atlasiet izvēlni/režīmu vai
Izmainīt parametrus (palielināt)
Atlasiet izvēlni/režīmu vai
Izmainīt parametrus (samazināt)
3.3.2 Statusa LED
Simbola LED Krāsa Stāvoklis Funkcija
!
Sar-
kans
Izgaismota BAT 690 ieslēgts un aku
-
mulators pieslēgts
Mirgo Traucējumi, piem., ne
-
pareizi poli, īsslēgums
Izsl. BAT 690 izslēgts
IU
I
aIaI
Zaļš Mirgo ātri Notiek galvenā uzlāde
Mirgo lēnām Notiek pēcuzlāde
Izgaismota Notiek uzturēšanas uz
-
lāde
Izsl. Uzlādes process nav ak
-
tīvs
v
v
Dzel-
tens
Izgaismota Bufera režīms
Mirgo Atbalsta režīms
Izsl. Bufera režīms vai atbal
-
sta režīms nav aktīvs
Statuss Dzeltena LED Zaļa LED
Mierīgās uzlādes fāze spēcī
-
gi izlādētam svina-skābes aku-
mulatoriem vai priekšuzlādes
fāze LFP akumulatoriem
Mirgo
(ar 1sekundes
intervālu)
Mirgo
(ar 1sekundes
intervālu)
