3. Produktbeskrivning
3.1 Avsedd användning
Alla typer av 12 Volt eller 24 Volt blysyrabatterier
BAT 690kan laddas med den effektiva batteriladdaren,
t.ex. batterier med angivet elektrolytinnehåll (gelteknik
eller Vlies/AGM-teknik) och lithium-järnfosfatbatterier
(LFP = LiFePO
4
) med Batteri-Management-System
(BMS). Batterierna kan både laddas när de är inmon-
terade i fordonet och när de är borttagna. BAT 690 kan
också användas som stöd eller försörjning för det inter-
na nätet.
Användningsområden för BAT 690 är bilverkstäder, bil-
provningsanläggningar, bensinstationer och affärer som
säljer batterier.
i BAT 690 är uteslutande avsedd för laddning av felfria
blysyrabatterier och lithium-järnfosfatbatterier med
en nominell spänning på 12 V eller 24 V.
3.2 I leveransen ingår
Beteckning Artikelnummer
BAT 690 Se typskylt
Nätanslutningsledning 3 m 1 684 461 195
Laddningskabel röd/svart (3 m; 6 mm
2
) 1 687 011 533
Väggfäste 1 688 005 254
Bruksanvisning BAT 690 1 689 989 234
Användaranvisningar
Batteri-service-produkter
1 689 979 946
3.3 Enhetsbeskrivning
4510027-08_Ko
1
2
3
4
5
6
7
8
9

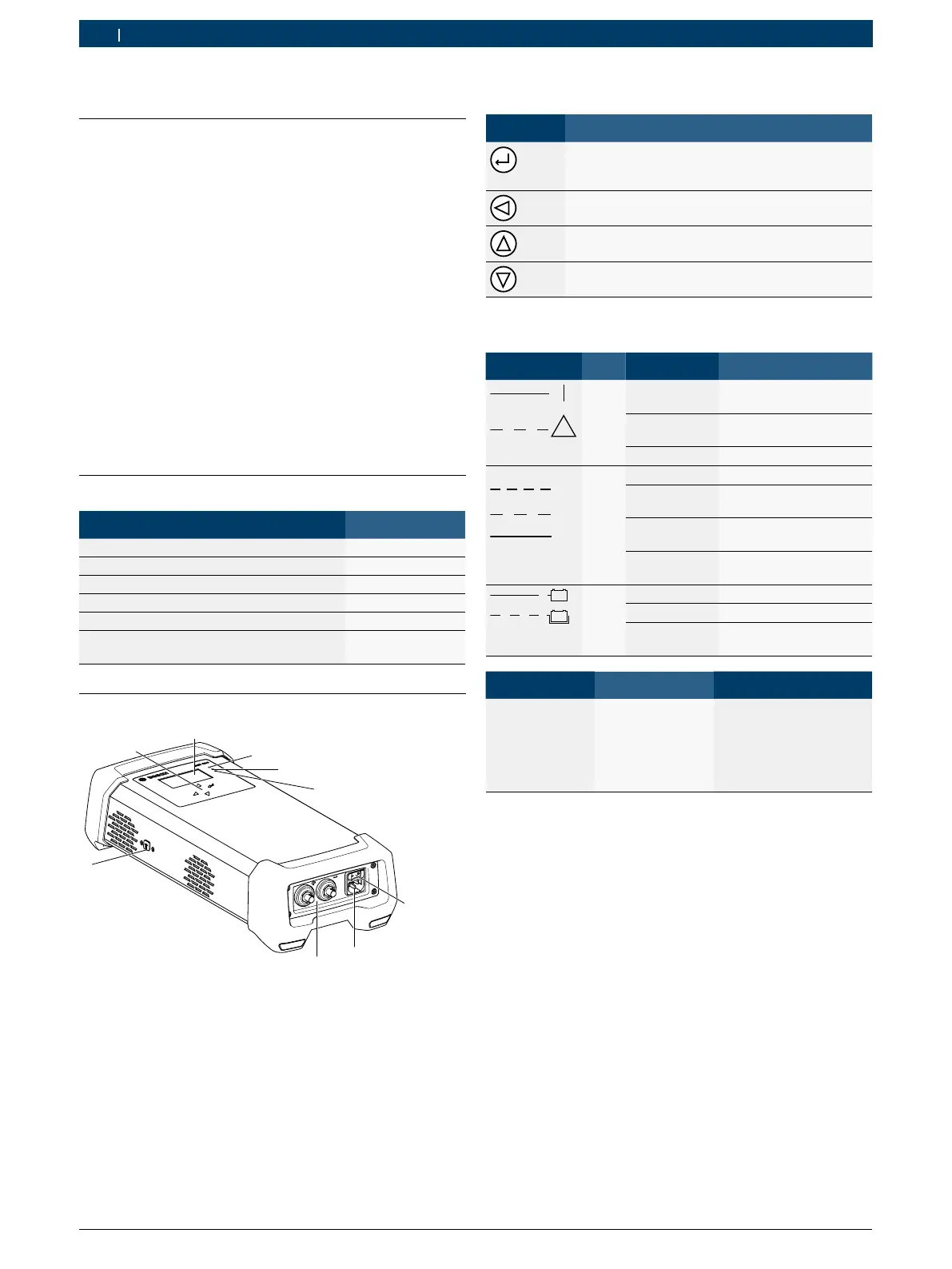

Fig. 1: Vy framifrån BAT 690
1 Strömställare på/av
2 Nätanslutningr
3 Anslutningskontakt för rot (+)/svart (–) laddningskabel
4 USB-anslutning (endast för kundtjänst)
5 Urvalsknappar
6 TFT-Display
7 Röd LED för "nät till", "fel polaritet", "störning eller överbelast
-
ning"
8 Grön LED för "laddning"
9 Gul LED för "stöddrift" och "buffertdrift"
3.3.1 Omkopplarknappar
Knapp Funktion
Aktivera meny/driftsätt
(röd LED lyser) eller
ett menysteg framåt
Avbryta laddningsprocess eller
ett menysteg tillbaka
Välja meny/driftsätt eller
ändra parameter (öka)
Välja meny/driftsätt eller
ändra parameter (minska)
3.3.2 Lysdiodernas status
Symbol LED Färg Status Funktion
!
Röd Lyser BAT 690 på och batteri
anslutet
Blinkar Störningar t.ex. polari
-
tet, kortslutning
Av BAT 690 frånkopplad
IU
I
aIaI
Grön Blinkar snabbt Huvudladdning pågår
Blinkar lång
-
samt
Efterladdning pågår
Lyser Underhållsladdning på
-
går
Av Laddningsprocess ej
aktiv
v
v
Gul Lyser Buffertdrift
blinkar Stöddrift
Av Buffertdrift eller
stöddrift ej aktiv
Status Gul LED Grön LED
Skonande ladd
-
ning för helt ur-
laddade bly-
batterier eller
förladdning för
LFP batterier
blinkar
(1 sekunders in
-
tervall)
Blinkar
(1 sekunders intervall)
