Descrição do produto | BAT 690 | 197 pt
3. Descrição do produto
3.1 Modo de utilização
Com o potente carregador de baterias BAT 690 podem
ser carregadas baterias chumbo-ácidas de 12Volt ou
24Volt de qualquer tipo, por exemplo, baterias com
eletrólitos sólidos (tecnologia em gel ou de não-teci-
dos/tecnologia AGM) e baterias de lítio de fosfato de
ferro (LFP = LiFePO
4
) com sistema de gestão da bateria
(BMS). Você pode carregar as baterias tanto quando es-
tão montadas no veículo quanto quando estão desmonta-
das. BAT 690 também pode ser usado como suporte ou
para a alimentação do sistema elétrico do veículo.
O âmbito de aplicação previsto do BAT 690 abrange as
oficinas, organizações de teste, os postos de abasteci-
mento e o comércio de baterias.
i BAT 690 destinam-se apenas ao carregamento de ba-
terias chumbo-ácidas e baterias de lítio de fosfato de
ferro com uma tensão nominal de 12 Volt ou 24 Volt.
3.2 Âmbito do fornecimento
Designação Nº de referência
BAT 690 Ver placa de tipo
Cabo de ligação à rede 3 m 1 684 461 195
Cabo de carregamento vermelho/preto
(3 m; 6 mm
2
)
1 687 011 533
Suporte de fixação à parede 1 688 005 254
Manual de instruções BAT 690 1 689 989 234
Instruções de utilização
de produtos do serviço de baterias
1 689 979 946
3.3 Descrição do aparelho
4510027-08_Ko
1
2
3
4
5
6
7
8
9

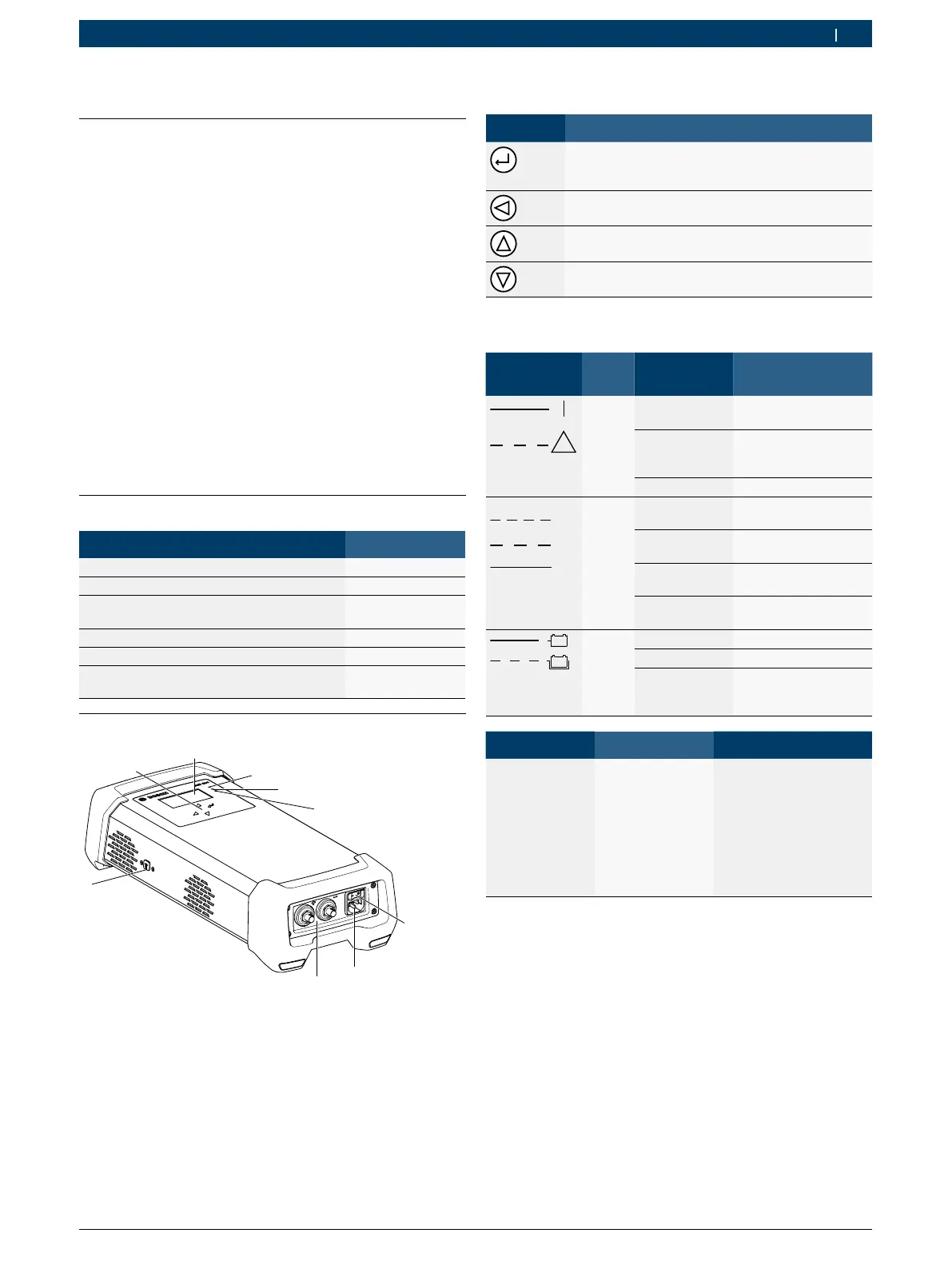

Fig. 1: Vista de frente do BAT 690
1 Interruptor liga/desliga
2 Conexão com a rede
3 Tomada de ligação para cabo de carregamento vermelho (+)/
preto (–)
4 Conexão USB (só para a assistência técnica)
5 Teclas de seleção
6 Tela LCD
7 LED vermelho para "rede ligada", "polaridade invertida", "falha
ou sobrecarga"
8 LED verde para "Modo de carregamento"
9 LED amarelo para "operação de suporte" e "operação buffer"
3.3.1 Teclas de seleção
Tecla Função
Ativar Menu/Modo de funcionamento
(LED vermelho acende) ou
Passo de menu seguinte
Interromper o processo de carregamento ou
Passo de menu anterior
Selecionar Menu/Modo de funcionamento ou
Alterar parâmetros (aumentar)
Selecionar Menu/Modo de funcionamento ou
Alterar parâmetros (reduzir)
3.3.2 Status dos LEDs
Símbolo do
LED
Cor Estado Função
!
Verme-
lho
Aceso BAT 690 ligado e ba
-
teria conectada
Pisca Falhas, por exemplo,
polaridade invertida,
curto-circuito
Desligado BAT 690 desligado
IU
I
aIaI
Verde Pisca rapida
-
mente
Carregamento princi
-
pal em curso
Pisca lenta
-
mente
Recarregamento em
curso
Aceso Carga de manutenção
em curso
Desligado Processo de carrega
-
mento não ativo
v
v
Ama-
relo
Aceso Operação buffer
Pisca Operação de suporte
Desligado Operação buffer ou
operação de suporte
não ativa
Status LED amarelo LED verde
Fase de carre
-
gamento sua-
ve para baterias
chumbo-ácidas
totalmente des
-
carregadas ou
fase de pré-car
-
regamento para
baterias LFP
Pisca
(ciclo de 1 segun
-
do)
Pisca
(ciclo de 1 segundo)
