Bosch BAT 690 - 3 Description du Produit; Utilisation Conforme; Contenu de la Livraison; Description de Lappareil

1 689 989 234 2018-06-08| Robert Bosch GmbH
Description du produit | BAT 690 | 97 fr
3. Description du produit
3.1 Utilisation conforme
Le chargeur de batterie BAT 690 haute performance
permet de charger tous les types de batteries plomb-
acide de 12volts ou 24volts, par ex. des batteries avec
un électrolyte précis (technologie Gel ou non-tissé/
AGM) et des batteries au lithium phosphate de fer
(LPF=LiFePO
4
) avec un système appelé Batterie-Ma-
nagement-System (BMS). Il est possible de charger les
batteries du véhicule à l'état monté ou démonté. Le
BAT 690 peut également être utilisé en tant que sup-
port ou dispositif d'alimentation du réseau de bord.
Les domaines d'utilisation prévus du BAT 690 sont les ga-
rages automobiles, les organisations de contrôle technique,
les stations-services et les points de vente de batteries.
i Le BAT 690 est uniquement destiné à la charge de
batteries plomb-acide et de batteries au lithium
phosphate de fer en parfait état et présentant une
tension nominale de 12volts ou 24volts.
3.2 Contenu de la livraison
Désignation Référence
BAT 690 Voir plaque signa
-
létique
Câble secteur 3m 1 684 461 195
Câble de charge rouge/noir (3m; 6mm
2
) 1 687 011 533
Fixation murale 1 688 005 254
Mode d'emploi BAT 690 1 689 989 234
Consignes d'utilisation
Produits de service de batteries
1 689 979 946
3.3 Description de l'appareil
4510027-08_Ko
1
2
3
4
5
6
7
8
9

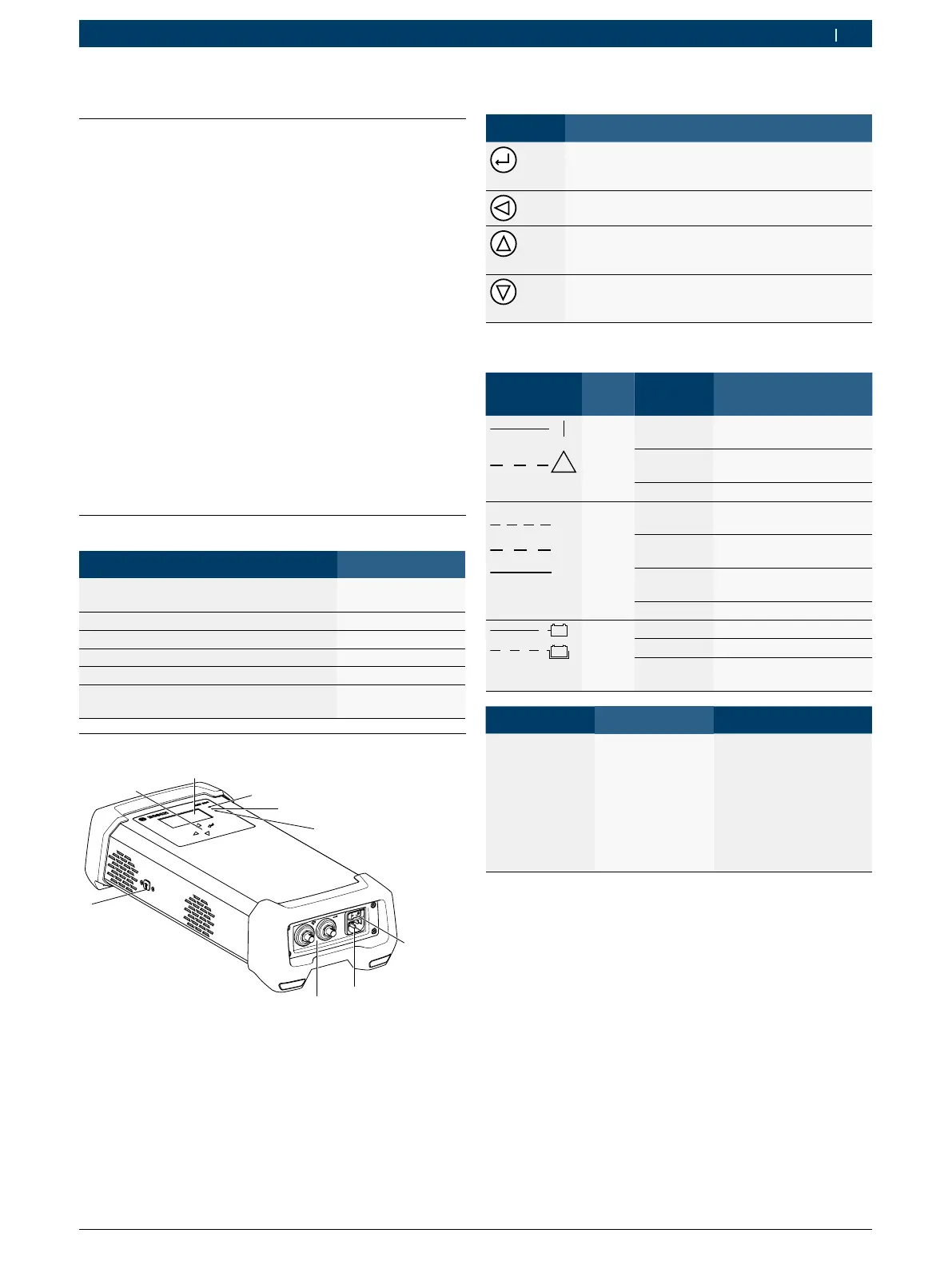

Fig. 1: Vue avant du BAT 690
1 Interrupteur Marche/Arrêt
2 Branchement secteur
3 Prise pour câble de charge rouge (+)/noir (–)
4 Port USB (réservé au SAV)
5 Touches de sélection
6 Ecran TFT
7 LED rouge indiquant "Secteur activé", "Pôles inversés", "Défaut
ou surcharge"
8 LED verte pour "Mode de charge"
9 LED jaune indiquant "Mode assistance" et "Mode tampon"
3.3.1 Touches de sélection
Touche Fonction
Activer un menu/mode de fonctionnement
(la LED rouge est allumée) ou
Etape suivante
Interrompre la charge ou
Etape précédente
Sélectionner un menu/mode de fonctionnement
ou
Modifier un paramètre (augmenter)
Sélectionner un menu/mode de fonctionnement
ou
Modifier un paramètre (diminuer)
3.3.2 LED d'état
Symbole LED Cou-
leur
Etat Fonction
!
Rouge Allumée Le BAT 690 est activé et
la batterie raccordée
Clignote Défauts, par ex. pôles in
-
versés, court-circuit
Eteint Le BAT 690 est à l'arrêt
IU
I
aIaI
Vert Clignote ra
-
pidement
Charge principale en
cours
Clignote
lentement
Post-charge en cours
Allumée Charge de maintien en
cours
Eteint Charge inactive
v
v
Jaune Allumée Mode tampon
Clignote Mode assistance
Eteint Mode tampon ou mode
assistance non actif
Etat LED jaune LED verte
Phase de charge
douce pour
des batteries
plomb-acide in
-
tégralement dé-
char´gees ou
phase de pré-
charge pour des
batteries LFP
Clignote
(toutes les se
-
condes)
Clignote
(toutes les secondes)
