¶ Не зареждайте акумулатори с литиево-железен фос-
фат (LFP = LiFePO
4
) без система за управление на
акумулатори (BMS).
¶ По време на процеса на зареждане, също и на
дълбоко разредени акумулатори, изключете всички
консуматори в автомобила.
¶ Преди BAT 690 да бъде свързано с електрическата
мрежа, трябва да поставите превключвателя Вкл./
Изкл. на "0" (AUS).
¶ При зареждане на автомобилни акумулатори в мон-
тирано състояние свържете черния кабел за зареж-
дане (‒), далече от акумулатора и бензинопровода
към каросерията.
¶ ИзключетеBAT 690 преди разединяване на щипките
за зареждане.
¶ По време на процеса на зареждане никога не разе-
динявайте щипките за зареждане.
¶ Не разединявайте акумулатора от бордовата мрежа,
докато протича процесът на зареждане.
¶ Никога не свързвайте накъсо щипките за зареждане.
i При грешна полярност и свързване накъсо на кле-
мите зареждащото напрежение остава изключено
и се появява съобщение за неизправност.
5.2 Включване
1. СвържетеBAT 690 чрез захранващия кабел към
електрическата мрежа.
2. ВключетеBAT 690 чрез превключвателя вкл./изкл.
(фиг. 1, поз. 1).
 Червеният светодиод (фиг. 1, поз. 7) свети, ко-
гато акумулаторът е свързан и мига, когато аку-
мулаторът не е свързан.
i След първото включване или връщането към
заводските настройки автоматично се появява
менюто "Езикова настройка".
i След включването на BAT 690 при свързан акуму-
латор се показва напрежението, когато акумулато-
рът не е свързан се появява съобщението "няма
свързан акумулатор".
i BAT 690 автоматично разпознава, дали е свързан
12-волтов акумулатор или 24-волтов акумулатор
(последователно свързване на два 12-волтови
акумулатора).
Минимално напрежение за режим на работа 12V 24V
Няма режим на работа
(напр. след включването)
3V 17V
Зареждане 3V 17V
Зареждане (LFP) 9V 18V
Подпори 3V 17V
Буфери 9V 18V
Табл. 1: Разпознаване на акумулатор
5.3 Режим на зареждане
Характеристики на зареждането
В зависимост от типа акумулаторBAT 690 има различни
характеристики на зареждане и параметри на зарежда-
не. На следната фигура е показан примерно принципът
на характеристиката на зареждане на акумулатор.
t
U
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3

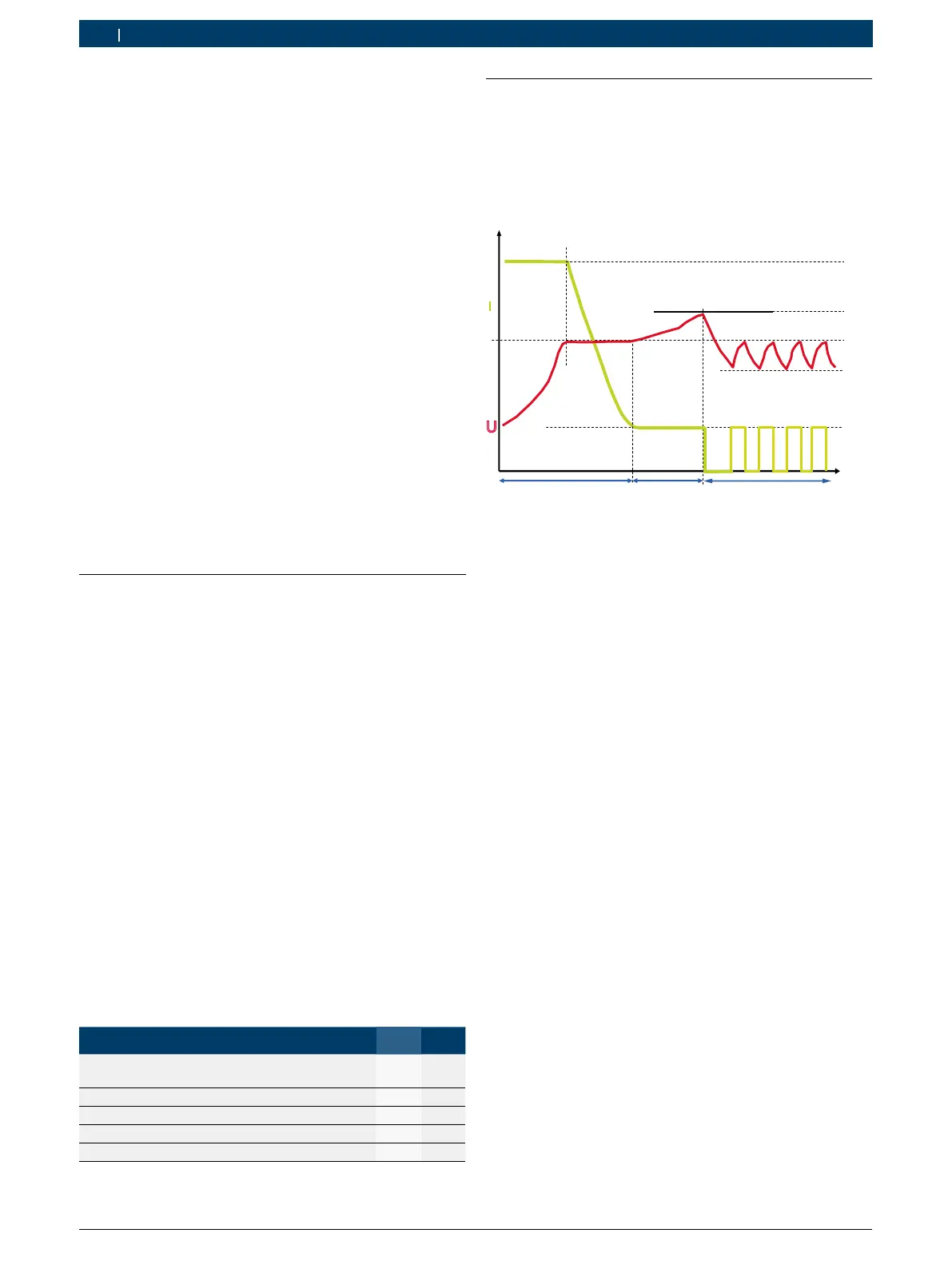

Фиг. 4: Характеристика на зареждане
Стойности на характеристиката за акумулатор тип UNI
I
1
= 20 % от настроения капацитет на акумулатора
I
2
= 2 % от настроения капацитет на акумулатора
U
1
= 14,0 V (12 V) / 28,0 V (24 V)
U
2
= 14,2 V – 14,8 V (12 V) / 28,4 V – 29,6 V (24 V)
U
3
= 13,5 V / 27 V
Фаза 1 (t1): Основно зареждане, зеленият светоди-
од мига бързо
Токът на зареждане I
1
е около 20% от настроения
капацитет на акумулатора (при LFP батерии 60 %).
Ако акумулаторът е достигнал напрежение на зареж-
дане U
1
, зареждащият ток I
1
започва да спада. Сега са
достигнати около 65 % от капацитета на акумулатора.
Акумулаторът може да се използва като стартов акуму-
латор. Фаза1 е завършена, когато токът на зареждане
I
1
е с около 2% под капацитета на акумулатора. Тогава
акумулаторът е зареден почти до 97 %.
Фаза 2 (t2): Допълнително зареждане, зеленият
светодиод мига бавно
Токът на зареждане I
2
е около 2 % от настроения капаци-
тет на акумулатора. Напрежението на зареждане се огра-
ничава до U
2
.
Фаза 3 (t3): Поддържащо зареждане, зеленият све-
тодиод свети
Зареждащият ток се активира винаги, когато напреже-
нието на акумулатора е по-малко от U
3
. Зареждащият
ток остава активен, докато отново се достигне напре-
жението на зареждане U
1
.
