Bosch BAT 690 - Puskuritoiminto; Tukikäyttö

1 689 989 234 2018-06-08| Robert Bosch GmbH
Käyttö | BAT 690 | 91 fi
5.4 Puskuritoiminto
Puskuritoiminnolla BAT 690 ylläpitää akun lataustilan,
kun auton sähkölaitteisiin on syötettävä virtaa moottorin
ollessa sammutettuna. BAT 690-ulostulojännite on ta-
saista, joten se soveltuu varavirran antamiseen ajoneu-
von sähköjärjestelmään (joko akulla tai ilman akkua).
! Puskurikäytössä LFP-akulla on huomioitava paramet-
rien syötön yhteydessä akun valmistajan tiedot (ks.
kapp. 6.1.1).
1. Liitä BAT 690 verkkoliitäntäjohdon avulla jänniteverk-
koon.
2. Liitä punaiset latauspihdit akun plusnapaan (+).
3. Liitä mustat latauspihdit akun miinusnapaan (‒).
4. Kytke BAT 690 päälle ON-/OFF-kytkimellä (kuva 1,
osa 1).
 Punainen LED (kuva 1, osa 7) syttyy.
 Akun jännitteen näytön jälkeen (kestää neljä se-
kuntia) näytetään valikko "Käyttötapa".
5. Valitse käyttötapa "Puskurikäyttö" painikkeella
tai
painikkeella
.
6. Paina
.
 Keltainen LED palaa (kuva 1, osa 9).
 Akku puskuroidaan akun jännitteen (vähintään 9V
12V-akussa ja 18V 24V-akussa) tunnistamisen jäl-
keen.

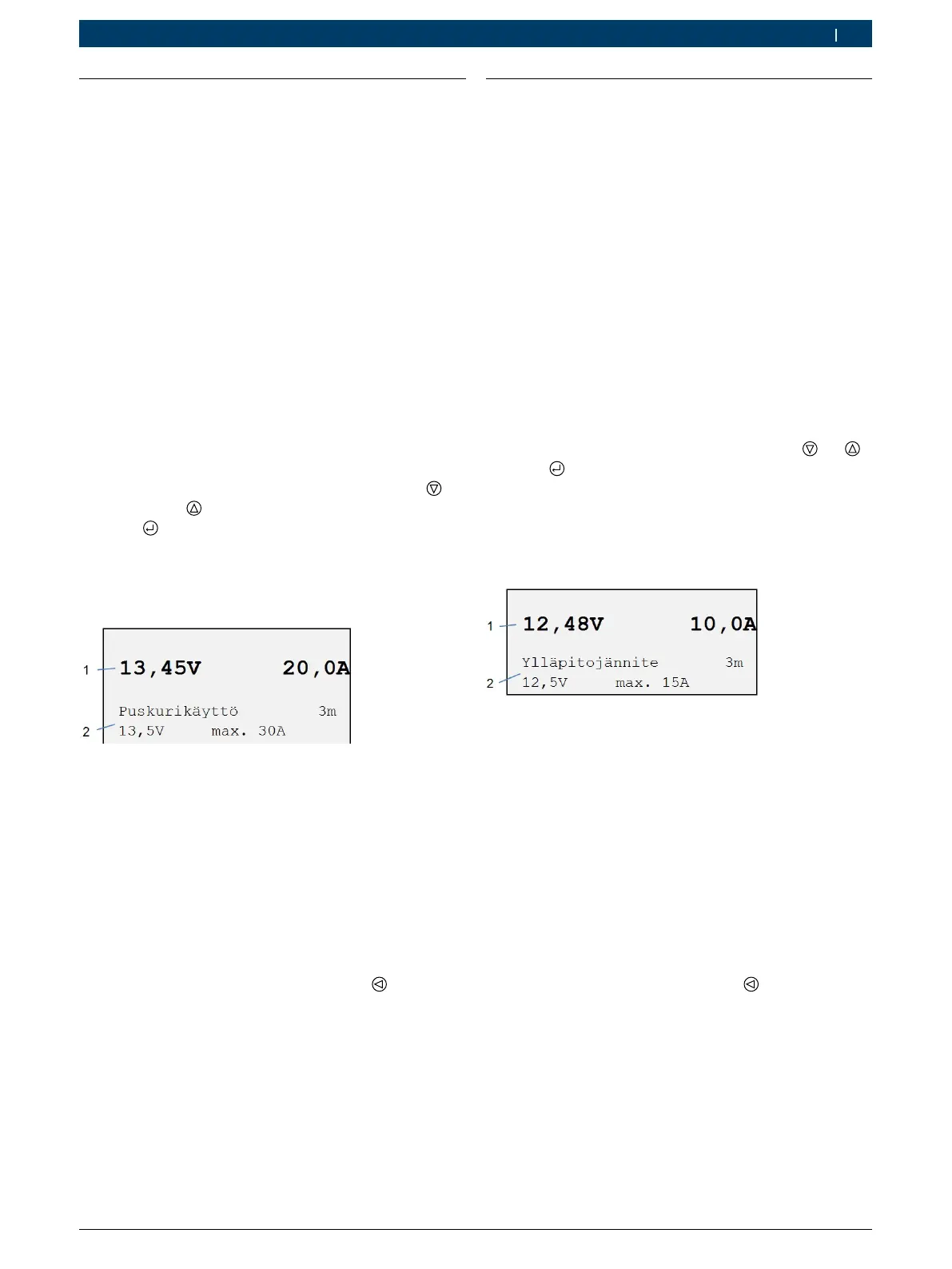

Kuva 6: Puskuritoiminto
1 Jännitteen ja virran todelliset arvot
2 Tietoa käyttötilasta, latausjohdon pituudesta ja valituista para
-
metriasetuksista
! Kun latauspihdit kytketään irti akusta, puskuritoimin-
to päättyy.
i Parametriasetukset valitaan valikosta "Kokoonpano
>> parametrit" (ks. kapp.6.1).
7. Puskuritoiminto päätetään painikkeella
.
 Keltainen LED sammuu.
 Valikko "Käyttötapa" näytetään.
8. Kun puskuritoiminto on päätetty, kytke BAT 690 pois
päältä.
9. Irrota latauspihdit akusta.
5.5 Tukikäyttö
Tukikäytössä BAT 690 voi syöttää ajoneuvon sähkölait-
teille virtaa akun sijasta. Tukikäyttöä tarvitaan esim.
silloin, kun ajoneuvoon vaihdetaan toinen akku, jotta
ajoneuvon sähkölaitteet saavat virtaa keskeytyksettä.
BAT 690-ulostulojännite on tasaista, joten se soveltuu
tukemaan ajoneuvon sähköjärjestelmää myös ilman ajo-
neuvon akkua.
1. Liitä BAT 690 verkkoliitäntäjohdon avulla jänniteverk-
koon.
2. Liitä punaiset latauspihdit akun plusnapaan (+).
3. Liitä mustat latauspihdit akun miinusnapaan (‒).
4. Kytke BAT 690 päälle ON-/OFF-kytkimellä (kuva 1,
osa 1).
 Punainen LED (kuva 1, osa 7) syttyy.
 Akun jännitteen näytön jälkeen (kestää neljä sekun-
tia) näytetään valikko "Käyttötapa".
5. Valitse käyttötila "Tukikäyttö" painikkeella
tai .
6. Paina
.
 Keltainen LED vilkkuu (kuva 1, osa 9).
 Ajoneuvon jännitettä tuetaan akun jännitteen (vä-
hintään 3V 12V-akussa ja 17V 24V-akussa) tun-
nistamisen jälkeen.
 Ajoneuvon akku voidaan nyt vaihtaa.
Kuva 7: Tukikäyttö
1 Jännitteen ja virran todelliset arvot
2 Tietoa käyttötilasta, latausjohdon pituudesta ja valituista para
-
metriasetuksista
! Tässä käyttötavassa jännite jää latauspihteihin myös
sen jälkeen, kun latauspihdit on irrotettu tai akku pois-
tettu. On tärkeää, että, kun akku asennetaan uudes-
taan, että napaisuus on oikein, muutoin BAT 690 voi
vaurioitua.
i Parametrien asetukset valitaan valikosta "KOKOONPA-
NO >> PARAMETRIT" (ks. kapp. 6.1).
7. Tukikäyttö lopetetaan valitsemalla
.
 Keltainen LED sammuu.
 Valikko "Käyttötavat" näytetään.
8. Tukikäytön päätyttyä kytke BAT 690 pois päältä.
9. Irrota latauspihdit akusta.
