88 | BAT 690 | Ensimmäinen käyttöönottofi
1. Aina alustan mukaan kiinnitä seinäpidike pitävästi.
2. BAT 690 ripustetaan seinäpidikkeeseen.
i Laitteen BAT 690 jalkaa pitää aina ripustaa ylös ja
alas seinäpidikkeeseen. Latausjohdot ja verkkolii-
täntäjohdot voidaan ripustaa seinäpidikkeeseen (ks.
kuva 2).
5. Käyttö
5.1 Mitä sinun tulee huomioida
Vaara – Viallisia akkuja varattaessa ilmaan
pääsee syttymisherkkiä kaasuja!
Kaasun räjähtäessä seurauksena on vakavia
vammoja tai kuolema.
¶ Tulta, avovaloa ja kipinöintiä on vältettävä.
1. BAT 690-laturia ei saa kytkeä pois päältä
eikä latauspihtejä saa irrottaa.
2. Huonetila on heti tuuletettava kunnolla.
3. Kun tila on tuuletettu, katkaise virta
BAT 690-laturista.
5.1.1 Sijoituspaikka
¶ Aseta BAT 690 kiinteälle alustalle tai ripusta se sei-
nään kiinnitettyyn kiinnikkeeseen.
¶ Alustan on oltava riittävän tukeva. Sekä BAT 690-la-
turin sekä ladattavan akun paino on otettava huo-
mioon.
¶ Huomaa vähimmäisetäisyys BAT 690 akkuun 0,5m ja
pidä siitä kiinni.
¶ BAT 690 on suojattava kosteudelta.
¶ BAT 690-laturia ei saa peittää.
¶ BAT 690 on pystytettävä siten, että sen ympärille jää
vähintään 15 cm vapaata tilaa ilmanvaihtoa varten.
5.1.2 Liitäntä ja lataus
¶ BAT 690 -komponenttiin pitää syöttää jännitettä maa-
doitetun jänniteverkon kautta.
¶ Käyttää saa ainoastaan toimitukseen sisältyviä
Boschin latauskaapeleita.
¶ Virtajohdon ja latauskaapelien on oltava moitteetto-
massa kunnossa.
¶ Latausjohtoja ei saa koskaan pidentää tai lyhentää.
¶ Akkuja varattaessa on työtilassa oltava riittävä ilman-
vaihto.
¶ Vältä akun latauksen yhteydessä tulta, avovaloa ja
kipinöiden syntymistä.
¶ Varattavien akkujen on oltava moitteettomassa kun-
nossa.
¶ Älä lataa akkuja, joita ei voi ladata.
¶ Älä lataa litium-rautafosfaattiakkuja (LFP = LiFePO
4
)
ilman akun hallintajärjestelmää (BMS).
4. Ensimmäinen käyttöönotto
4.1 Latausjohtojen liittäminen BAT 690-la-
turiin
1. Työnnä mustan latausjohdon liitäntäholkki laitteen
liitäntäpistokkeeseen (–), kierrä sitä oikealle ja kiris-
tä se sormikireäksi.
2. Työnnä punaisen latausjohdon liitäntäholkki laitteen
liitäntäpistokkeeseen (+), kierrä sitä oikealle ja kiris-
tä se sormikireäksi.
" Latausjohdot liitetty laitteeseen BAT 690.
4510027-09_Ko

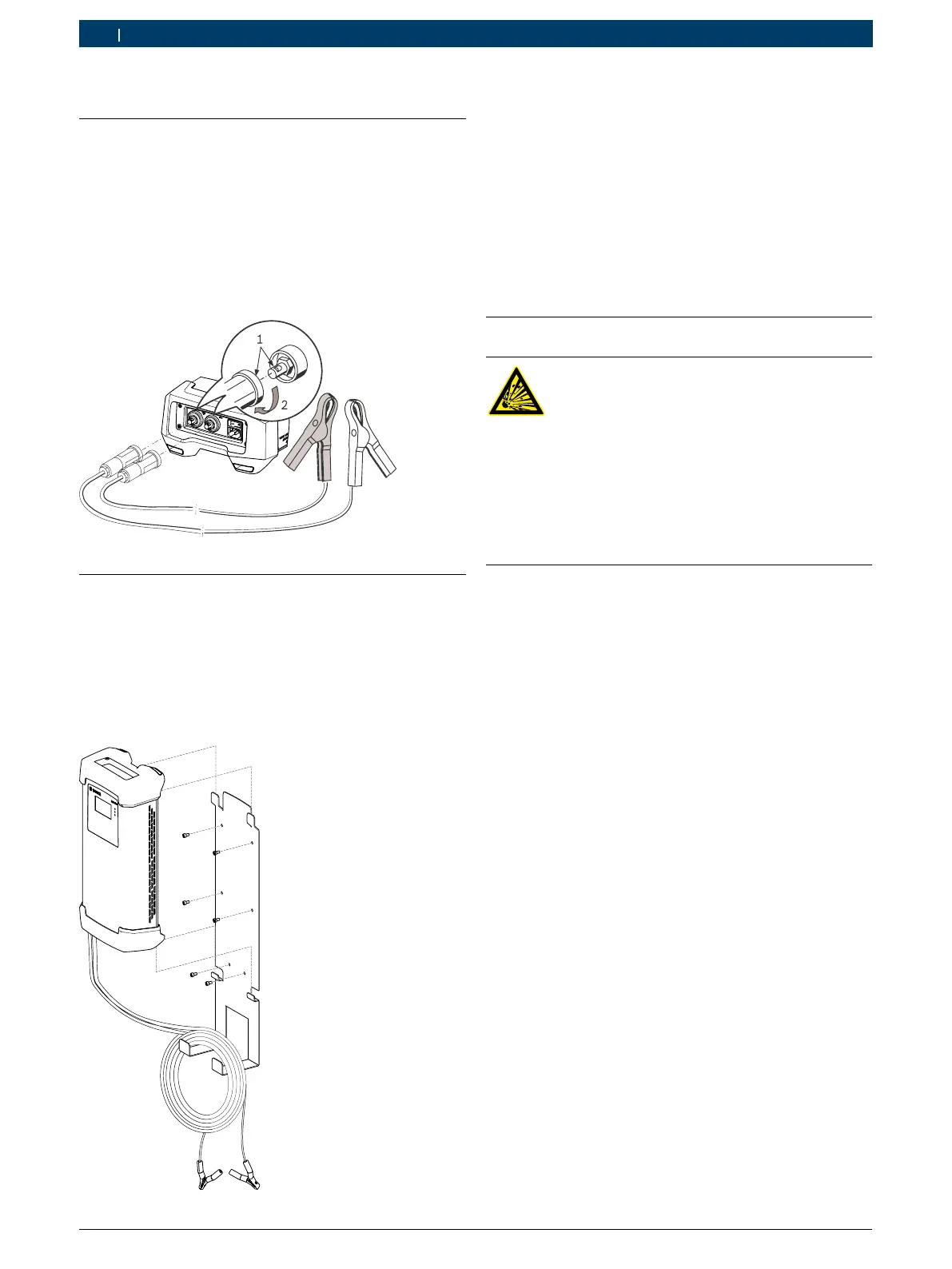

Kuva 2: Latausjohtojen liittäminen BAT 690-laturiin
4.2 Seinäpidikkeen asennus
Aina alustan mukaan valitse sopivat ruuvit ja tulpat sei-
näpidikkeen kiinnitystä varten. Kiinnitystapa riippuu alus-
tasta (esim. betoni, reikätiili, reikälevyseinä, puupanee-
liseinä). Tähän liittyviä tietoja saat alan erikoisliikkeestä
tai vastaavalta valmistajalta. Seinäpidike sekä ripustettu
BAT 690 voivat painaa yhteensä n. 9kg. Käytä sen vuoksi
vain ruuveja ja tulppia, jotka on mitoitettu tälle painolle.
4510026-08_Ko
Kuva 3: BAT 690 sekä seinäpidike
