Opis proizvoda | BAT 690 | 107 hr
3. Opis proizvoda
3.1 Propisna upotreba
Visokoučinkovitim punjačem BAT 690 pune se olovno-ki-
selinski akumulatori svih serija od 12 ili 24 volta, npr.
akumulatori s čvrstim elektrolitom (gel tehnologija ili flis/
AGM tehnologija) i litij-željezno-fosfatni akumulatori (LFP
= LiFePO
4
) sa sustavom upravljanja akumulatorom (BMS).
Akumulatore možete puniti i na vozilu u ugrađenom stanju
i u izvađenom stanju. BAT 690 može se upotrijebiti kao
potpora ili opskrba električnog sustava vozila.
Namjenska su područja primjene punjača BAT 690 auto-
mobilske radionice, organizacije za provjere, benzinske
postaje ili trgovanje akumulatorima.
i Punjači BAT 690 namijenjeni su isključivo za punjenje
besprijekornih olovno-kiselinskih akumulatora i litij-že-
ljezno-fosfatnih akumulatora s nazivnim naponom od
12volta ili 24volta.
3.2 Opseg isporuke
Naziv Broj narudžbe
BAT 690 Vidi tipsku pločicu
Vod mrežnog priključka 3 m 1 684 461 195
Punjaći vod crveni/crni (3 m; 6 mm
2
) 1 687 011 533
Zidni držač 1 688 005 254
Upute za uporabu BAT 690 1 689 989 234
Napomene za korisnike
Proizvodi za servis akumulatora
1 689 979 946
3.3 Opis uređaja
4510027-08_Ko
1
2
3
4
5
6
7
8
9

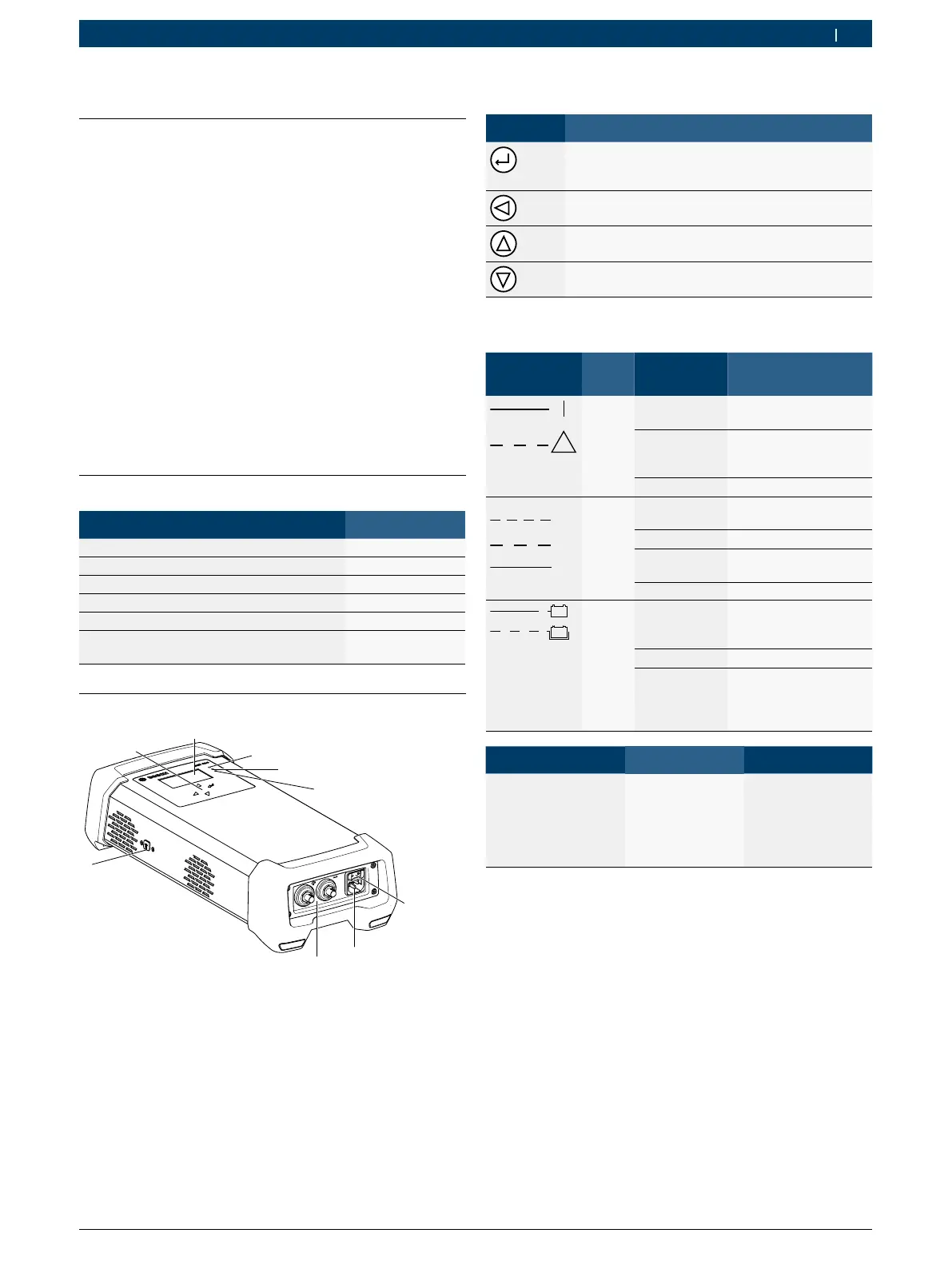

Sl. 1: BAT 690 sprijeda
1 Sklopka za uključivanje/isključivanje
2 Mrežni priključak
3 Utičnica za crveni (+) /crni(–) punjaći vod
4 USB priključak (samo za servis)
5 Tipke za odabir
6 Zaslon TFT
7 Crveno LED svjetlo za "Mreža uključena", "Neispravan polaritet",
"Kvar ili preopterećenje"
8 Zeleno LED svjetlo za "Način rada za punjenje"
9 Zeleno LED svjetlo za "Potporni način rada" i "Način rada za
privremeno pohranjivanje energije"
3.3.1 Tipke za odabir
Tipka Funkcija
Aktivacija izbornika / načina rada
(svijetli crveno LED svjetlo) ili
korak dalje u izborniku
Prekid punjenja ili
korak nazad u izborniku
Odabir izbornika / načina rada ili
promjena (povećanje) parametara
Odabir izbornika / načina rada ili
promjena (smanjenje) parametara
3.3.2 Statusna LED svjetla
Simbol LED
svjetla
Boja Stanje Funkcija
!
Crveno Svijetli BAT 690 uključen i
akumulator priključen
Treperi Kvarovi, npr. neispra
-
van polaritet, krat-
ki spoj
Isključeno BAT 690 isključen
IU
I
aIaI
Zeleno Treperi brzo Glavno punjenje u ti
-
jeku
Treperi sporo Dopunjavanje u tijeku
Svijetli Impulsno punjenje u
tijeku
Isključeno Punjenje nije aktivno
v
v
Žuto Svijetli Način rada za privre-
meno pohranjivanje
energije
Treperi Potporni način rada
Isključeno Način rada za privre
-
meno pohranjivanje
energije ili potporni
način rada nije aktivan
Status Žuto LED svjetlo Zeleno LED svjetlo
Faza blagog punjenja
dubinski ispražnje
-
nih olovno-kiselinskih
akumulatora ili faza
pretpunjenja LFP aku
-
mulatora
Treperi
(u 1-sekundnom
ritmu)
Treperi
(u 1-sekundnom ri
-
tmu)
