82 | BAT 690 | Konfigureerimineet

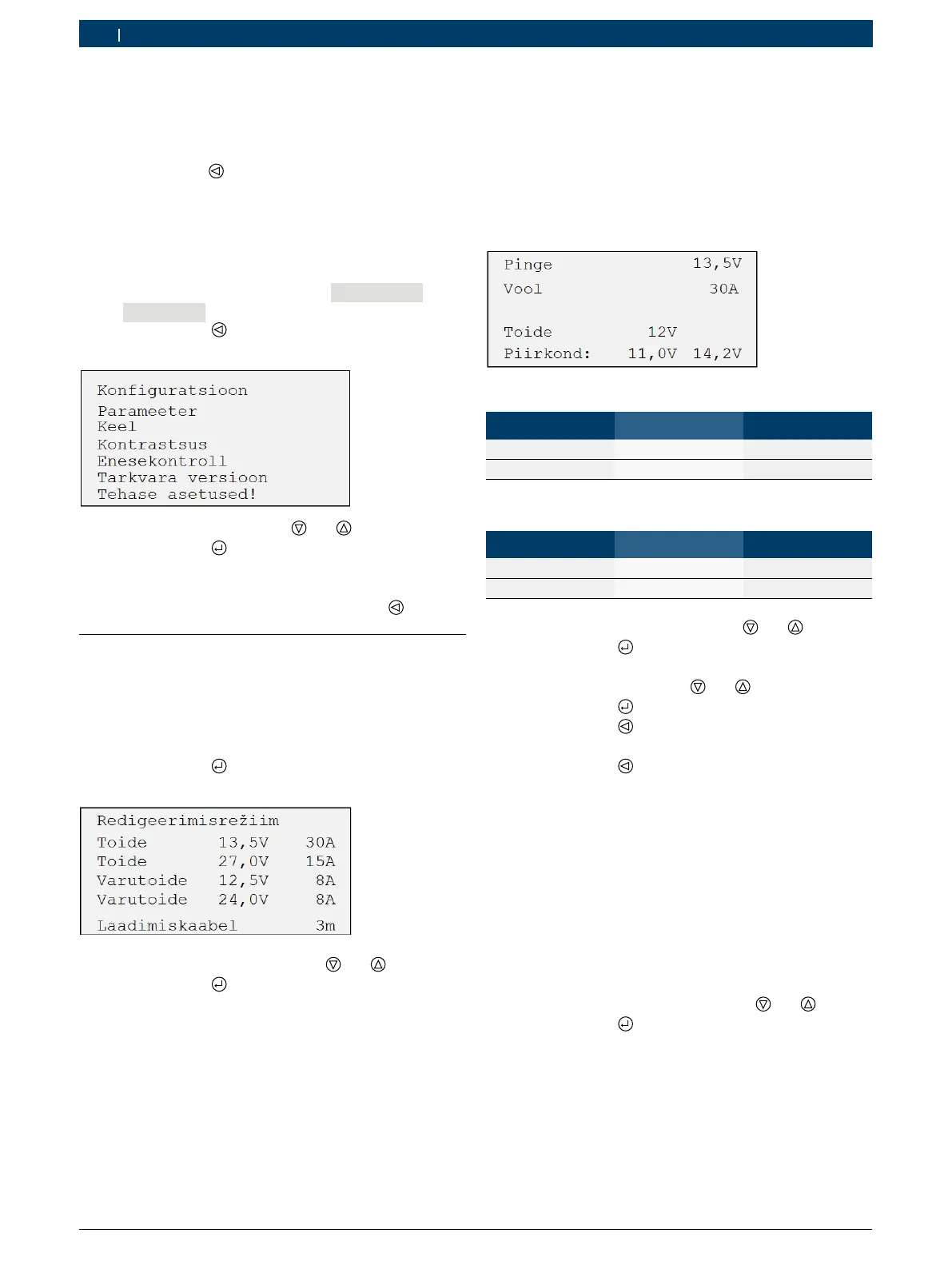

6. Konfigureerimine
Ühendamata aku korral (TFT-ekraanil on kiri "Akut
pole ühendatud
") saab "töörežiimi" valida ja konfi-
gureerida klahviga
.
Alljärgnev protsess kirjeldab protsessi ühendamata aku
korral.
1. Lülitage BAT 690 sisse (joon. 1, nr 1).
 Punane LED vilgub (joon. 1, nr 7).
 TFT-ekraanil kuvatakse teade "
Akut pole
ühendatud
".
2. Vajutage nuppu
.
 Kuvatakse konfiguratsioonimenüü.
3. Valige menüüpunkt nupuga või .
4. Vajutage nuppu
.
 Valitud menüüpunkt avaneb.
i Konfiguratsioonimenüü suletakse nupuga .
6.1 Parameetrid
Menüüs "Parameetrid" on võimalik valida töörežiimides
"Puhverrežiim" ja "Abirežiim" 12V ja 24 V akude klien-
dispetsiifilised parameetrid ning laadimiskaabli pikkuse.
1. Valige konfiguratsioonimenüü "Parameetrid".
2. Vajutage nuppu
.
 Kuvatakse kiri "Väärtuste muutmine".
3. Valige parameetrikogum nupuga või .
4. Vajutage nuppu
.
 Kuvatakse parameetrikogum.
6.1.1 Puhverrežiimi/abirežiimi parameetrid
! Valed parameetriväärtused (liiga suured väärtused)
võivad kaasa tuua aku ja sõiduki hävimise. Puhverre-
žiimis LFP-akuga tuleb järgida aku tootja andmeid.
Parameetrikogumis "Puhverrežiim/Abirežiim" kuvatakse
nt järgmine kuva.
Puhverrežiimis saab valida alljärgnevaid parameetrid:
Aku Pinge Vool
12 V 11 V – 14,2 V 3 A - 90 A
24 V 22 V – 28,4 V 3 A - 45 A
Abirežiimis saab valida alljärgnevaid parameetrid:
Aku Pinge Vool
12 V 11 V – 14,2 V 3 A - 30 A
24 V 22 V – 28,4 V 3 A - 22 A
1. Valige parameeter (pinge) nupuga või .
2. Vajutage nuppu
.
 Aktiveeritakse järgmine parameeter (vool).
3. Valige parameeter nupuga
või .
4. Vajutage nuppu
.
5. Vajutage nuppu
.
6. Ühendage aku.
7. Vajutage nuppu
.
 Kuvatakse akupinge.
8. Valige töörežiim "Puhverrežiim" või "Abirežiim".
" Puhverrežiim/abirežiim käivitatakse valitud parameet-
ritega.
6.1.2 Laadimiskaabli parameetrid
! Ühendatud laadimiskaabli pikkus tuleb õigesti valida,
sest muidu kuvatakse aku laadimisel valed väärtu-
sed.
1. Valige laadimiskaabli pikkus nupuga
või .
2. Vajutage nuppu
.
" Laadimisrežiimis laetakse valitud laadimiskaabli pik-
kusega.
! Laadimiskaableid ei tohi muuta.
