Bosch BAT 690 - Bekapcsolás; Töltés ÜzemmóD

1 689 989 234 2018-06-08| Robert Bosch GmbH
Kezelés | BAT 690 | 119 hu
¶ Mielőtt a BAT 690-t csatlakoztatná a hálózati feszült-
séghez, a be-/kikapcsolót állítsa "0" (KI) állásba.
¶ Akkumulátoroknak beépített helyzetben való tölté-
sekor a fekete töltősarut (–) az akkumulátortól és az
üzemanyag-vezetéktől távol, a karosszériához csatla-
koztassa.
¶ A töltősaruk lecsatlakoztatása előtt kapcsolja ki a
BAT 690 készüléket.
¶ A töltési folyamat során soha ne csatlakoztassa le a
töltősarukat.
¶ Az akkumulátort ne válassza le a hálózati feszültség-
ről, amíg a töltés folyamatban van.
¶ A töltősarukat soha ne zárja rövidre.
i A pólusok felcserélése és a kapcsok rövidre zárása
esetén a töltőfeszültség lekapcsolva marad, és megje-
lenik egy hibaüzenet.
5.2 Bekapcsolás
1. A BAT 690 készüléket a hálózati tápkábellel csatlakoztas-
sa a feszültségellátáshoz.
2. A BAT 690 készüléket a Be-/Ki kapcsoló segítségével
(1.ábr., 1.poz.) kapcsolja be.
 A piros LED (1.ábr., 7.poz.) csatlakoztatott akkumu-
látor esetén világít, nem csatlakoztatott akkumulátor-
nál villog.
i Az első bekapcsolás vagy a gyári beállításokra való
visszaállítás után automatikusan megjelenik a "Nyelv-
beállítás" menü.
i A BAT 690 bekapcsolása után csatlakoztatott akkumulá-
tor esetén kijelzésre kerül a feszültség, nem csatlakozta-
tott akkumulátornál pedig megjelenik a "Nincs akkumu-
látor csatlakoztatva" üzenet.
i A BAT 690 automatikusan felismeri, hogy 12V akkumu-
látort vagy 24V akkumulátort (két 12V akkumulátor
sorba kapcsolva) csatlakoztattak-e hozzá.
Minimális feszültség üzemmódonként 12 V 24 V
Nincs üzemmód (pl. bekapcsolás után) 3 V 17 V
Töltés 3 V 17 V
Töltés (LFP) 9 V 18 V
Támogatás 3 V 17 V
Pufferezés 9 V 18 V
1 tábl.: Akkufelismerés
5.3 Töltés üzemmód

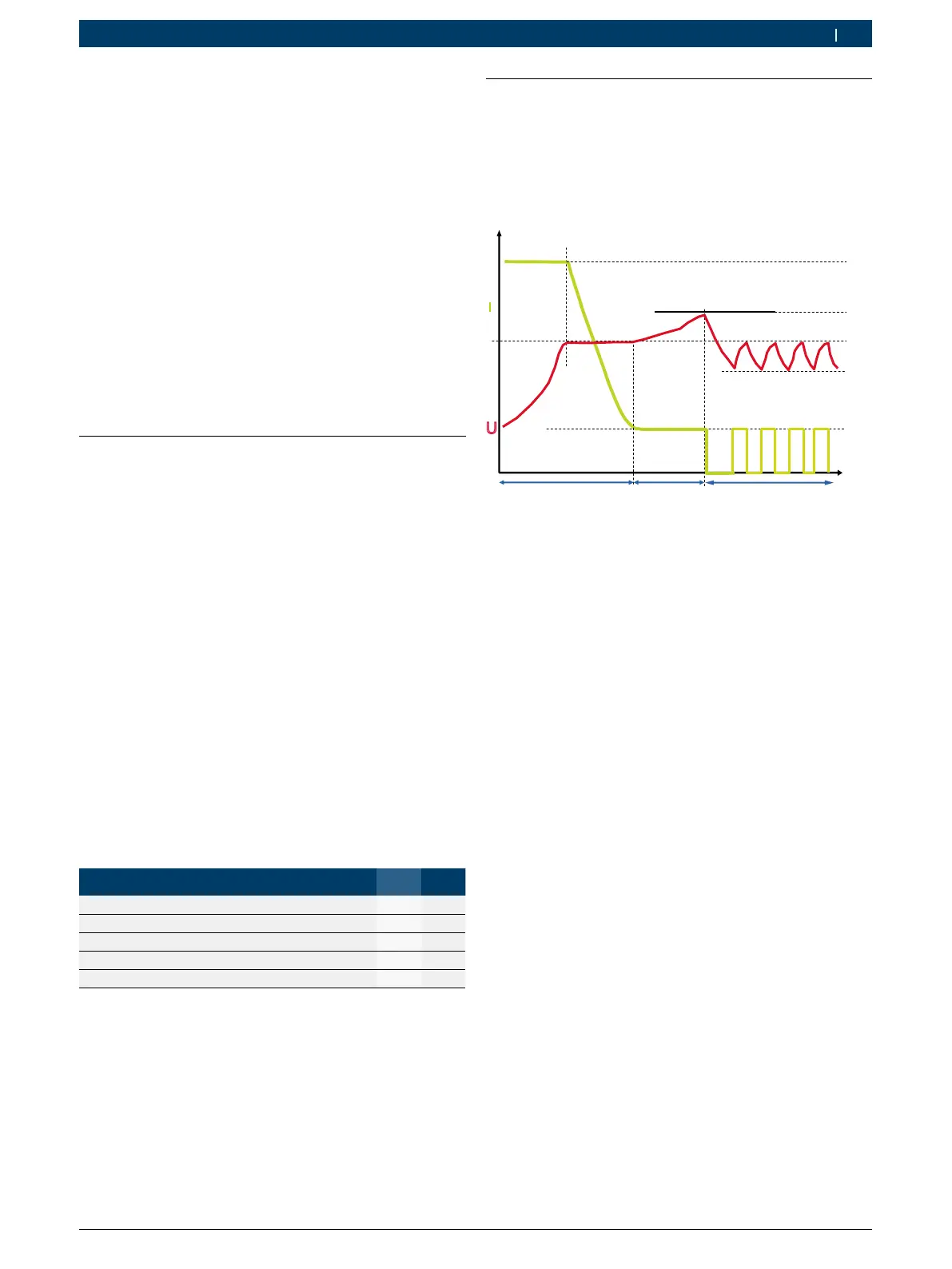

Töltési jelleggörbék
A BAT 690 az akkumulátor típusától függően különböző töl-
tési jelleggörbékkel és töltési paraméterekkel bír. A követke-
ző ábrán példaképpen egy akkumulátor töltési jelleggörbe
elve látható.
t
U
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3
4 ábr.: Töltési jelleggörbe
Jelleggörbe értékei UNI akku-típushoz
I
1
= a beállított akkukapacitás 20%-a
I
2
= a beállított akkukapacitás 2%-a
U
1
= 14,0 V (12 V), 28,0 V (24 V)
U
2
= 14,2 V – 14,8 V (12 V), 28,4 V – 29,6 V (24 V)
U
3
= 13,5 V / 27 V
1. fázis (t1): Fő töltés, a zöld LED gyorsan villog
Az I
1
töltőáram kb. 20%-a a beállított akkumulátor-kapaci-
tásnak (LFP-akkumulátoroknál 60 %). Ha az akkumulátor
elérte az U
1
töltési végfeszültséget, akkor az I
1
töltőáram
csökkenni kezd. Most az akkukapacitás kb. 65%-a került el-
érésre. Az akkumulátor indítóakkumulátorként használható.
Az 1.fázis akkor ér véget, ha az I
1
töltőáram az akkumulá-
tor-kapacitás kb. 2%-a alá csökken. Az akkumulátor ilyenkor
kb. 97%-os töltéssel rendelkezik.
2. fázis (t2): Utántöltés, a zöld LED lassan villog
Az I
2
töltőáram kb. 2 %-a a beállított akkumulátor-kapacitás-
nak. A töltőfeszültség U
2
értékre korlátozódik.
3. fázis (t3): Fenntartó töltés, a zöld LED világít
A töltőáram mindig akkor aktiválódik, ha az akkufeszültség
U
3
alá csökken. A töltőáram addig marad aktív, míg a U
1
töltőfeszültség újra elérésre nem kerül.
