製品の説明|BAT690|137 ja
3. 製品の説明
3.1 本来の用途
強力なバッテリー充電器BAT690で、固体電解質の電池(ゲル
技術またはフリース/AGM技術)やバッテリーマネージメントシステム
(BMS)使用のリン酸鉄リチウム電池(LFP=LiFePO
4
)等の各タイ
プの12ボルトまたは24ボルトの鉛蓄電池が充電できます。バッテリー
の充電は、車両に内蔵された状態、または取り外された状態のどちら
でも行うことができます。また、BAT690はエレクトリカルシステムのサ
ポートまたは供給するためにも使用することができます。
BAT690の指定使用範囲は自動車整備工場、検査機関、サービ
スステーションおよびバッテリー業です。
i BAT690は、12ボルトまたは24ボルトの公称電圧を有する欠陥
なしの鉛蓄電池とリン酸鉄リチウム電池の充電に適しています。
3.2 同梱品
名称 注文番号
BAT 690 型式ラベルを参照
電源ケーブル3m 1 684 461 195
充電ケーブル赤/黒(3m;6mm
2
) 1687011533
壁マウント 1 688 005 254
取扱説明書BAT690 1 689 989 234
ユーザーガイド
バッテリーサービス製品
1689979946
3.3 本機の説明
4510027-08_Ko
1
2
3
4
5
6
7
8
9

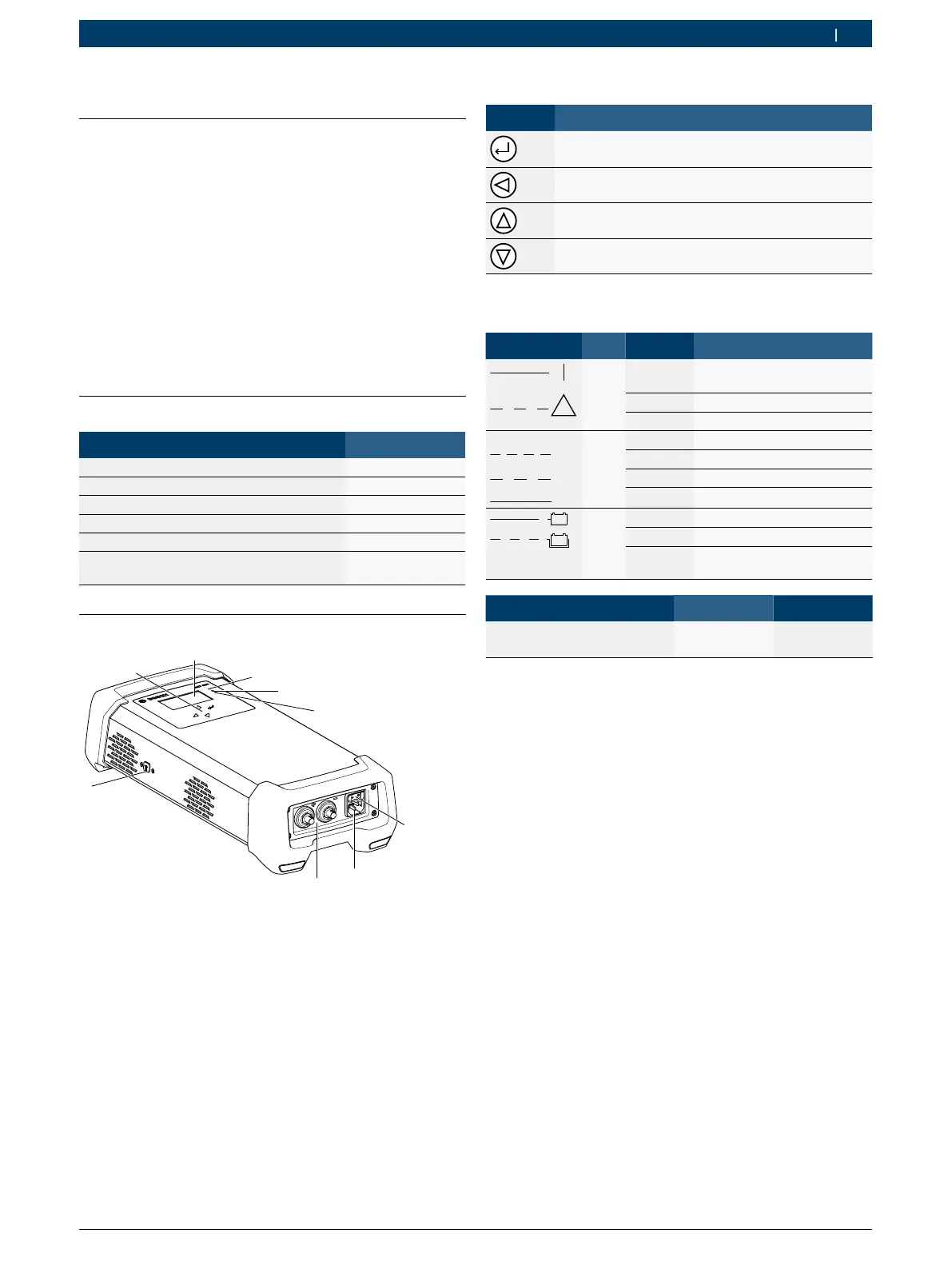

図 1: フロントビューBAT 690
1オン/オフスイッチ
2 電源接続部
3 赤(+)/黒(–)充電ケーブル用の接続ソケット
4 USBポート(アフターサービス向けのみ)
5 選択ボタン
6 TFTディスプレイ
7 "電源オン"、"誤った極性"、"故障または過負荷"の赤色LED
8 "充電モード"の緑色LED
9 "バックアップモード"および"バッファモード"の黄色LED
択ボタン
ボタン 機能
メニュー/操作モードのアクティブ化(赤色LED点灯)または
次のメニューステップへ
充電の中断または
前のメニューステップへ
メニュー/操作モードを選択または
パラメーターの変更(縮小)
メニュー/操作モードを選択または
パラメーターの変更(拡大)
3.3.1 LEDステータス
LED記号 色 状態 機能
!
赤 点灯 BAT690がオンでバッテリーが接
続済み
点滅 誤った極性やショート等の障害
オフ BAT690がオフ
IU
I
aIaI
緑 速い点滅 主充電中
遅い点滅 再充電中
点灯 トリクル充電中
オフ 充電が非アクティブ
v
v
黄色 点灯 バッファモード
点滅 バックアップモード
オフ バッファモードまたはバックアップモー
ドが非アクティブ
ステータス 黄色LED 緑色LED
深放電鉛蓄電池の穏やかな充電段
階またはLFP電池のプリチャージ段階
点滅
(1秒サイクル)
点滅
(1秒サイクル)
