Bosch BAT 690 - 3 Productbeschrijving; Beoogd Gebruik; Leveringsomvang; Apparaatbeschrijving

1 689 989 234 2018-06-08| Robert Bosch GmbH
Productbeschrijving | BAT 690 | 167 nl

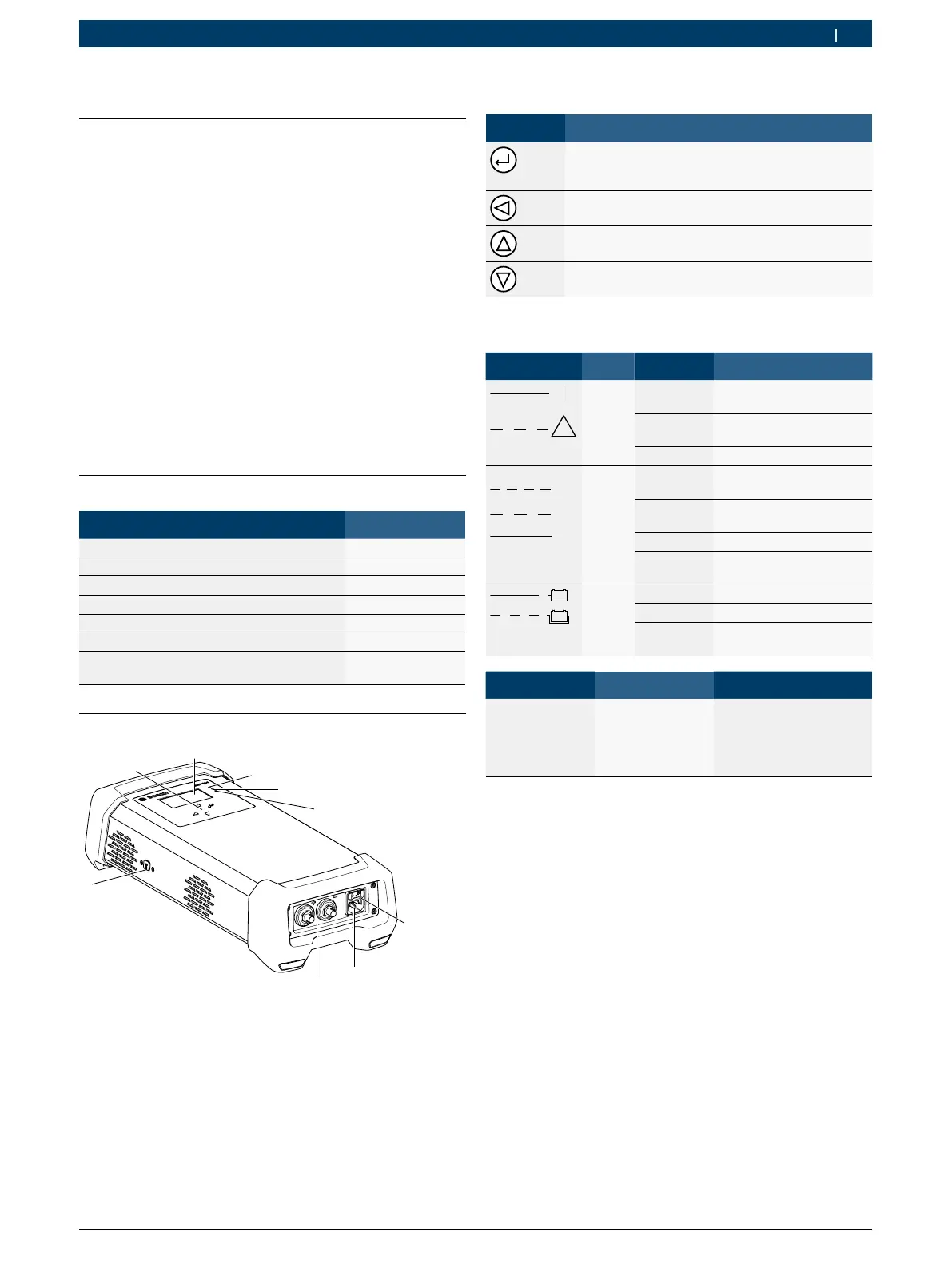

3. Productbeschrijving
3.1 Beoogd gebruik
Met de krachtige acculader BAT 690 wordt elk type
12Volt of 24Volt loodaccu geladen, bijv. accu's met
vast elektrolyt (gel-technologie of vlies/AGM-techno-
logie) en lithium-ijzerfosfaat-accu's (LFP = LiFePO
4
)
MET accumanagementsysteem (BMS). U kunt de accu's
zowel in het voertuig in ingebouwde toestand alsook in
verwijderde toestand laden. BAT 690 kan ook toegepast
worden als ondersteuning en voorziening van de elektri-
sche installatie.
De toepassingsgebieden waarvoor de BAT 690 bestemd
is, zijn autogarages, testorganisaties, tankstations en de
accuhandel.
i BAT 690 zijn uitsluitend geschikt voor het laden van
intacte loodaccu's en lithium-ijzerfosfaat-accu's met
een nominale spanning van 12 Volt of 24 Volt.
3.2 Leveringsomvang
Benaming Bestelnummer
BAT 690 Zie typeplaatje
Netsnoer 3 m 1 684 461 195
Laadkabel rood/zwart (3 m; 16 mm
2
) 1 687 011 533
Laadkabel rood/zwart (5 m; 16 mm
2
) 1 687 011 535
Wandhouder 1 688 005 254
Gebruiksaanwijzing BAT 690 1 689 989 234
Instructies voor de gebruiker
Accu-service-producten
1 689 979 946
3.3 Apparaatbeschrijving
4510027-08_Ko
1
2
3
4
5
6
7
8
9
Afb. 1: Vooraanzicht BAT 690
1 Aan-/uitschakelaar
2 Netaansluiting
3 Aansluitbus voor rood (+)/zwarte (–) laadkabel
4 USB-aansluiting (alleen voor technische dienst)
5 Keuzetoetsen
6 LCD-display
7 Rode LED voor "netspanning aan", "poolomwisseling", "storing of
overbelasting"
8 Groene LED voor "laadmodus"
9 Gele LED voor "stand-by" en "buffermodus"
3.3.1 Keuzetoetsen
Toets Functie
Menu/modus activeren
(rode LED brandt) of
menustap verder
Laadprocedure onderbreken of
menustap terug
Menu/bedrijfsmodus kiezen of
parameter wijzigen (vergroten)
Menu/bedrijfsmodus kiezen of
parameter wijzigen (verkleinen)
3.3.2 Status LEDs
Symbool LED Kleur Toestand Functie
!
Rood Brandt BAT 690 ingeschakeld en
accu aangesloten
Knippert Storingen, bijv. poolom
-
wisseling, kortsluiting
Uit BAT 690 uitgeschakeld
IU
I
aIaI
Groen Knippert
snel
Hoofdlading actief
Knippert
langzaam
Bijlading actief
Brandt Druppellading actief
Uit Laadprocedure niet ac
-
tief
v
v
Geel Brandt Buffermodus
Knippert Stand-by
Uit Buffermodus of stand-by
niet actief
Status LED geel LED groen
Zachte laadfa
-
se bij sterk ont-
laden loodaccu's
of voorlaadfase
bij LFP-accu's
Knippert
(Knipperfrequen
-
tie 1 seconde)
Knippert
(Knipperfrequentie 1 se
-
conde)
