Produktbeskrivelse | BAT 690 | 47 da
3. Produktbeskrivelse
3.1 Tilsigtet brug
12-volts eller 24-volts bly-syre-batterier af enhver type,
f.eks. batterier med fastlagt elektrolyt (gel-teknologi
eller fiber-/AGM-teknologi) og litium-jernfosfat-batte-
rier (LFP = LiFePO
4
) med batteri-management-system
(BMS), kan oplades med det effektive batteri-ladeap-
parat BAT 690. Batterierne kan oplades ved køretøjet
i monteret såvel som afmonteret stand. BAT 690 kan
også anvendes som støtte og forsyning til det elektriske
anlæg.
BAT 690 er primært udviklet til autoværksteder, synshal-
ler, benzinstationer og batteribranchen.
i BAT 690 må udelukkende anvendes til opladning af
fejlfrie bly-syre-batterier og litium-jernfosfat-batterier
med en nom. spænding på 12 volt eller 24 volt.
3.2 Leveringsomfang
Betegnelse Bestillingsnum-
mer
BAT 690 Se typeskilt
Netkabel 3 m 1 684 461 195
Ladekabel rød/sort (3 m; 6 mm
2
) 1 687 011 533
Vægholder 1 688 005 254
Driftsvejledning BAT 690 1 689 989 234
Brugeranvisninger
Batteriserviceprodukter
1 689 979 946
3.3 Produktbeskrivelse
4510027-08_Ko
1
2
3
4
5
6
7
8
9

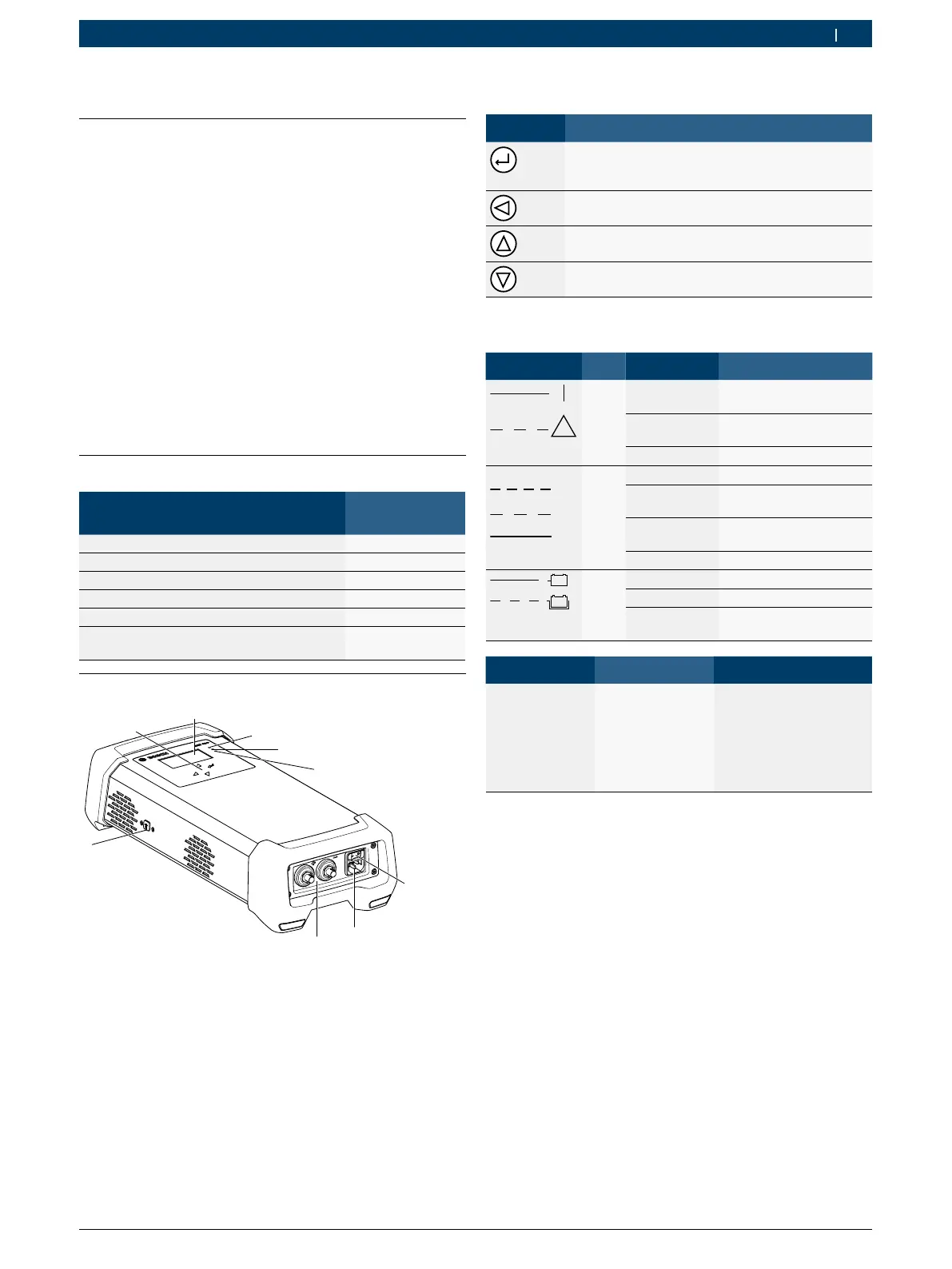

Fig. 1: BAT 690 set forfra
1 Tænd-/slukkontakt
2 Nettilslutning
3 Tilslutningsbøsning til rød (+)/sort (–) ladekabel
4 USB-tilslutning (kun for kundeservice)
5 Valgtaster
6 TFT-display
7 Rød LED for "apparat tændt", "forkert polaritet", "fejl eller over
-
belastning"
8 Grøn LED for "opladning i gang"
9 Gul LED for "støttedrift" og "bufferdrift"
3.3.1 Vælgerknapper
Tast Funktion
Aktivering af menu/driftsfunktion
(rød LED lyser) eller
næste trin i menuen
Afbrydelse af opladning eller
ét trin tilbage i menuen
Valg af menu/driftsfunktion eller
ændring af parametre (forøge)
Valg af menu/driftsfunktion eller
ændring af parametre (reducere)
3.3.2 Status LED
Symbol LED Farve Status Funktion
!
Rød Lyser BAT 690 er tændt og
batteri er tilsluttet
Blinker Fejl, f.eks. forkert pola
-
risering, kortslutning
Fra BAT 690 slukket
IU
I
aIaI
Grøn Blinker hurtigt Hovedopladning i gang
Blinker lang
-
somt
Efteropladning i gang
Lyser Vedligeholdelsesladning
i gang
Fra Opladning ikke aktiv
v
v
Gul Lyser Bufferdrift
Blinker Støttedrift
Fra Bufferdrift eller støtte
-
drift ikke aktiv
Status Gul LED Grøn LED
Skånsom oplad
-
ning ved fuld-
stændig afladet
bly-syre-batte
-
ri eller foroplad-
ningsfase ved
LFP-batterier
Blinker
(1 sekund-inter
-
val)
Blinker
(1 sekund-interval)
