Tuotekuvaus | BAT 690 | 87 fi
3. Tuotekuvaus
3.1 Määräystenmukainen käyttö
Tehokas akkulaturi BAT 690 on suunniteltu kaiken tyyp-
pisten 12V- ja 24V-lyijyhappoakkujen lataamiseen,
näitä ovat esim. akut, joissa on määritelty elektrolyytti
(hyytelöteknologiaa tai kuitukangas/AGM-teknologiaa)
sekä litium-rautafosfaatti-akut (LFP = LiFePO
4
) akun
hallintajärjestelmällä (BMS). Akut voidaan varata sekä
autossa paikalleen asennettuna että irrottaa akku va-
rauksen ajaksi. BAT 690 soveltuu myös jännitteen ylläpi-
toon ja auton sähköjärjestelmän vara-akuksi.
BAT 690 on suunniteltu korjaamojen, katsastuskontto-
rien, huoltamoiden ja akkujen jälleenmyyjien tarpeisiin.
i BAT 690 soveltuu vain moitteettomassa kunnossa ole-
vien, nimellisjännitteeltään 12 V- tai 24 V-lyijyhappoak-
kujen ja litium-rautafosfaatti-akkujen lataamiseen.
3.2 Toimituksen sisältö
Nimi Tilausnumero
BAT 690 Ks. tyyppikilpi
Verkkovirtajohto 3 m 1 684 461 195
Latausjohto punainen/musta (3 m; 6 mm
2
) 1 687 011 533
Seinäpidike 1 688 005 254
Käyttöohje BAT 690 1 689 989 234
Ohjeita käyttäjälle
Akkujen huoltotuotteet
1 689 979 946
3.3 Laitteen kuvaus
4510027-08_Ko
1
2
3
4
5
6
7
8
9

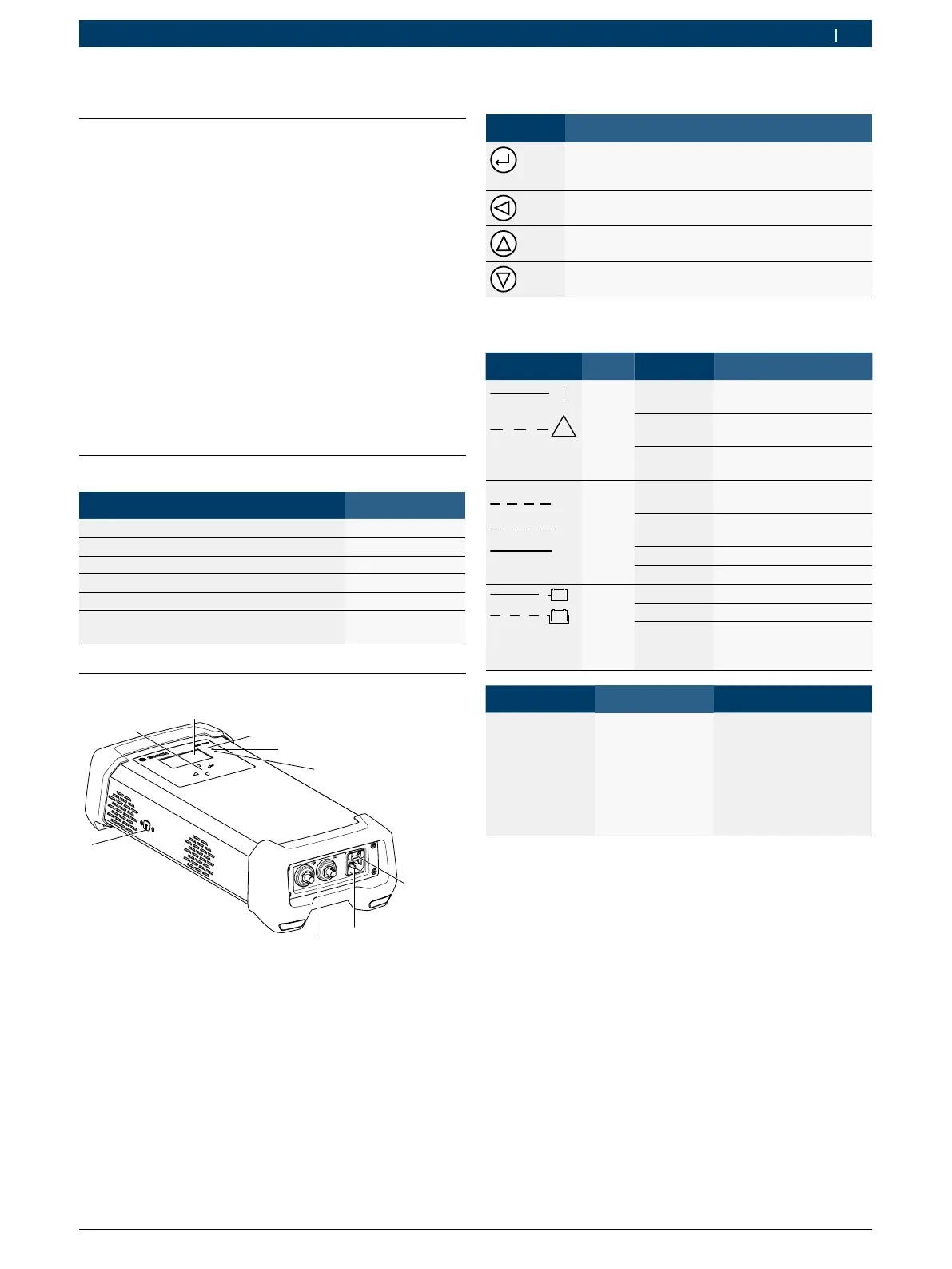

Kuva 1: BAT 690 edestä
1 ON/OFF-kytkin
2 Verkkoliitäntä
3 Liitin punaiseen (+)/mustaan (–) latausjohtoon
4 USB-liitäntä (vain asiakaspalveluun)
5 Valintanäppäimet
6 TFT-näyttö
7 Punainen LED: "Virta päälle", "Vääränapaisuus", "Häiriö tai
ylikuorma"
8 Vihreä LED: "Lataus käynnissä"
9 "Keltainen LED: "Tukikäyttö" ja "Puskurikäyttö"
3.3.1 Valintapainikkeet
Näppäin Toiminto
Valikon/käyttötilan aktivointi (punainen LED pa-
laa) tai
valikossa eteenpäin
Latauksen keskeytys tai
valikossa takaisinpäin
Valikon/käyttötilan valinta tai
parametrin muuttaminen (suuremmaksi)
Valikon/käyttötilan valinta tai
parametrin muutos (pienemmäksi)
3.3.2 Tila-LED:it
LED-symboli Väri Tila Toiminto
!
Punai-
nen
Palaa BAT 690 on kytketty
päälle ja akku on liitetty
Vilkkuu Häiriöt, esim. vääränapai
-
suus, oikosulku
OFF BAT 690 kytketty pois
päältä
IU
I
aIaI
Vihreä Vilkkuu no
-
peasti
Päälataus meneillään
Vilkkuu hi
-
taasti
Jälkilataus meneillään
Palaa Ylläpitolataus käynnissä
OFF Latausta ei ole aktivoitu
v
v
Kelt. Palaa Puskuritoiminto
Vilkkuu Tukikäyttö
OFF Jännitteen puskurointia
tai tukikäyttöä ei ole ak
-
tivoitu
Tila Keltainen LED Vihreä LED
Pehmeä lataus
-
vaihe syväpur-
kautuneiden lyi-
jy-happo-akkujen
yhteydessä tai
esilatausvaihe
LFP-akkujen yh
-
teydessä
Vilkkuu
(kerran sekun
-
nissa)
Vilkkuu
(kerran sekunnissa)
