172 | BAT 690 | Configuratienl

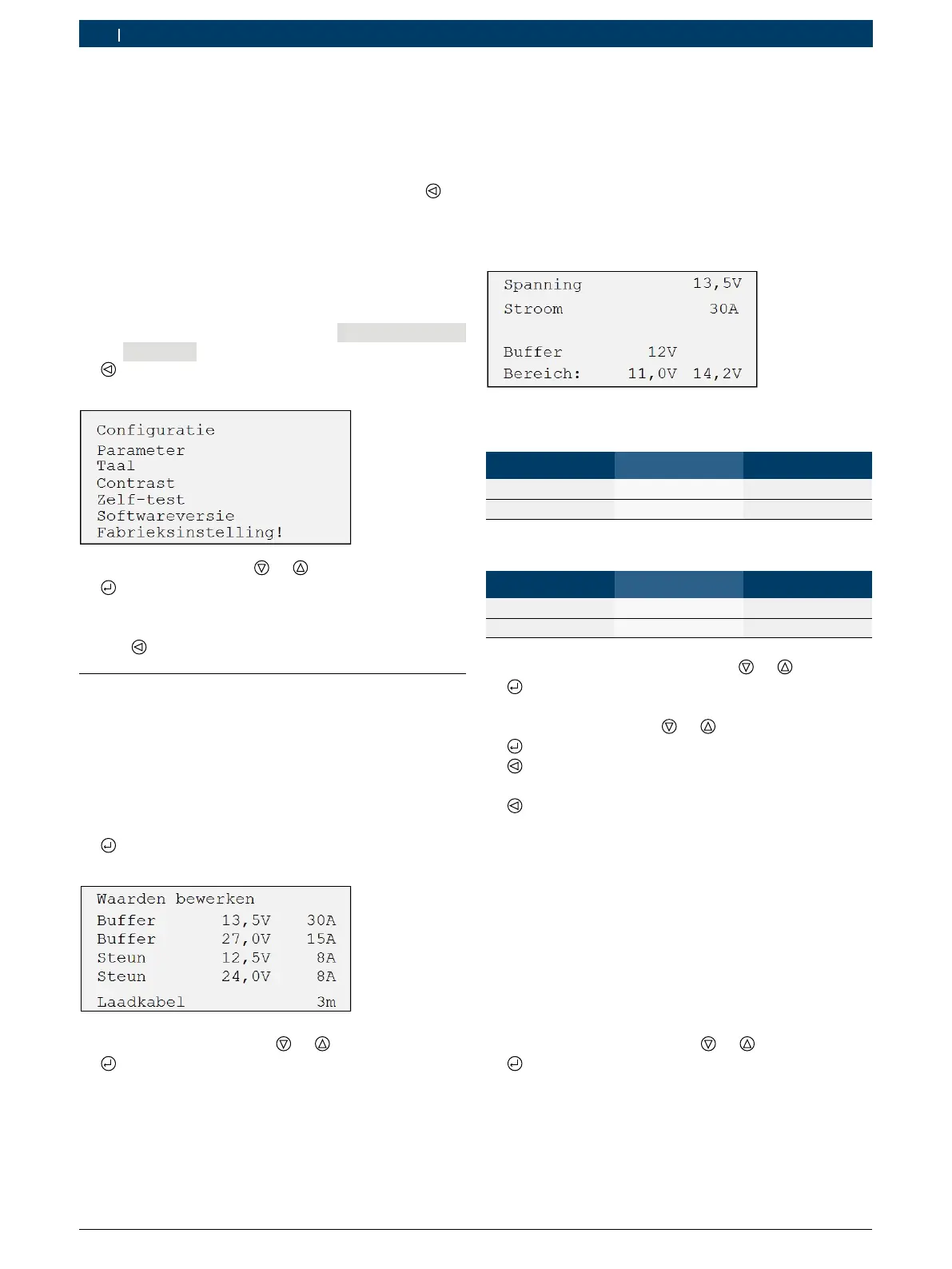

6. Configuratie
De configuratie kan men bij aangesloten accu in het
menu "Bedrijfsmodus" kiezen of de configuratie kan
bij niet aangesloten accu (weergave op het LCD-display
"
Geen accu aangesloten") via de keuzetoets
opgeroepen worden.
Met onderstaande volgorde wordt de werkwijze bij niet
aangesloten accu beschreven:
1. BAT 690 inschakelen (afb. 1, pos. 1).
Rode LED knippert (afb. 1, pos. 7).
Op het LCD-display verschijnt "
Geen accu aan-
gesloten
".
2.
indrukken.
Het configuratiemenu wordt weergegeven.
3. Menupunt kiezen met of .
4.
indrukken.
Het gekozen menupunt wordt geopend.
i Met wordt het configuratiemenu beëindigd.
6.1 Parameters
In het menu "Parameters" heeft men de mogelijkheid
voor de bedrijfsmodi "Buffermodus" en "Stand-by"
klantspecifieke parameters voor 12 Volt en 24 Volt
accu's en de lengte van de aangesloten laadkabel te
kiezen.
1. Configuratiemenu "Parameters" kiezen.
2.
indrukken.
"Waarden bewerken" wordt weergegeven.
3. Parameterset kiezen met of .
4.
indrukken.
De parameterset wordt weergegeven.
6.1.1 Parameters buffermodus/stand-by
! Verkeerde parameterwaarden (te hoge waarden)
kunnen de accu en het voertuig vernielen. In de buf-
fermodus dient bij een LFP-accu de informatie van
de accuproducent in acht te worden genomen.
In de parameterset "Buffermodus/stand-by" verschijnt
bijv. de volgende weergave.
De volgende parameters zijn in de buffermodus selec-
teerbaar:
Accu Spanning Stroom
12 Volt 11 V – 14,2 V 3 A - 90 A
24 Volt 22 V – 28,4 V 3 A - 45 A
De volgende parameters zijn in stand-by selecteerbaar:
Accu Spanning Stroom
12 Volt 11 V – 14,2 V 3 A - 30 A
24 Volt 22 V – 28,4 V 3 A - 22 A
1. Parameter (spanning) kiezen met of .
2.
indrukken.
De volgende parameter (stroom) wordt geactiveerd.
3. Parameter kiezen met
of .
4.
indrukken.
5.
indrukken.
6. Accu vastklemmen.
7.
indrukken.
Accuspanning wordt weergegeven.
8. Bedrijfsmodus "Buffermodus" of "Stand-by" kiezen.
" Buffermodus/stand-by wordt met de gekozen parame-
ters uitgevoerd.
6.1.2 Parameters laadkabel
! De lengte van de aangesloten laadkabel moet juist geko-
zen worden, omdat anders verkeerde waarden weerge-
geven kunnen worden tijdens het laden van de accu.
1. Laadkabellengte kiezen met
of .
2.
indrukken.
" In de laadmodus wordt met de gekozen laadkabel-
lengte geladen.
! De laadkabels mogen niet worden gewijzigd.
