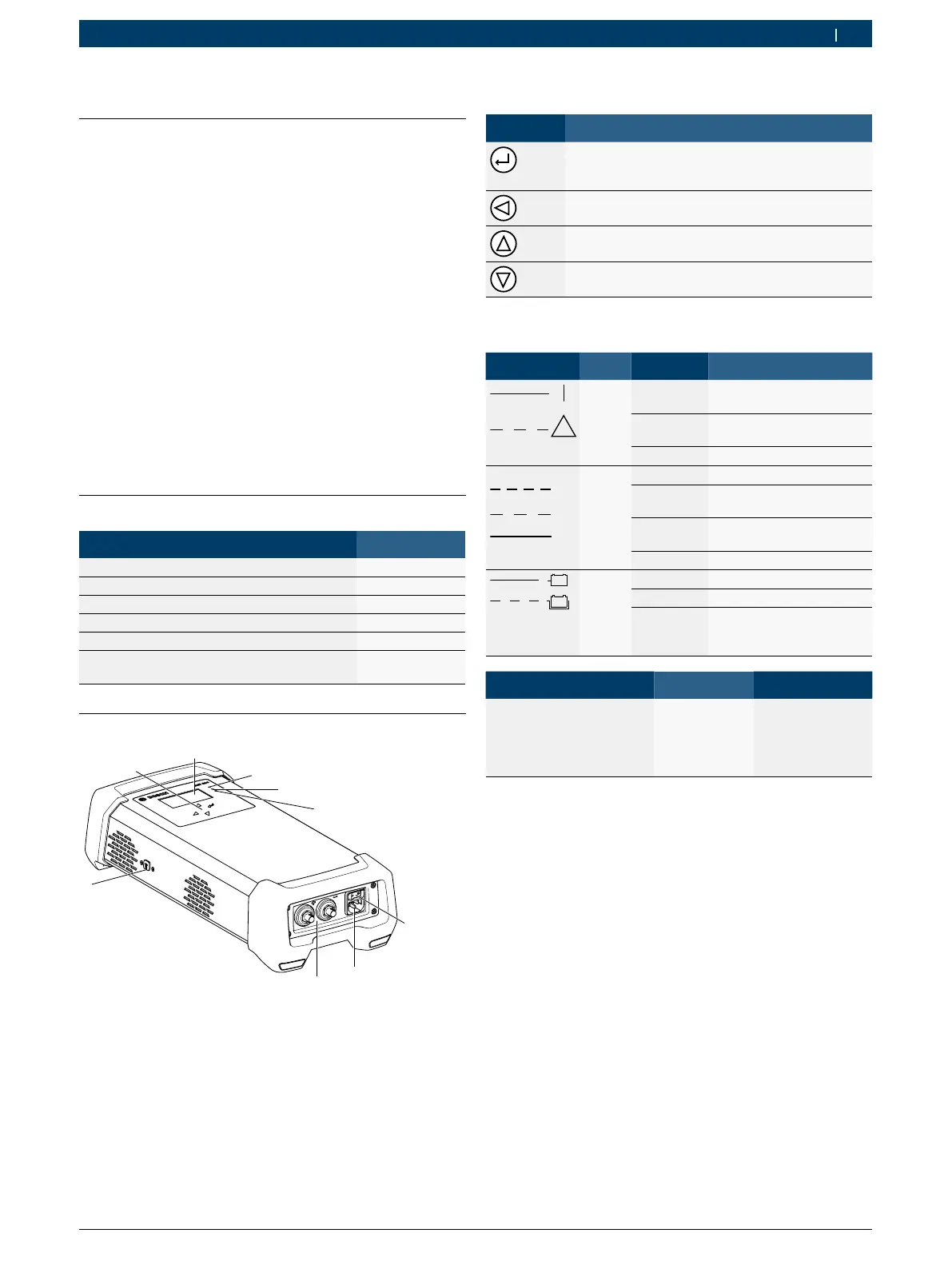

Popis výrobku | BAT 690 | 37 cs
3. Popis výrobku
3.1 Správné používání
Pomocí výkonného přístroje pro nabíjení akumuláto-
rů BAT 690 se nabíjí akumulátory typu olovo-kyselina
jakéhokoli provedení s napětím 12V nebo 24V, např.
akumulátory s pevně stanoveným elektrolytem (gelová
technologie nebo technolgoie flís/AGM) a lithium-žele-
zo-fosfátové akumulátory (LFP = LiFePO
4
) se systémem
správy akumulátoru (BMS). Akumulátory můžete nabíjet
jak v zamontovaném stavu ve vozidle, tak i v demontova-
ném stavu. BAT 690 může sloužit také k podpoře nebo
napájení palubní sítě.
Předpokládaná oblast použití BAT 690 jsou autodílny, zku-
šební organizace, čerpací stanice a prodejny akumulátorů.
i BAT 690 jsou určeny výhradně k nabíjení bezvadných
akumulátorů typu olovo-kyselina a lithium-železo-
fosfátových akumulátorů s jmenovitým napětím 12V
nebo 24V.
3.2 Obsah dodávky
Označení Objednací číslo
BAT 690 viz typový štítek
Síťový kabel 3m 1 684 461 195
Nabíjecí vedení červená/černá (3m; 6mm
2
) 1 687 011 533
Nástěnný držák 1 688 005 254
Návod k použití BAT 690 1 689 989 234
Upozornění pro uživatele
servisního produktu pro akumulátory
1 689 979 946
3.3 Popis přístroje
4510027-08_Ko
1
2
3
4
5
6
7
8
9
Obr. 1: Pohled zepředu BAT 690
1 Spínač zap/vyp
2 Síťová přípojka
3 Zásuvka pro červené (+)/černé (–) nabíjecí vedení
4 Přípojka USB (jen pro zákaznický servis)
5 Výběrová tlačítka
6 TFT-displej
7 Červená LED pro "Síť zapnuta", "Přepólování", "Porucha nebo
přetížení"
8 Zelená LED pro "Provoz nabíjení"
9 Žlutá LED pro "Podpůrný provoz" a "Dobíjecí provoz"
3.3.1 Výběrová tlačítka
Tlačítko Funkce
Aktivace nabídky/druhu provozu
(červená LED svítí) nebo
o jeden krok vpřed v nabídce
Přerušení nabíjení nebo
o jeden krok zpět v nabídce
Volba nabídky/druhu provozu nebo
změna parametru (zvětšení)
Volba nabídky/druhu provozu nebo
změna parametru (zmenšení)
3.3.2 Stavové kontrolky LED
Symbol LED Barva Stav Funkce
!
Červe-
ná
Svítí BAT 690 je zapnutý a je
připojen akumulátor
Bliká Poruchy, např. přepólová
-
ní, zkrat
Nesvítí BAT 690 vypnuto
IU
I
aIaI
Zelená Bliká rychle Probíhá hlavní nabíjení
Bliká po
-
malu
Probíhá dobíjení
Svítí Udržovací nabíjení pro
-
bíhá
Nesvítí Nabíjení není aktivní
v
v
Žlutá Svítí Dobíjecí provoz
Bliká Podpůrný provoz
Nesvítí Dobíjecí provoz nebo
podpůrný provoz není ak
-
tivní
Stav Žlutá LED Zelená LED
Fáze šetrného nabíjení u
hluboce vybitých akumulá
-
torů typu olovo-kyselina ne-
bo fáze předběžného nabí-
jení u akumulátorů LFP
Bliká
(1-sekundový
takt)
Bliká
(1-sekundový
takt)
