3. Descrierea produsului
3.1 Utilizarea conform destinației
Încărcătorul de înaltă performanță pentru baterii
BAT 690 poate fi utilizat pentru încărcarea tuturor tipu-
rilor de baterii de 12 sau 24 de volți pe bază de acid şi
plumb, de exemplu baterii cu electrolit imobilizat (teh-
nologie pe bază de gel sau țesătură din fibre/tehnologie
AGM) şi a bateriilor litiu-fier-fosfat (LFP = LiFePO
4
) cu
sistem de management al bateriei (BMS). Puteți încărca
bateriile atât la nivelul vehiculului în care sunt montate,
cât şi în stare demontată. BAT 690 poate fi utilizat şi pen-
tru susținerea sau alimentarea rețelei de bord.
Domeniul de utilizare prevăzut al BAT 690 include ate-
liere auto, organizații de control, stații de încărcare şi
puncte de comercializare a bateriilor.
i BAT 690 sunt adecvate exclusiv pentru încărcarea
bateriilor pe bază de acid şi plumb şi a bateriilor
litiu-fier-fosfat cu o tensiune nominală de 12sau
24volți în stare ireproşabilă.
3.2 Pachetul de livrare
Denumire Număr de comandă
BAT 690 Vezi plăcuța de tip
Cablu de rețea 3 m 1 684 461 195
Cablu de încărcare roşu/negru (3 m; 6mm
2
) 1 687 011 533
Suport de perete 1 688 005 254
Instrucțiuni de utilizare BAT 690 1 689 989 234
Indicații pentru utilizatori
produse service baterii
1 689 979 946
3.3 Descrierea echipamentului
4510027-08_Ko
1
2
3
4
5
6
7
8
9

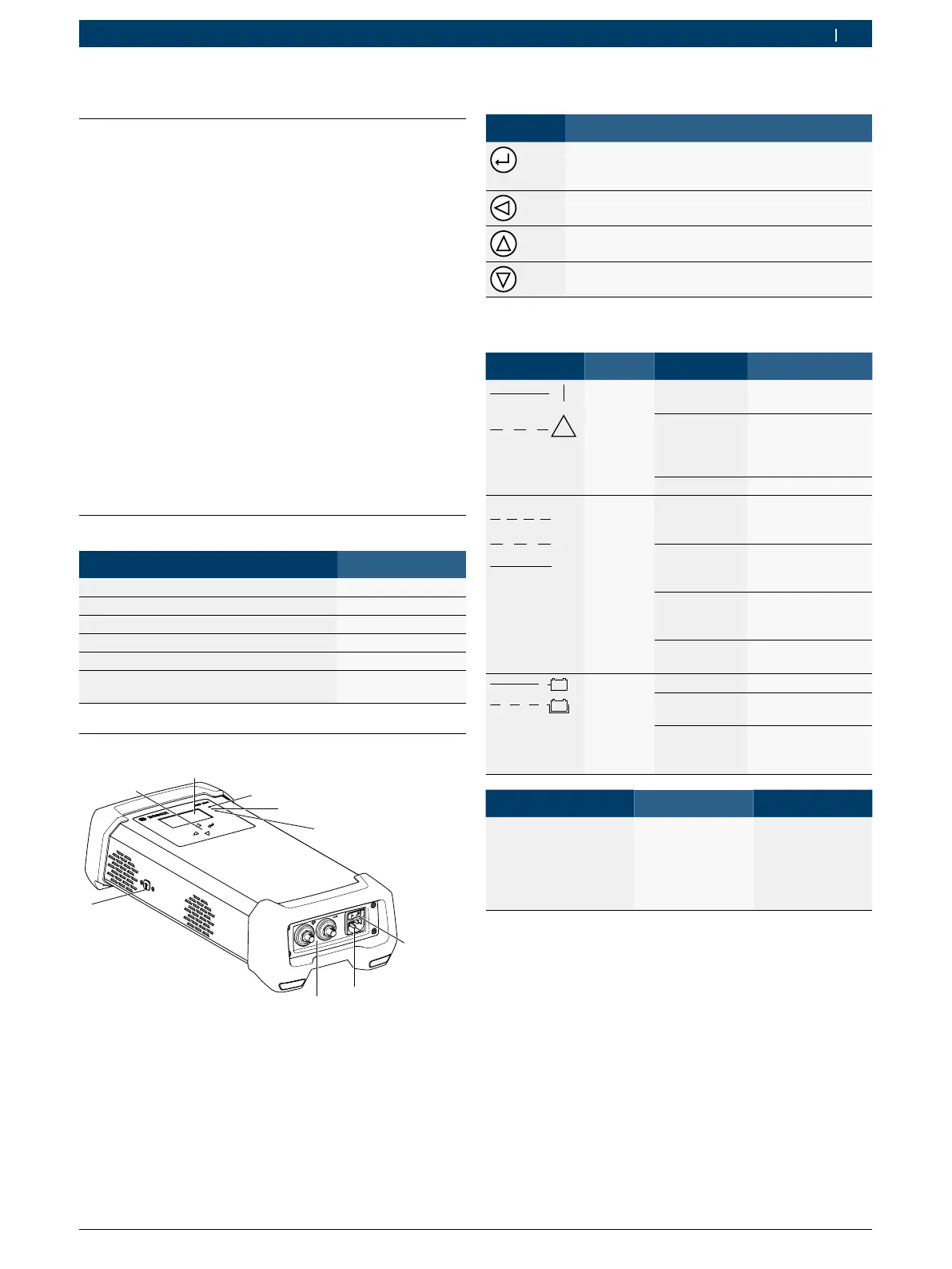

Fig. 1: Vedere frontală BAT 690
1 Întrerupător Pornit/Oprit
2 Conexiune la rețea
3 Mufă de conectare pentru cablu de încărcare roșu (+)/negru(–)
4 Port USB (exclusiv pentru serviciul clienți)
5 Taste de selectare
6 Ecran TFT
7 LED roșu pentru "Rețea activată", "Polaritate eronată", "Defecțiu
-
ne sau suprasarcină"
8 LED verde pentru "Regim de încărcare"
9 LED galben pentru "Regim auxiliar" și "Regim tampon"
3.3.1 Taste de selectare
Tastă Funcție
Activare meniu/regim de funcționare
(LED-ul roşu luminează) sau
continuare la o altă secțiune a meniului
Întreruperea procesului de încărcare sau
revenire la o secțiune anterioară a meniului
Selectare meniu/regim de funcționare sau
modificare parametri (mărire)
Selectare meniu/regim de funcționare sau
modificare parametri (micşorare)
3.3.2 LED-uri de stare
Simboluri LED Culoare Stare Funcție
!
Roşu Aprins BAT 690 pornit şi
baterie conectată
Luminează in
-
termitent
Defecțiuni, de
exemplu polarita-
te eronată, scurt-
circuit
Oprit BAT 690 oprit
IU
I
aIaI
Verde Luminează in
-
termitent ra-
pid
Încărcare principa
-
lă în curs de desfă-
şurare
Luminează in
-
termitent lent
Încărcare suplimen
-
tară în curs de des-
făşurare
Aprins Încărcare de între
-
ținere în curs de
desfăşurare
Oprit Proces de încărca
-
re inactiv
v
v
Galben Aprins Regim tampon
Luminează in
-
termitent
Regim auxiliar
Oprit Regim tampon sau
regim auxiliar in
-
activ
Stare LED galben LED verde
Fază de încărcare lentă
pentru baterii pe bază
de plumb şi acid puter
-
nic descărcate sau fază
de pre-încărcare pentru
baterii LFP
Luminează inter
-
mitent
(interval de 1 se
-
cundă)
Luminează inter
-
mitent
(interval de 1 se
-
cundă)
