220 | BAT 690 | Эксплуатацияru
i При появлении сообщения Time out фаза зарядки
не могла быть завершена. Это указывает на то, что
были неправильно введены параметры или аккуму-
ляторная батарея неисправна.
i Во время зарядки аккумуляторная батарея не требу-
ет отключения от бортовой сети.
i Если напряжение аккумуляторной батареи на 24V
ниже 17V, каждую из двух последовательно подклю-
ченных аккумуляторных батарей на 12V следует за-
ряжать отдельно. При напряжении ниже 17V BAT 690
распознает только одну аккумуляторную батарею на
12V и будет выполнять зарядку только одной аккуму-
ляторной батареи 12V.
1. Подключить BAT 690 к электросети с помощью сете-
вого кабеля.
2. Подключить зарядный зажим красного цвета к плю-
совой клемме(+) аккумуляторной батареи.
3. Подключить зарядный зажим черного цвета к мину-
совой клемме(–) аккумуляторной батареи.
4. Включить BAT 690 выключателем вкл./выкл. (рис.1,
поз.1).
 Красный светодиод (рис.1, поз.7) светится.
 После индикации напряжения аккумуляторной ба-
тареи (в течение четырех секунд) появится меню

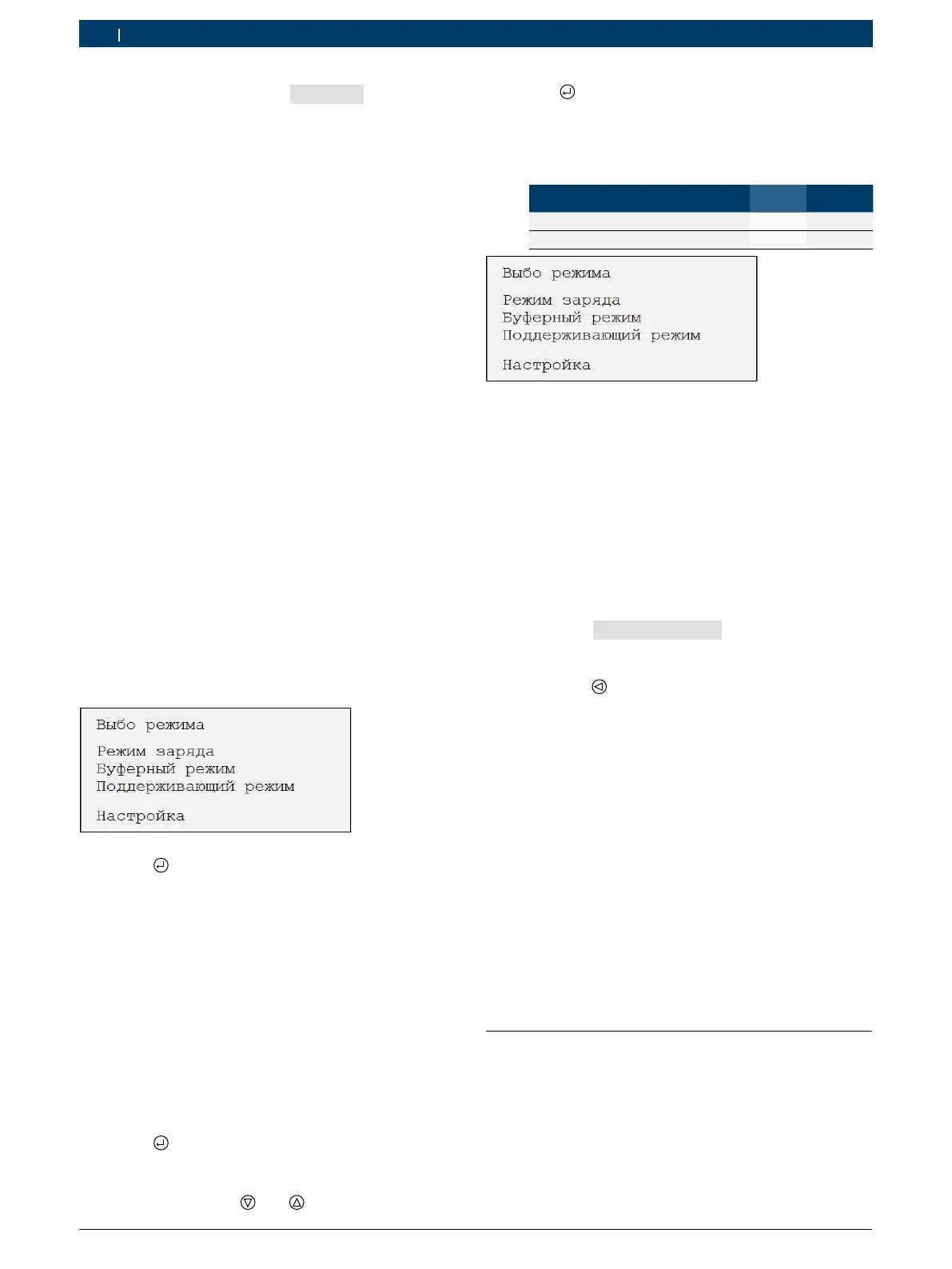

"Режим работы".
i Меню "Режим работы" появляется только при под-
ключенной аккумуляторной батарее.
5. Выбрать "Режим зарядки".
6. Нажать
.
 Появится меню "Тип АКБ".
7. Выбрать тип батареи.
Свинцово-кислотный аккумулятор
UNI= универсальная кривая для свинцово-кислот-
ных аккумуляторов
NASS= аккумулятор с жидким электролитом (H
2
SO
4
)
AGM= аккумуляторы с использованием поглощаю-
щего стекловолокна (AGM)
GEL= аккумулятор GEL (электролит определяется в
GEL)
EFB= аккумуляторы EFB
Литий-ионные аккумуляторы
LFP= аккумуляторы LiFePO
4
с BMS
8. Нажать
.
 Появится меню "Емкость".
9. Выбрать емкость подключенной аккумуляторной
батареи с помощью
или .
10. Нажать .
 Зеленый светодиод быстро мигает (рис.1,
поз.8).
 Аккумулятор заряжается после распознавания
минимального напряжения аккумулятора.
Минимальное напряжение при 12V 24V
Свинцово-кислотный аккумулятор 3V 17V
Литий-ионный аккумулятор 9V 18V
рис. 5: Стандартная зарядка
1 Ход зарядки (см. графическую характеристику зарядки, рис.2)
2 Текущее состояние заряда аккумуляторной батареи
3 Ранее подаваемый зарядный ток
4 Информация о режиме работы, типе аккумуляторной батареи,
длине зарядных кабелей, напряжении и емкости аккумулятор
-
ной батареи
i Для глубоко разряженных аккумуляторных батарей
BAT 690 использует сначала щадящую зарядку. Сила
тока зарядки зависит от установки емкости
аккумуляторной батареи. На дисплее появится
сообщение "
Мягкая зарядка", зеленый и желтый
светодиоды будут мигать с тактом в 1секунду.
11. С помощью
или отсоединением зарядного зажи-
ма процесс зарядки можно остановить.
 Зеленый светодиод гаснет.
 Появляется меню "Режим работы" (только при
подключенной аккумуляторной батарее).
i Прерванный процесс зарядки должен быть запущен
снова.
12. По окончании зарядки выключить BAT 690.
13. Снять зарядные зажимы с аккумуляторной батареи.
i Если АКБ используются в цикличном режиме (крес-
ла-коляски, уборочная техника и т.п.) по меньшей
мере каждую 3-юзарядку следует выполнять с пол-
ной зарядкой. Таким образом емкость аккумулятор-
ной батареи сохраняется наиболее долгое время.
5.4 Буферный режим
В буферном режиме BAT 690 поддерживает заряд ак-
кумуляторной батареи, если при остановке двигателя
требуется электропитание потребителей тока. Выходное
напряжение BAT 690 представляет собой стабильное
постоянное напряжение и поэтому пригодно для буфе-
ризации бортовой сети от автомобильной аккумулятор-
ной батареи.
