42 | BAT 690 | Konfiguracecs

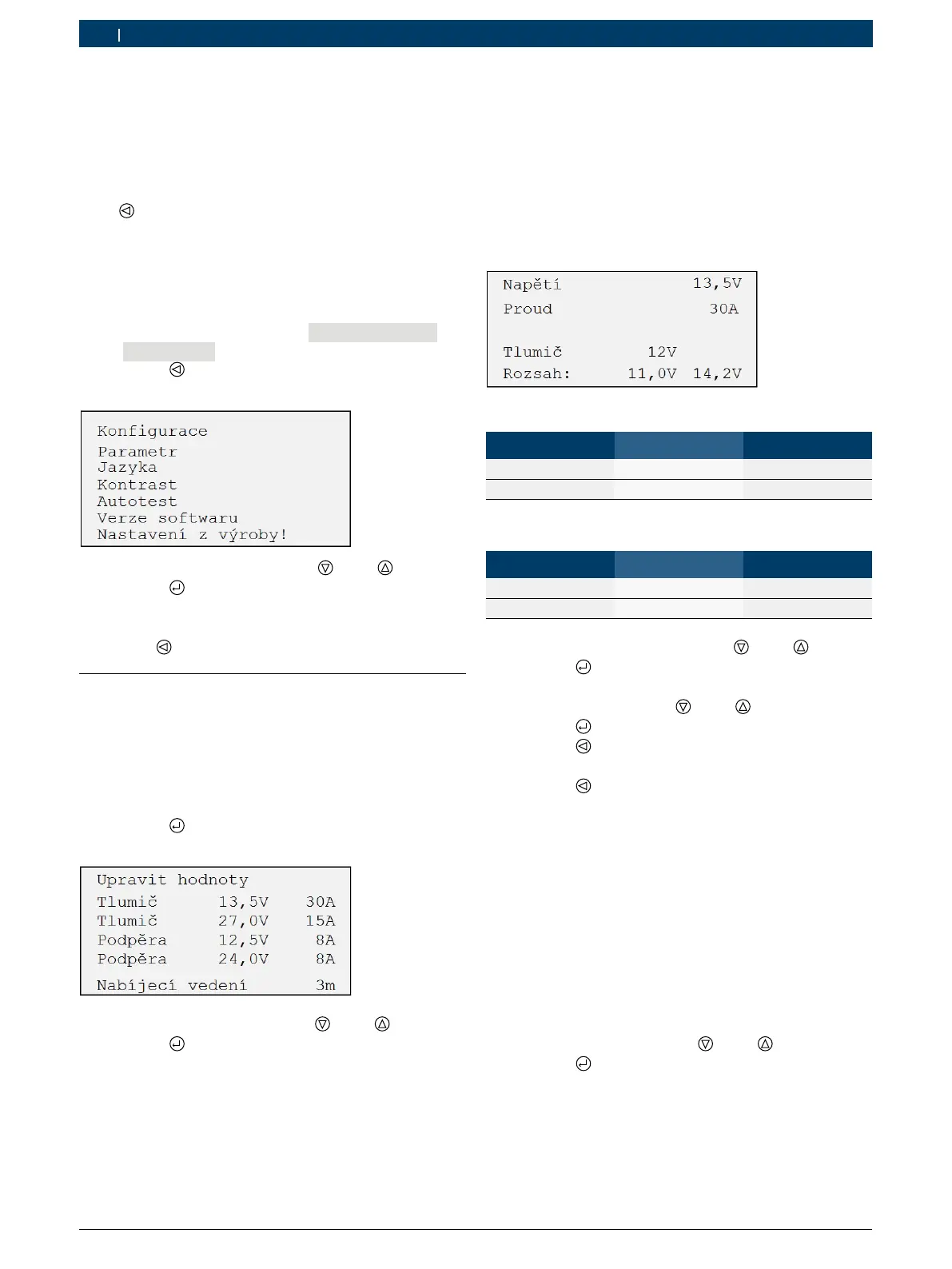

6. Konfigurace
Konfiguraci je možné při připojeném akumulátoru zvolit
v nabídce "Druh provozu" nebo je možné konfiguraci
u nepřipojeného akumulátoru (ukazatel na displeji TFT
"
Není připojen akumulátor") vyvolat tlačítkem
volby
.
Níže uvedený postup popisuje průběh při nepřipojeném
akumulátoru:
1. Zapněte BAT 690 (obr. 1, pol. 1).
 Červená LED bliká (obr. 1, pol. 7).
 Na displeji TFT se zobrazí "
Není připojen
akumulátor
".
2. Stiskněte
.
 Zobrazí se nabídka Konfigurace.
3. Zvolte položku nabídky pomocí nebo .
4. Stiskněte
.
 Otevře se zvolená položka nabídky.
i Pomocí se nabídka Konfigurace ukončí.
6.1 Parametr
V nabídce "Parametry" existuje možnost pro druhy pro-
vozu "Dobíjecí provoz" a "Podpůrný provoz" zvolit para-
metry specifické pro zákazníka pro akumulátory 12V a
24V a délku připojeného nabíjecího vedení.
1. Zvolte nabídku konfigurace "Parametry".
2. Stiskněte
.
 Zobrazí se "Upravit hodnoty".
3. Zvolte sadu parametrů pomocí nebo .
4. Stiskněte
.
 Zobrazí se sada parametrů.
6.1.1 Parametry Dobíjecí provoz/Podpůrný provoz
! Nesprávné hodnoty parametrů (příliš vysoké hodno-
ty) mohou vést k destrukci akumulátoru a vozidla.
V dobíjecím provozu musí být u akumulátoru LFP
dodrženy údaje výrobce akumulátoru.
V sadě parametrů "Dobíjecí provoz/Podpůrný provoz" se
zobrazí např. toto zobrazení.
V dobíjecím provozu jsou volitelné následující parametry:
Akumulátor Napětí Proud
12V 11 V – 14,2 V 3 A - 90 A
24V 22 V – 28,4 V 3 A - 45 A
V podpůrném provozu jsou volitelné následující parametry:
Akumulátor Napětí Proud
12V 11 V – 14,2 V 3 A - 30 A
24V 22 V – 28,4 V 3 A - 22 A
1. Zvolte parametr (napětí) pomocí nebo .
2. Stiskněte
.
 Aktivuje se následující parametr (proud).
3. Zvolte parametr pomocí
nebo .
4. Stiskněte
.
5. Stiskněte
.
6. Připojte akumulátor.
7. Stiskněte
.
 Zobrazí se napětí baterie.
8. Zvolte druh provozu "Dobíjecí provoz" nebo "Pod-
půrný provoz".
" Dobíjecí provoz/podpůrný provoz probíhá se zvolený-
mi parametry.
6.1.2 Parametr nabíjecího vedení
! Délka připojeného nabíjecího vedení musí být
správně zvolena, jinak jsou při nabíjení akumulátoru
zobrazovány chybné hodnoty.
1. Délku vedení zvolte pomocí
nebo .
2. Stiskněte
.
" V provozu nabíjení proběhne nabíjení se zvolenou
délkou nabíjecího vedení.
! Nabíjecí vedení nesmí být pozměňována.
