3. Popis výrobku
3.1 Správne použitie
Pomocou výkonnej nabíjačky BAT 690 je možné nabíjať
12V alebo 24V batérie akéhokoľvek konštrukčného
typu obsahujúce olovo a kyselinu, napr. batérie s urče-
ným elektrolytom (technológia s použitím gélu alebo
technológia s použitím rúna/AGM) a lítiové batérie
obsahujúce fosfát železa (LFP = LiFePO
4
) so systémom
riadenia batérie (BMS). Batérie môžete nabíjať keď
sú namontované v aute aj keď sú vybrané mimo auta.
BAT 690 je možné používať aj na podporu alebo napája-
nie palubnej siete.
Oblasti plánovaného použitia BAT 690 sú autoservis, skú-
šobné organizácie, čerpacia stanica a obchod s batériami.
i BAT 690 sú určené výlučne na nabíjanie batérií s ob-
sahom olova a kyseliny a lítiových batérií s obsahom
fosfátu železa s menovitým napätím 12V alebo 24V,
pričom tieto musia byť v bezchybnom stave.
3.2 Rozsah dodávky
Označenie Objednávkové
číslo
BAT 690 Viď typový štítok
Sieťový pripojovací kábel 3m 1 684 461 195
Nabíjací kábel červený/čierny (3m; 6mm
2
) 1 687 011 533
Nástenný držiak 1 688 005 254
Návod na obsluhuBAT 690 1 689 989 234
Pokyny pre užívateľa
výrobkov Batérie-Servis
1 689 979 946
3.3 Popis zariadenia
4510027-08_Ko
1
2
3
4
5
6
7
8
9

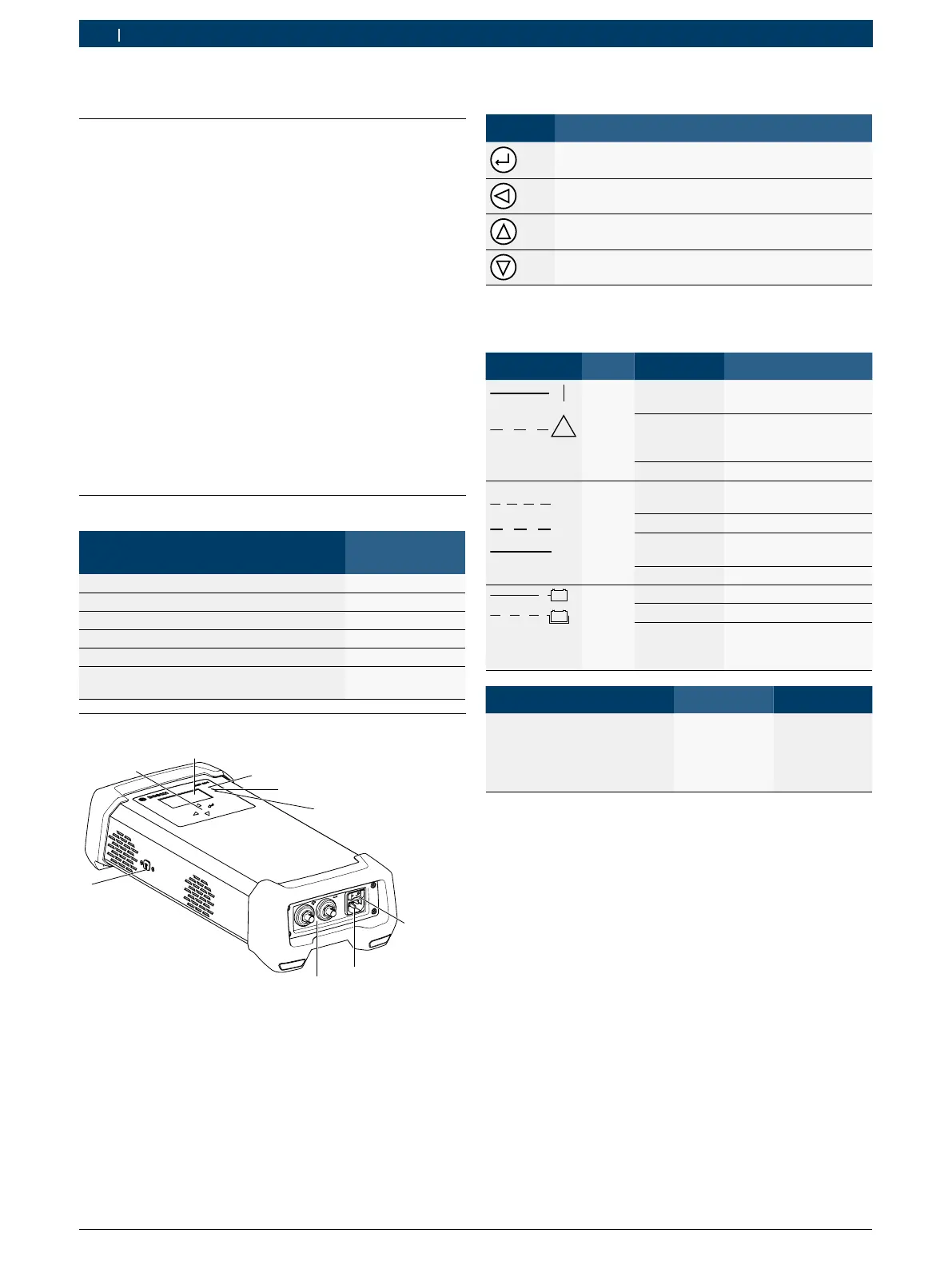

Obr. 1: Pohľad spredu BAT 690
1 Spínač Zap/Vyp
2 Sieťová prípojka
3 Pripojovacia zásuvka pre červený (+)/čierny (–) kábel nabíjania
4 USB-prípojka (iba pre servisného technika)
5 Tlačidlá voľby
6 TFT-displej
7 Červená LED indikujúca "Sieť zap", "Nesprávne pripojenie pólov",
"Porucha alebo preťaženie"
8 Zelená LED indikujúca "Prevádzka nabíjania"
9 Žltá LED indikujúca "Podpornú prevádzku" a "Vyrovnávaciu prevádzku"
3.3.1 Tlačidlá voľby
Tlačidlo Funkcia
Aktivovať menu/prevádzkový režim (svieti červená
LED) alebo prejsť na ďalší krok menu
Prerušiť priebeh nabíjania alebo
prejsť na predchádzajúci krok menu
Vybrať menu/prevádzkový režim alebo
zmeniť parameter (zvýšiť)
Vybrať menu/prevádzkový režim alebo
zmeniť parameter (znížiť)
3.3.2 LED diódy indikujúce stav
Symbol - LED Farba Stav Funkcia
!
Červe-
ná
Svieti BAT 690 zapnutá a je
pripojená batéria
Bliká Poruchy, napr. ne
-
správne zapojenie pó-
lov, skrat
Vyp BAT 690 vypnutá
IU
I
aIaI
Zelená Bliká rýchlo Prebieha hlavné nabí
-
janie
Bliká pomaly Prebieha dobíjanie
Svieti Prebieha udržiavacie
nabíjanie
Vyp Neprebieha nabíjanie
v
v
Žltá Svieti Vyrovnávacia prevádzka
Bliká Podporná prevádzka
Vyp Nie je aktívna vyrovná
-
vacia prevádzka alebo
podporná prevádzka
Stav Žltá LED Zelená LED
Fáza šetrného nabíjania v prí
-
pade hlboko vybitých batérií s
obsahom olova a kyseliny ale
-
bo fáza predbežného nabíja-
nia vp prípade LFP-batérií
Bliká
(1 sekundový
takt)
Bliká
(1 sekundový
takt)
