Bosch BAT 690 - 3 Opis Produktu; Zastosowanie Zgodne Z Przeznaczeniem; Zakres Dostawy; Opis Urządzenia

1 689 989 234 2018-06-08| Robert Bosch GmbH
Opis produktu | BAT 690 | 187 pl
3. Opis produktu
3.1 Zastosowanie zgodne zprzeznaczeniem
Przy użyciu wydajnej ładowarki do akumulatorów BAT 690
można ładować wszystkie typy akumulatorów ołowiowo-kwa-
sowych 12V i 24V, np. akumulatory z elektrolitem w postaci
stałej (technologia żelowa lub technologia włókninowa/AGM)
oraz akumulatory litowo-żelazowo-fosforanowe (LFP = LiFe-
PO
4
) z systemem zarządzania akumulatorem (BMS). Możliwe
jest ładowanie akumulatora zamontowanego w pojeździe albo
wymontowanego. BAT 690 można stosować również do wspo-
magania lub zasilania instalacji elektrycznej pojazdu. BAT 690
stosuje się w warsztatach samochodowych, organizacjach
zajmujących się badaniami, stacjach kontroli pojazdów, na
stacjach benzynowych i w punktach sprzedaży akumulatorów.
i BAT 690 są przeznaczone są wyłącznie do ładowania
sprawnych akumulatorów ołowiowo-kwasowych i
litowo-żelazowo-fosforanowych o napięciu znamiono-
wym 12V lub 24V.
3.2 Zakres dostawy
Nazwa Numer katalogowy
BAT 690 Patrz tabliczka zna
-
mionowa
Przewód sieciowy 3 m 1 684 461 195
Przewód ładowania czerwony/czarny
(3m; 6mm
2
)
1 687 011 533
Uchwyt ścienny 1 688 005 254
Instrukcja obsługi BAT 690 1 689 989 234
Wskazówki dla użytkownika produktów
serwisowych do akumulatorów
1 689 979 946
3.3 Opis urządzenia
4510027-08_Ko
1
2
3
4
5
6
7
8
9

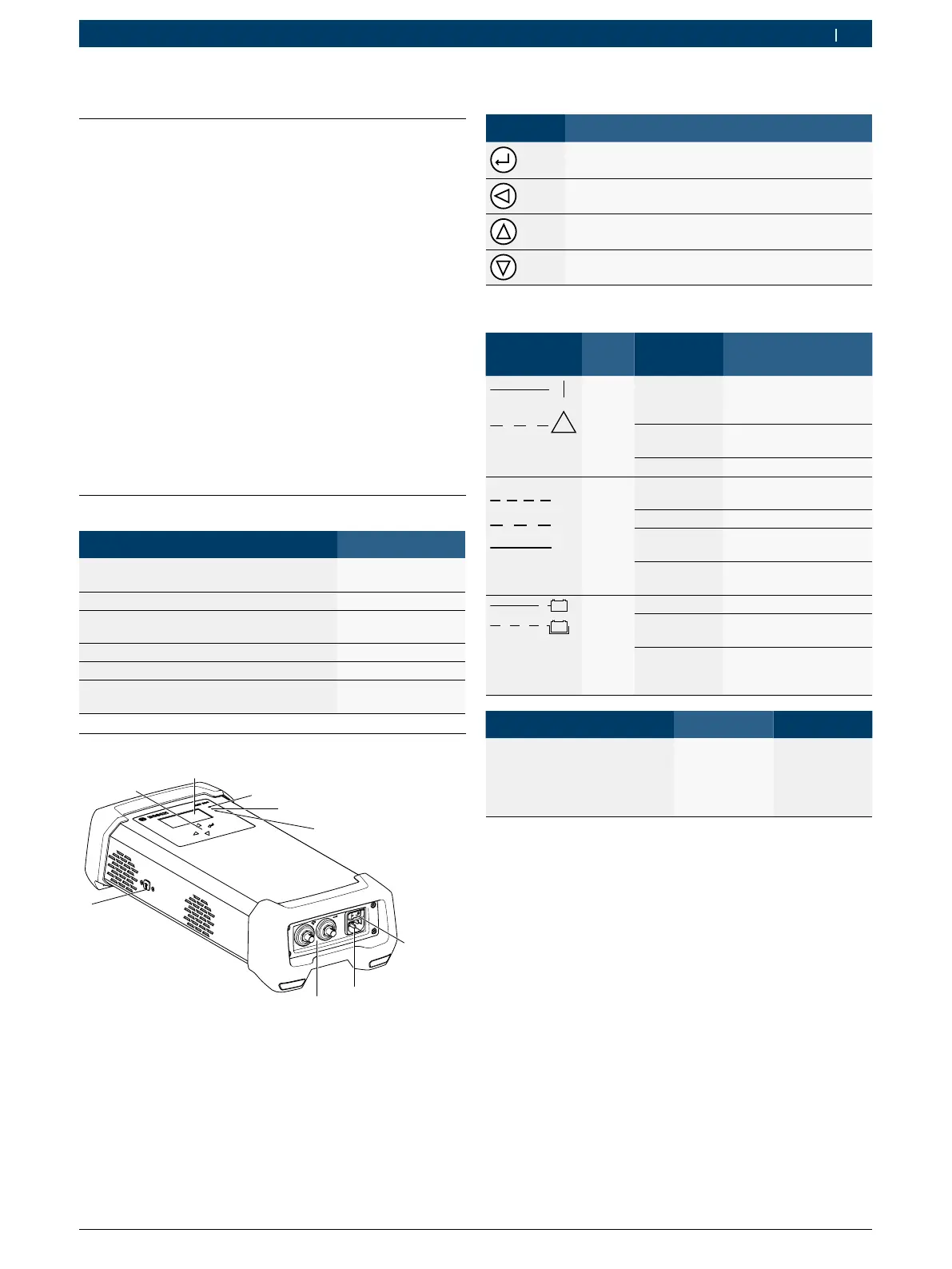

Rys. 1: Widok od przodu BAT 690
1 Włącznik/wyłącznik
2 Przewód zasilania
3 Gniazdo przyłączeniowe czerwonego (+)/czarnego (–) przewodu
ładowania
4 Gniazdo USB (tylko dla serwisu)
5 Przyciski wyboru
6 Wyświetlacz TFT
7 Czerwona dioda "Zasilanie sieciowe włączone", "Zamiana biegu
-
nów", "Usterka albo przeciążenie"
8 Zielony wskaźnik LED "Tryb ładowania"
9 Żółta dioda LED "Tryb wspomagania" i "Tryb buforowania"
3.3.1 Przyciski wyboru
Przycisk Funkcja
Aktywacja menu/trybu pracy (świeci czerwona
dioda LED) lub następny punkt menu
Przerwanie ładowania lub
poprzedni punkt menu
Wybór menu/trybu pracy lub
zmiana parametrów (zwiększenie)
Wybór menu/trybu pracy lub
zmiana parametrów (zmniejszenie)
3.3.2 Diody sygnalizacji stanu
Symbol diody
świecącej
Kolor Stan Funkcja
!
Czer-
wony
Świeci Urządzenie BAT 690
włączone, a akumulator
podłączony
Miga Usterki, np. zamieniona
biegunowość, zwarcie
Nie świeci BAT 690 wyłączony
IU
I
aIaI
Zielony Miga szybko Trwa ładowanie zasad
-
nicze
Miga powoli Trwa doładowywanie
Świeci Trwa ładowanie zacho
-
wawcze
Nie świeci ładowanie jest nieak
-
tywne
v
v
Żółta Świeci Tryb buforowania
Miga Tryb zasilania pomoc
-
niczego
Nie świeci Tryb buforowania lub
tryb wspomagania nie
są aktywne
Status Żółta dioda Zielona dioda
Faza łagodnego ładowania przy
silnie rozładowanych akumula
-
torach kwasowo-ołowiowych
lub faza ładowania wstępnego
w akumulatorach LFP
Miga
(co 1 sekundę)
Miga
(co 1 sekundę)
