168 | BAT 690 | Eerste inbedrijfstellingnl
1. Afhankelijk van de ondergrond de wandhouder stevig
genoeg bevestigen.
2. BAT 690 in wandhouder hangen.
i De vier voetjes van de BAT 690 moeten altijd boven
en onder aan de wandhouder ingehangen worden.
Laad- en stroomkabel kunnen aan de wandhouder
ingehangen worden (zie afb. 2).
5. Bediening
5.1 Waar u op moet letten
Gevaar - Ontvlambare gassen bij het laden
van defecte accu's!
Ernstig letsel of dood door gasexplosie.
¶ Vuur, open licht en vonkvorming vermijden.
1. BAT 690 niet uitschakelen en de laad-
klemmen niet verwijderen.
2. De ruimte direct goed ventileren.
3.
Na het ventileren de BAT 690 uitschakelen.
5.1.1 Opstellingslocatie
¶ BAT 690 op vaste ondergrond neerzetten of aan de
bevestigde wandhouder hangen.
¶ De locatie dient voldoende stabiel te zijn. Het ge-
wicht van de BAT 690 en het gewicht van de te laden
accu in acht nemen.
¶ Houd een minimale afstand BAT 690 van 0,5m aan
tot de accu.
¶ BAT 690 tegen vochtigheid en vocht beschermen.
¶ BAT 690 niet afdekken.
¶ BAT 690 zodanig plaatsen dat er aan de zijkant een
ruimte van minstens 15 cm voor de ventilatie vrij blijft.
5.1.2 Aansluiten en laden
¶ BAT 690 moet via een geaard spanningsnet van
spanning worden voorzien.
¶ Alleen de door Bosch meegeleverde laadkabels
gebruiken.
¶ De netkabel en de laadkabels moeten in onberispe-
lijke staat zijn.
¶ Laadkabels nooit verlengen of korter maken.
¶ Accu's alleen laden in goed geventileerde ruimten.
¶ Bij het laden van de accu vuur, open licht en vonk-
vorming vermijden.
¶ Voor het laden mogen alleen intacte accu's parallel-
geschakeld worden.
¶ Geen niet-oplaadbare accu's laden.
¶ Lithium-ijzerfosfaat-accu's (LFP = LiFePO
4
) zonder
accumanagementsysteem (BMS) niet laden.
¶ Tijdens het laden, ook van sterk ontladen accu’s, alle
verbruikers in het voertuig uitschakelen.
¶ Voordat de BAT 690 met het spanningsnet wordt
verbonden, moet u de aan-/uitschakelaar op "0"
(UIT) zetten.
4. Eerste inbedrijfstelling

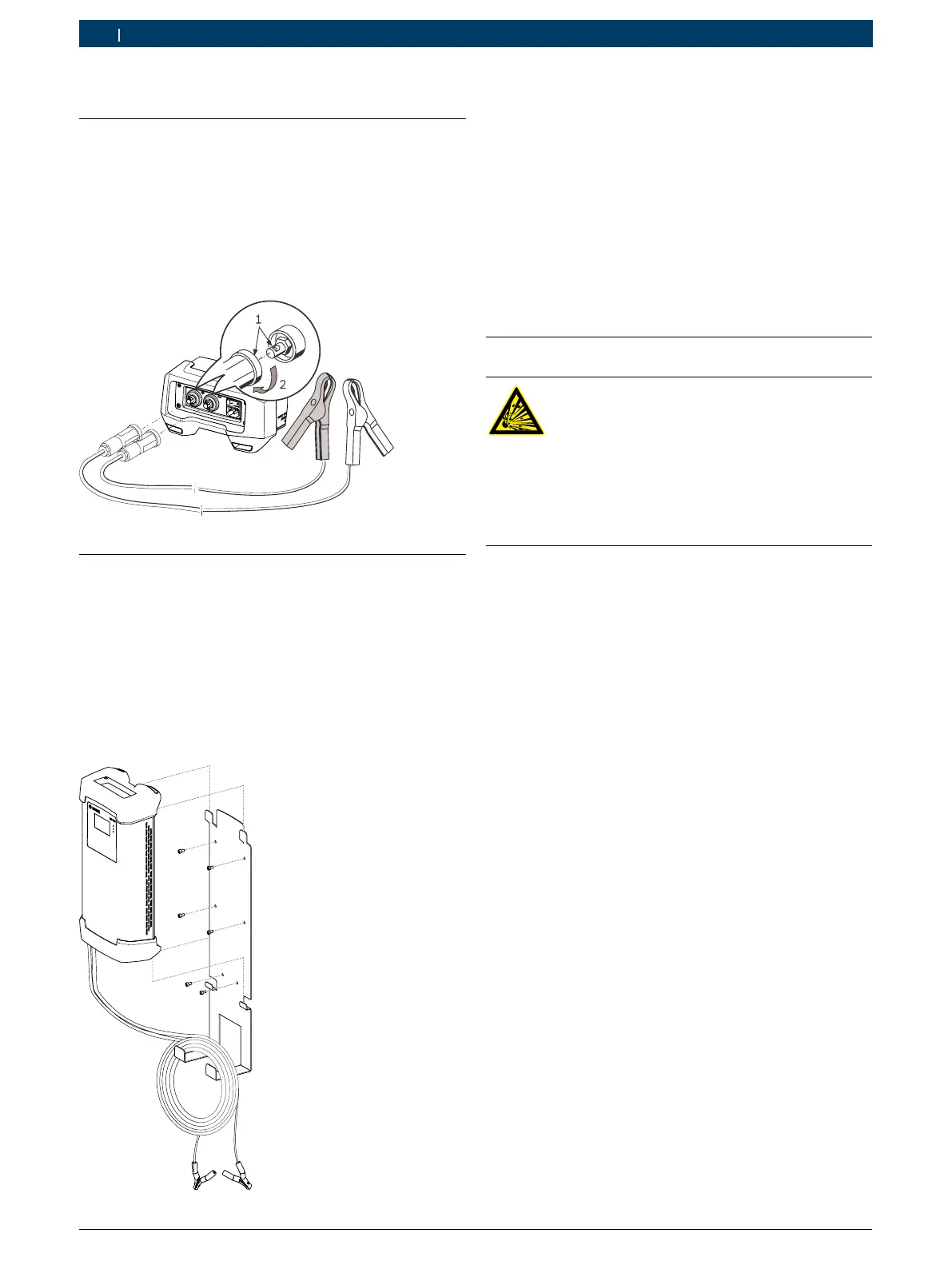

4.1 Laadkabels op BAT 690 aansluiten
1. Aansluitbus van de zwarte laadkabel op de aansluit-
stekker (–) steken, naar rechts draaien en stevig met
de hand aandraaien.
2. Aansluitbus van de rode laadkabel op de aansluit-
stekker (+) steken, naar rechts draaien en stevig met
de hand aandraaien.
" Laadkabels aan de BAT 690 aangesloten.
4510027-09_Ko
Afb. 2: Laadkabels op BAT 690 aansluiten
4.2 Wandhouder monteren
Afhankelijk van de ondergrond de passende schroeven en
pluggen voor de bevestiging van de wandhouder selecte-
ren. Het soort bevestiging is afhankelijk van de ondergrond
(bijv. beton, holle blokken, geperforeerde plaatstalen wand,
wand van houten panelen). Informatie daarover kunt u in-
winnen bij de vakhandel of de desbetreffende producent.
De wandhouder met ingehangen BAT 690 kan een totaal-
gewicht van ca. 9kg bereiken. Daarom alleen schroeven en
pluggen gebruiken, die deze belasting weerstaan.
4510026-08_Ko
Afb. 3: BAT 690 met wandhouder
