3. Descrizione del prodotto
3.1 Uso conforme alle indicazioni
Con il potente caricabatterie BAT 690 è possibile rica-
ricare ogni tipo di batteria al piombo-acido da 12Volt
o 24Volt, p. es. batterie con elettrolita trattenuto (tec-
nologia gel oppure tecnologia Vlies/AGM) e batterie
al litio-ferro-fosfato (LFP = LiFePO
4
) con il sistema di
gestione batteria (BMS). È possibile caricare le batterie
sul veicolo sia montate che smontate. BAT 690 può es-
sere usato anche come supporto o alimentatore per la
rete di bordo.
BAT 690 è concepito per l'uso in autofficina, centri di
prova, stazioni di rifornimento e rivenditori di batterie.
i BAT 690 è adatto esclusivamente per ricaricare
batterie al piombo-acido in perfetto stato e batterie
al litio-ferro-forfato con una tensione nominale di
12Volt oppure 24Volt.
3.2 Fornitura
Denominazione Numero d'ordine
BAT 690 Vedere targhetta
di identificazione
Cavo di alimentazione 3 m 1 684 461 195
Cavo di carica rosso/nero (3 m; 6 mm
2
) 1 687 011 533
Supporto per fissaggio a parete 1 688 005 254
Manuale operatore BAT 690 1 689 989 234
Istruzioni per l’utente
Battery Service Products
1 689 979 946
3.3 Descrizione del dispositivo
4510027-08_Ko
1
2
3
4
5
6
7
8
9

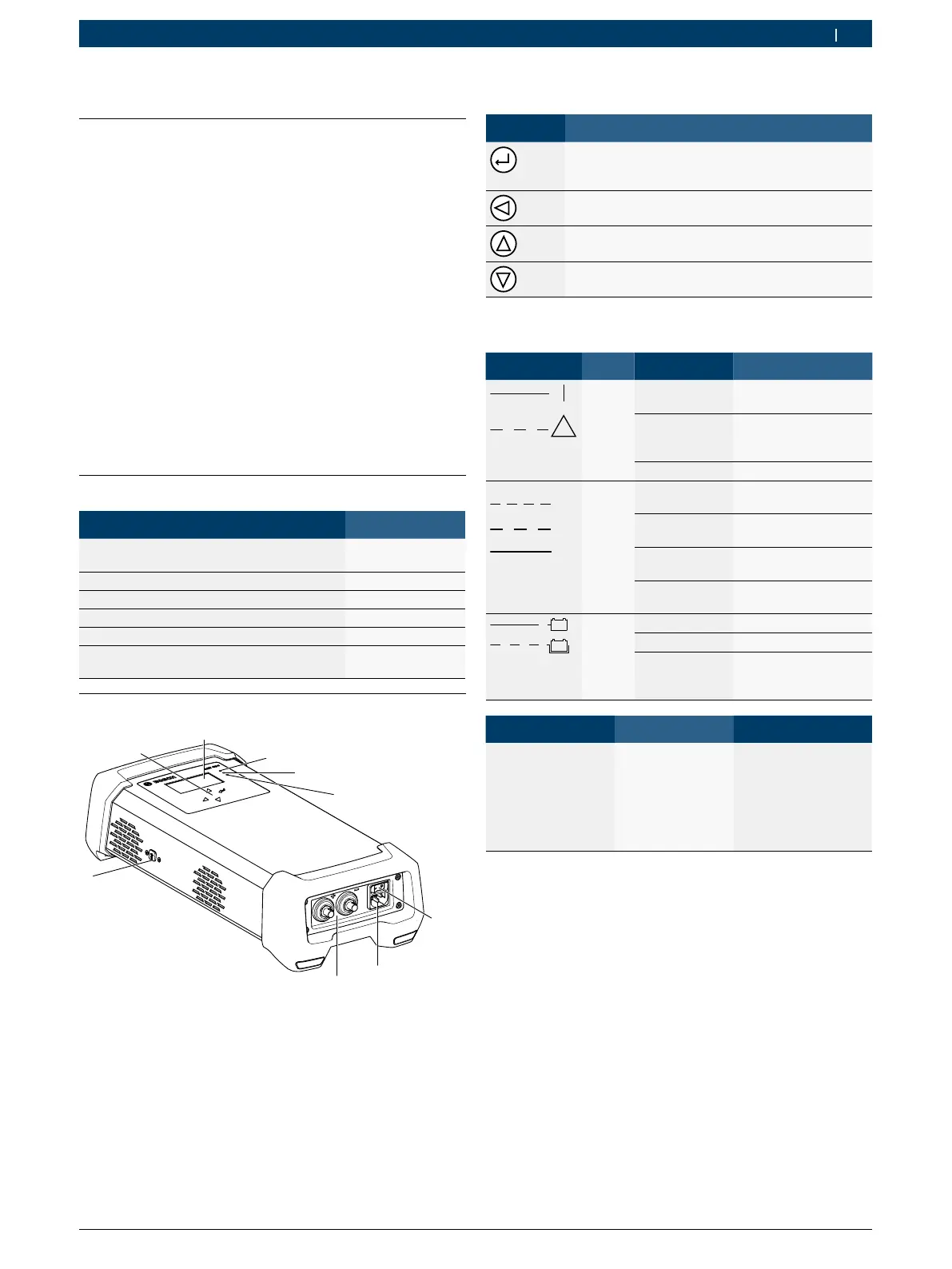

Fig. 1: Lato anteriore BAT 690
1 Interruttore On/Off
2 Presa per allacciamento alla rete elettrica
3 Presa di collegamento per cavo di carica rosso (+)/nero (–)
4 Porta USB (solo per servizio assistenza)
5 Tasti di selezione
6 Display LCD
7 LED rosso per "alimentazione di rete", "inversione di polarità",
"guasto o sovraccarico"
8 LED verde per "Carica in corso"
9 LED giallo per "Carica di sostegno" e "Carica tampone"
3.3.1 Tasti di selezione
Tasto Funzione
Attivare menu/modo operativo
(il LED rosso si accende) oppure
passare alla successiva voce di menu
Interrompere il processo di carica oppure
ritornare alla voce di menu precedente
Selezionare menu/modo operativo oppure
modificare (aumentare) un parametro
Selezionare menu/modo operativo oppure
modificare (ridurre) un parametro
3.3.2 Stato dei LED
Simbolo LED Colore Stato Funzione
!
Rosso Acceso BAT 690 acceso e
batteria collegata
Lampeggiante Disturbi, p. es. inver
-
sione di polarità, cor-
tocircuito
Off BAT 690 disinserito
IU
I
aIaI
Verde Luce lampeg
-
giante veloce
Carica principale in
corso
Luce lampeg
-
giante lenta
Carica finale in corso
Acceso Carica di manteni
-
mento in corso
Off Processo di carica
non attivo
v
v
Giallo Acceso Carica tampone
Lampeggiante Carica di sostegno
Off Carica tampone o ca
-
rica di sostegno non
attivi
Stato LED giallo LED verde
Fase di carica con
avviamento dol
-
ce per batterie al
piombo-acido com
-
pletamente scariche
o fase di precarica
per batterie LFP
Lampeggiante
(ciclo di 1 secon
-
di)
Lampeggiante
(ciclo di 1 secondi)
